V型槽定位支撑练习构件

　　日常做机加工装定位设计的时候，这类V型槽支撑结构是绕不开的基础构型，很多轴类、棒料工件的装夹定位都会用到类似的支撑逻辑，新手做建模练习的时候从这类基础件切入，能快速掌握拉伸、切除、基准对齐这些核心建模逻辑，也能直观理解工装定位件的设计思路。从实际应用场景来说，这类构件常布置在钳工台、铣床工作台的工装基板上，用来承托圆柱形工件，比如待铣削键槽的光轴、待钻孔的圆棒料、待检测形位公差的轴类成品件，V型槽的两个斜面可以自动对圆柱类工件完成对中定位，不需要反复调整工件的中心位置，能大幅减少装夹找正的时间。

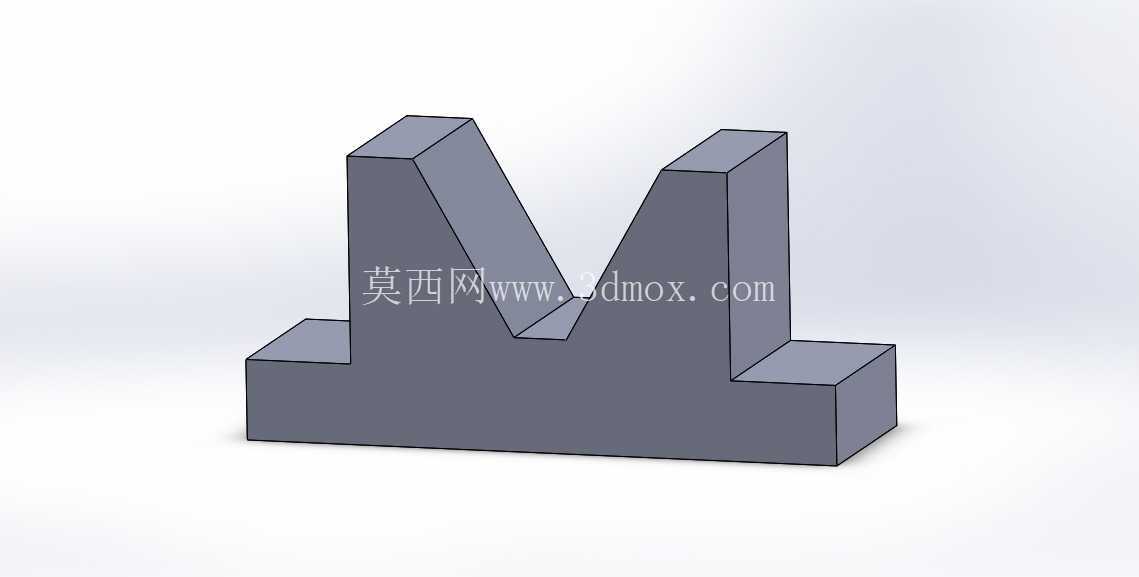

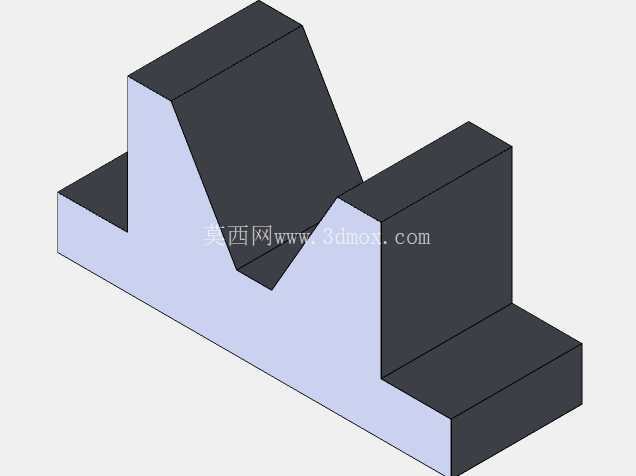

　　从功能特性上看，底部的矩形基座是整个构件的安装基准，基座底面需要做平面度处理，保证和工作台面或者工装基板贴合的时候没有翘曲，避免支撑的时候出现倾斜导致工件定位偏差；基座两侧向外延伸的凸台结构，是用来布置安装螺栓孔的位置，安装的时候可以通过T型螺栓或者压块把整个支撑块固定在工作台的T型槽上，保证装夹工件的时候支撑块不会发生位移。两侧的立板是构成V型槽的主体结构，两个立板相对的斜面加工成90度夹角是最通用的设计，这个角度可以适配一定直径范围内的圆柱工件，不需要针对每一种直径的工件单独更换支撑件；立板的外侧垂直面和顶面保持直角，一方面是加工的时候方便用平口钳装夹毛坯完成铣削，另一方面也可以作为辅助定位的基准面，配合百分表做工件的位置校准。

　　做这类构件的建模的时候，首先要确定整体的安装边界，基座的长宽尺寸要匹配常用工作台的T型槽间距，保证安装孔的位置能对齐槽位，基座的高度要预留足够的螺栓沉头空间，避免螺栓头突出基座底面影响安装贴合度；V型槽的开口尺寸要覆盖常用的工件直径范围，槽底要预留一定的间隙，避免小直径工件落到槽底的时候出现线接触甚至点接触，导致定位不稳定，同时槽底的间隙也能容纳加工过程中掉落的切屑，避免切屑垫在工件和支撑面之间影响定位精度。立板的厚度要根据支撑的工件重量做匹配，支撑大直径重型轴类件的时候立板厚度要适当加大，避免长时间承重出现变形，日常练习用的轻型练习件可以适当减小壁厚，重点是掌握结构的几何逻辑。两个斜面的表面粗糙度要控制在合理范围，太粗糙的话会刮伤工件表面，太光滑又会增加不必要的加工成本，一般普通工装用的支撑件斜面做到Ra3.2就可以满足使用需求。另外这类V型支撑经常成对使用，长轴类工件装夹的时候需要两个相同的V型块分别支撑在工件的两端，所以建模的时候要保证两个支撑块的V型槽中心高度完全一致，不然会出现工件一端高一端低的情况，加工出来的特征会出现同轴度、平行度超差的问题。

　　很多新手做这类练习件的时候容易忽略安装孔的位置设计，要么把孔布置在立板正下方导致螺栓安装的时候没有操作空间，要么孔距和工作台T型槽不匹配导致没法固定，这些细节都是实际工程应用里必须考虑的问题，建模的时候不能只画外形，要结合实际安装场景去核对每一个尺寸的合理性。还有V型槽的夹角选择，除了常用的90度，也有60度、120度的设计，60度夹角的V型块对中精度更高，但是适配的工件直径范围更小，适合小直径高精度工件的定位；120度夹角的V型块承重能力更好，适合大直径重型工件的支撑，90度的设计是平衡了定位精度、适配范围和加工难度的通用选择，也是新手入门最常接触的构型。
