VUH型槽式导向滚轮组件结构设计

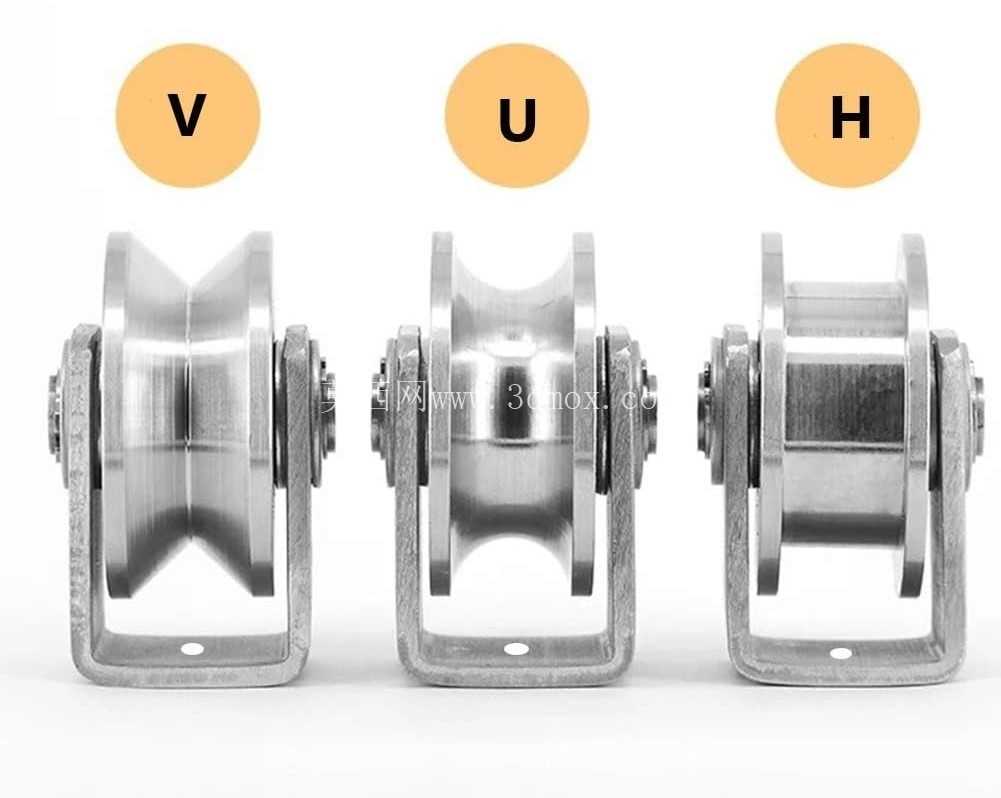

在工业输送、移载导向、直线运动限位的各类场景里，槽型导辊的应用覆盖了从轻载滑动门导向到重载物料移送的诸多工况，不同槽型的导辊对应不同的配合轨道截面，直接决定了导向系统的运行稳定性与负载适配能力。本次设计的VUH三种槽型导辊，采用统一的安装支架结构与轮体支撑逻辑，仅通过轮槽截面的差异化设计，实现对不同截面轨道的适配，大幅降低了同系列导向组件的备件种类与安装维护成本。

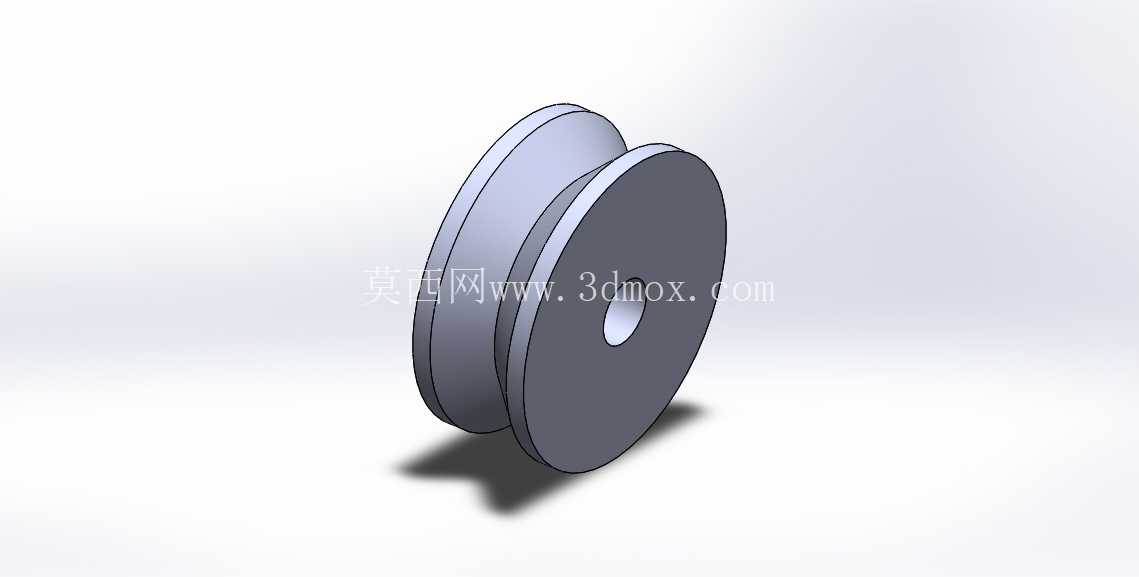

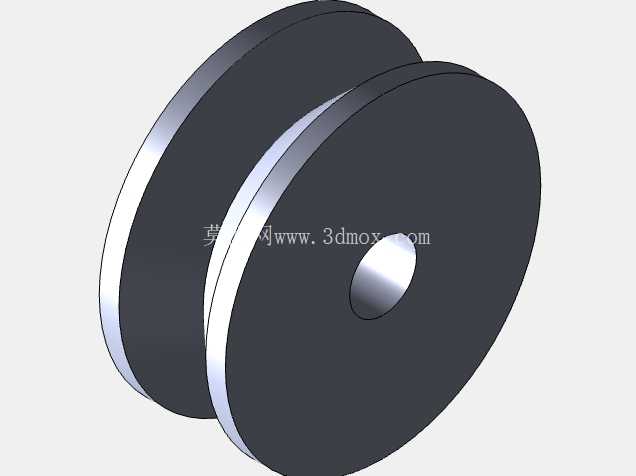

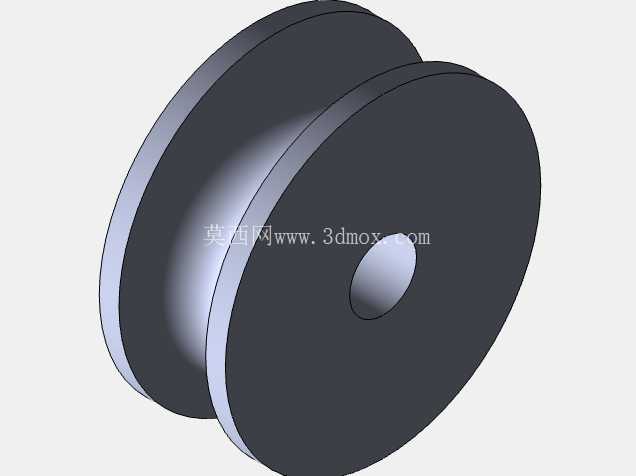

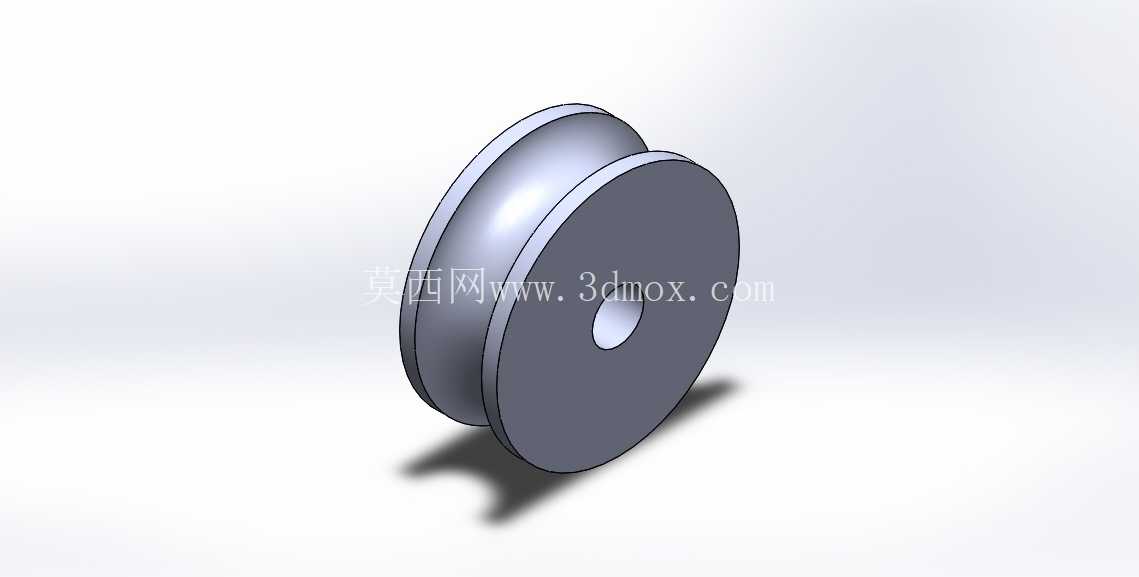

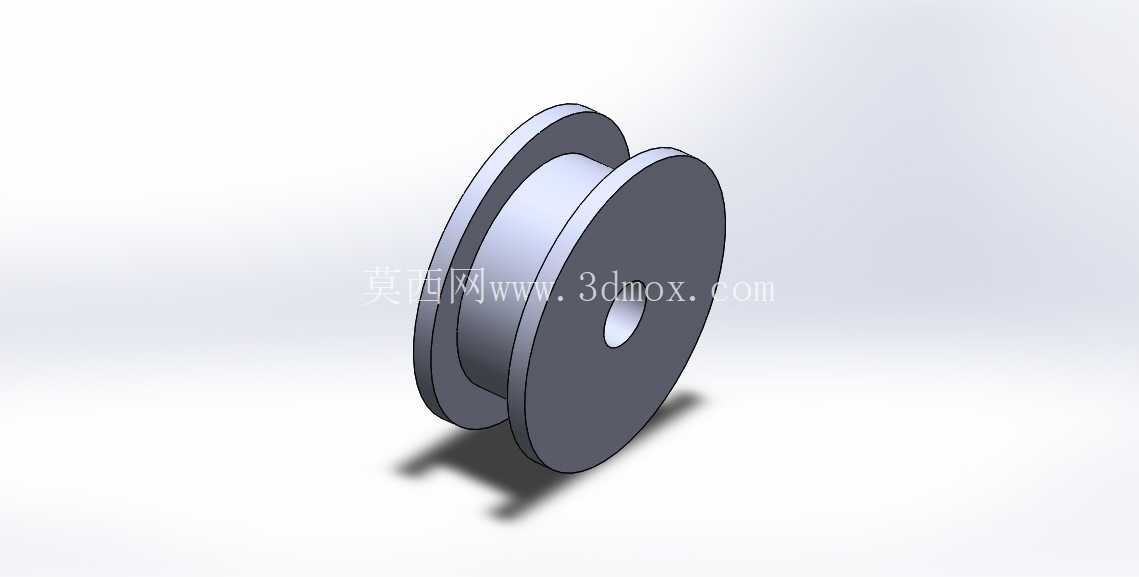

从实际工况适配来看，V型槽导辊主要适配90度夹角的三角导轨、圆钢轨道，这类轨道在轻型平移门、小型自动化移载机构中应用广泛，V型槽的斜面接触特性可以自动补偿安装过程中的少量同轴度误差，同时槽面与轨道的线接触形式能在运行中自动刮除轨道表面附着的浮尘、细小碎屑，减少杂物卡滞导致的运行卡顿，适合粉尘较多的车间现场使用。U型槽导辊的槽底为圆弧过渡结构，主要适配圆形截面的光轴导轨、钢丝绳导向场景，圆弧槽面与圆柱轨道的面接触形式能降低接触应力，在相同轮径下可承受更大的径向载荷，同时圆弧包容结构能避免导辊在运行中出现脱轨风险，多用于中载移送平台、户外平移机构的导向部位。H型槽导辊为平槽加双侧挡边结构，主要适配扁钢、T型导轨的导向场景，双侧挡边可以限制轨道的横向窜动，平槽底面与轨道顶面接触承载，适合轨道存在少量上下安装误差的场景，在重型平移门、大型工装板移送线中应用较多。

结构设计层面，三种导辊均采用分体式支架与轮体的组合结构，支架为冲压成型的U型弯折结构，底部预留统一规格的安装孔位，可直接通过螺栓固定在设备机架或移动台车上，支架两侧的支撑臂预留同轴的轴承安装位，轮体通过内置的深沟球轴承与支撑轴连接，支撑轴与支架采用过盈配合加防转卡槽固定，避免轮体运行过程中支撑轴随动磨损。轮体采用金属材质一体加工成型，槽面做硬化处理，降低长期运行的磨损量，轮体与支架两侧预留均匀的间隙，避免运行过程中杂物卡入轮体与支架之间造成卡滞。轴承两侧加装防尘密封圈，可阻挡车间内的粉尘、切削液进入轴承内部，延长轴承的维护周期，适配多粉尘、少量切削液飞溅的加工车间工况。

安装边界方面，三种槽型导辊的支架安装孔距、整体安装高度、轮体直径均保持一致，仅轮槽的截面尺寸根据适配轨道做对应设计，安装时无需调整安装座的位置，仅需根据所用轨道的截面形式更换对应槽型的导辊即可完成适配，大幅降低了设备改型的设计与加工成本。轮体的转动间隙控制在合理范围内，既保证轮体转动灵活无卡滞，又避免间隙过大导致的运行晃动，导向精度可满足大部分通用移送机构的使用要求。在负载适配层面，统一的轮径与轴承选型让三种槽型导辊的额定径向载荷保持一致，选型时无需因槽型变化重新核算负载能力，仅需确认轨道与槽型的匹配度即可。

从实际使用的细节来看，导辊的支架边角做了倒钝处理，避免安装过程中划伤操作人员，支撑轴的两端采用铆压固定，无需额外的紧固件防松，在长期振动工况下也不会出现轴端松动脱落的问题。轮槽的加工精度控制在合理公差范围内，保证与轨道配合时间隙均匀，不会出现单侧接触导致的偏磨问题，延长导辊的整体使用寿命。这类标准化的槽型导辊组件，可直接替换现有设备上的同规格导向轮，无需修改安装结构，在自动化生产线改造、老旧设备维护、非标设备设计中都能快速选型使用，减少非标设计的重复工作量，提升设计效率与设备运行可靠性。
