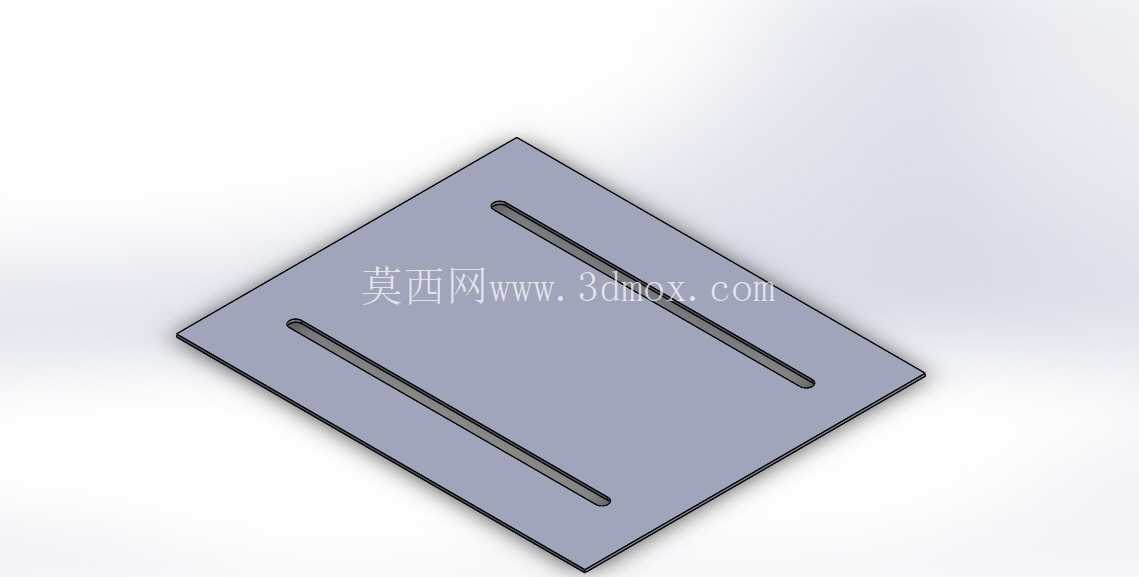

铸造工艺用安装定位底板结构设计

在重力铸造、低压铸造以及砂型铸造的生产线工位上，这类底板是整套模具安装基准的核心承载构件，日常会被固定在浇注机的动模或者定模安装台面上，整套模具的模架、型芯、导向组件全部要以它的平面基准来完成对齐，它的平面度、平行度公差直接决定了合模过程中动定模的贴合精度，一旦底板出现翘曲或者安装孔位偏差，合模时就会出现飞边、错箱这类常见的铸造缺陷，严重时还会导致型芯偏移，直接造成铸件尺寸超差报废。

从实际使用场景来看，这类底板长期要承受高温金属液浇注时传递过来的热冲击，还有合模过程中数百吨的锁模压力，以及开模顶出时的交变载荷，所以设计时首先要考虑的是材料的热稳定性，一般会选用经过时效处理的中碳钢板或者球墨铸铁坯料来加工，避免在反复的冷热循环中出现应力变形。设计过程中，首先要确认的是安装边界尺寸，它的长宽尺寸必须匹配对应浇注机的工作台T型槽间距，四周要留出足够的压板固定位置，不能出现安装时压板干涉模具导柱、冷却管路的情况，厚度方向要根据整套模具的总重量以及锁模力大小来核算，避免在最大锁模压力下出现中部挠曲变形，通常中小型铸造模具用的底板厚度会控制在40到80毫米区间，大型模具的底板厚度甚至会超过120毫米，同时会在背面增设加强筋结构来提升整体刚性，控制整体重量。

底板上的孔系设计是整个结构的核心，首先是和设备工作台连接的安装沉孔，位置必须严格对应设备的安装基准坐标，沉孔深度要保证螺栓拧紧后螺栓头不会高出底板平面，避免影响模架安装的平面度；然后是和模架连接的定位销孔与螺纹孔，定位销孔会采用H7级的公差配合，用来保证模架和底板之间的重复定位精度，每次拆装模架都能精准复位，不需要重新找正；除此之外还要预留顶出杆的过孔、冷却水路的穿管孔、温度传感器的走线孔，这些孔位的位置必须和模架、设备顶出系统的坐标完全对齐，不能出现干涉，设计时通常会先把设备的接口坐标、模架的安装坐标全部导入装配环境，做完全程的干涉检查之后再确定孔位的最终位置，避免后期加工完成后出现孔位错位无法装配的问题。

从功能特性上来说，这类底板的上平面是整套模具的安装基准面，加工时会采用精磨工艺，平面度公差控制在0.02毫米每米范围以内，表面粗糙度达到Ra1.6，保证模架安装后能完全贴合，不会出现间隙导致的模具倾斜。部分用于金属型铸造的底板还会在内部设计冷却水道，在浇注过程中通过循环水带走部分热量，控制模具的整体温度场，避免局部过热导致的模具寿命下降，同时也能缩短铸件的冷却周期，提升生产效率。在实际生产线的维护过程中，这类底板属于长期复用的工装构件，不需要随产品换型频繁更换，只需要在更换不同模架时调整对应的连接孔位，或者加装过渡垫板就可以适配不同规格的铸造模具，能大幅降低工装的投入成本，缩短换模的准备时间。

设计这类底板的时候还要考虑现场的吊装需求，通常会在底板的两侧设计吊装螺纹孔，方便用吊环螺栓起吊安装，因为单块底板的重量往往达到数百公斤，没有合适的吊装位会给现场安装带来很大的安全隐患。同时底板的边角位置都会做倒角处理，避免安装过程中尖锐边角划伤操作人员或者损坏密封管路。很多新手设计时容易忽略的是底板的热膨胀余量，在高温工作环境下，金属材料会出现线性膨胀，如果安装孔位完全按照常温尺寸设计，在工作温度升高后，孔位的相对位置会出现偏移，导致设备连接螺栓承受额外的剪切力，严重时甚至会出现螺栓断裂的情况，所以在确定孔位尺寸时，要根据材料的线膨胀系数和实际工作温度，预留出合适的膨胀间隙，保证高温工况下连接结构依然稳定可靠。
