多规格分区式设备标识铭牌结构设计

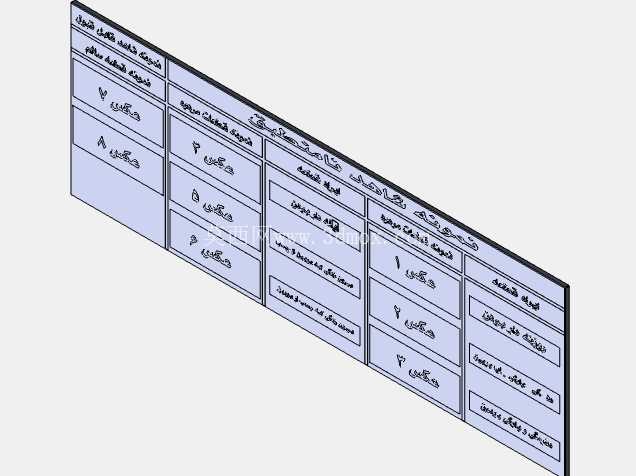

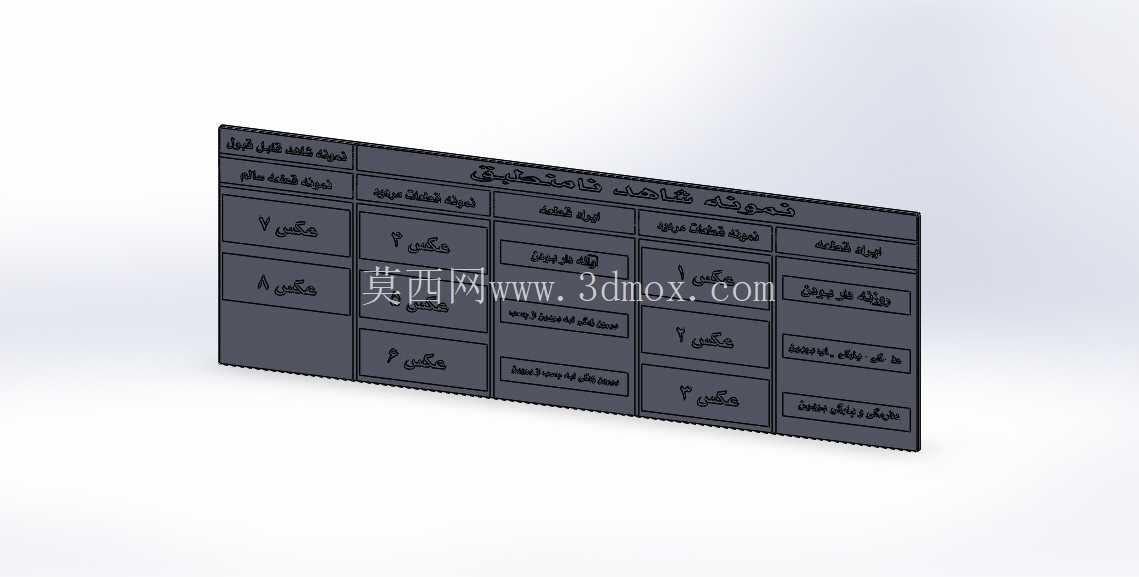

　　在工业生产现场的设备运维、产线管理环节，设备标识铭牌是承载设备参数、操作提示、安全警示信息的核心载体，这类多分区铸造标牌常应用于重型加工设备、压铸机组、铸造生产线的外露立面安装位置，替代传统粘贴式铭牌应对车间内高温、切削液飞溅、粉尘附着的复杂工况，避免长期使用后标识脱落、字迹模糊导致的运维信息错配问题。从结构设计逻辑来看，这款标牌采用整体式矩形基板布局，表面划分出多个独立的信息承载区域，不同区域通过凸起的分隔筋做边界区分，每个分区对应不同类别的信息展示位，可分别承载设备编号、规格参数、操作提示、警示标识等不同内容，分区筋的凸起高度控制在0.8-1.2mm区间，既能够在视觉上清晰划分信息区块，也不会在铸造脱模时形成结构倒扣，减少模具加工的复杂程度，同时提升铸件成型的良品率。基板的厚度根据安装场景的不同做了差异化适配，常规车间设备安装的版本基板厚度为3mm，若应用于户外露天作业设备，基板厚度可提升至5mm，边缘做R1.5的圆角处理，避免安装过程中锐边划伤作业人员，同时减少应力集中点，降低设备运行振动导致的标牌边角开裂风险。安装边界的设计上，标牌背部预留了四个沉头安装孔位，孔位分布在基板四角向内缩进15mm的位置，沉头深度匹配M4规格的内六角沉头螺钉，安装后螺钉端面不超出标牌正面平面，不会积留粉尘与切削液，同时避免凸起的螺钉头剐蹭过往作业人员的衣物或操作工具。

　　考虑到铸造工艺的成型特性，标牌表面的文字与图案均采用凸起结构设计，凸起高度与分区筋保持一致，文字笔画宽度不小于0.5mm，确保铸造充型时金属液能够完整填充字模腔，不会出现断笔、缺划的问题，同时后期做表面喷漆处理时，可通过擦漆工艺让凸起的文字与基板形成明显的色彩反差，无需额外丝印或蚀刻即可实现清晰的标识效果，耐磨性能远优于印刷类标识。在实际应用场景中，这类标牌除了设备本体的信息标识外，也可用于车间工位的功能分区标识、管路流向标识、工装夹具的规格标识，不同的分区布局可根据实际承载的信息内容做灵活调整，比如用于管路标识时可将其中一个分区预留为箭头标识位，用于工装夹具标识时可将大尺寸分区预留为夹具编号位，小尺寸分区预留为适配机型、最大夹持规格等参数位。

　　设计过程中需要重点考虑铸造收缩率的补偿，不同的铸造材质对应不同的收缩率参数，比如采用铝合金铸造时线收缩率取1.2%，采用锌合金铸造时线收缩率取1.0%，在模具加工时提前将收缩量补偿到模腔尺寸中，确保成品标牌的安装孔位间距、外形尺寸符合设计公差要求，避免出现安装孔位错位无法装配的问题。另外，标牌背部做了0.3mm深度的网格状防滑纹设计，安装时与设备立面接触后能够增加摩擦力，即使螺钉出现轻微松动，标牌也不会在设备振动作用下发生偏移或脱落，防滑纹的网格间距为5mm，不会大幅增加铸造的工艺难度，同时能够减少背部与安装面的接触面积，抵消安装面平面度误差带来的装配间隙问题，让标牌安装后更加贴合设备表面，不会出现局部翘起的情况。

　　针对有户外使用需求的场景，标牌的基板边缘额外设计了一圈宽度2mm、高度0.5mm的密封胶槽，安装时可在槽内填充中性硅酮密封胶，紧固螺钉后密封胶被挤压填充在标牌与安装面的缝隙中，避免雨水、腐蚀性气体渗入缝隙腐蚀安装螺钉与标牌背部，延长户外使用的寿命。从建模逻辑来看，整体结构优先采用草图驱动的阵列特征来实现分区筋与安装孔的布局，调整分区数量与尺寸时只需修改草图的线段布局即可快速更新模型，无需重新构建基础特征，能够大幅提升同系列不同规格标牌的设计效率，所有凸起特征的根部均做R0.3的圆角过渡，避免铸造时出现应力集中导致的冷隔、裂纹缺陷，同时也能提升模具的使用寿命，减少模具使用过程中棱角位置的崩损风险。
