减压阀配套钣金安装壳体结构设计

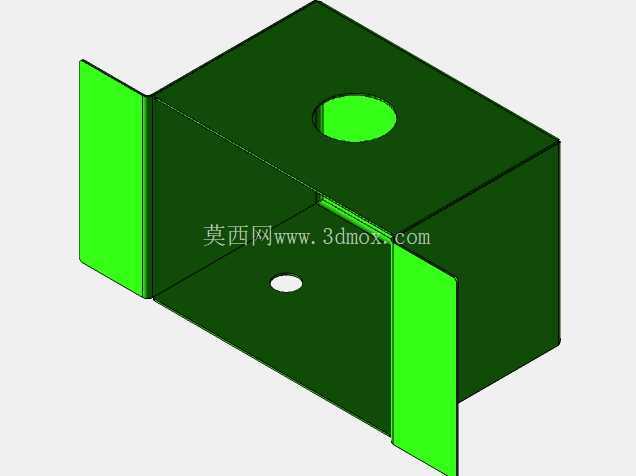

　　这款钣金构件是减压阀组配套的安装防护壳体，在工业流体控制管路系统中，减压阀作为核心调压部件，其周边的安装固定、管线防护、操作空间预留都需要配套的钣金结构来实现，这类壳体并非单纯的外罩，而是承担着安装基准、部件防护、走线规整、误触规避多重作用的结构件。从结构形态来看，该构件采用等厚薄板折弯成型工艺，主体为敞口式盒型结构，两个侧边向外延伸出折弯耳板，耳板上预留的安装孔位可直接与管路支架、设备安装面通过螺栓锁紧，不需要额外设计转接支架，能大幅减少现场安装的配件数量。

　　主体腔体的尺寸设计完全匹配对应规格减压阀的外围轮廓，腔体内部预留的空间刚好容纳减压阀本体及配套的调压旋钮、进出气接头，不会出现空间冗余导致的部件晃动，也不会因为空间不足造成装配干涉。顶面开设的大尺寸圆孔是为减压阀的调压操作端预留的操作位，安装完成后操作人员不需要拆卸壳体，就可以通过该孔位直接用工具调整减压阀的输出压力，日常运维的便利性得到充分考虑；腔体内部底面上的小圆孔是定位孔，装配时可以穿过该孔位拧入定位螺钉，限制减压阀在腔体内的轴向窜动，避免设备运行过程中因为管路振动导致减压阀移位，影响调压精度甚至造成管路接头漏气。

　　设计这类钣金件的时候，首先要确定的是安装边界条件：需要先核对配套减压阀的最大外形尺寸，包括接头伸出长度、旋钮的最大旋转半径，确保折弯后的内部净空尺寸比部件最大轮廓单边预留1.5-2mm的装配间隙，既方便部件装入，也不会因为间隙过大导致部件在壳体内晃动。其次是折弯工艺的考量，所有折弯边的内R角统一取板材厚度的0.5倍，避免折弯处出现应力集中导致开裂，同时折弯边的高度满足最小折弯边要求，不会因为折弯边过短导致折弯成型时出现塌边、变形问题。两个侧边的安装耳板与主体腔体为一体折弯成型，没有额外的焊接工序，既减少了加工工序，也避免了焊接变形导致的安装面平面度超差，耳板上的安装孔中心距严格匹配现场通用支架的孔位标准，不需要现场重新打孔适配。

　　在实际应用场景中，这类钣金壳体多用于气动控制管路、低压流体输送管路的减压阀安装工位，比如自动化生产线的气源处理单元、小型空压站的支路调压端、设备配套的气路控制箱内部，既可以将减压阀固定在指定安装位置，也可以遮挡阀件的尖锐边角，避免现场操作人员巡检时被磕碰划伤，同时还能阻挡车间内的粉尘、切削液飞溅到阀件的调节缝隙里，延长减压阀的使用寿命。结构设计上没有多余的装饰性特征，所有的开孔、折弯都是基于功能需求设置：敞口式的结构设计是为了方便阀件的装入和后期拆卸维护，不需要将整个壳体拆下来就可以完成阀件的更换；侧边的折弯边除了作为安装耳板，同时也起到加强筋的作用，提升整个壳体的结构刚性，避免薄板件在安装、运输过程中出现变形，保证安装面的平面度始终满足装配要求。尺寸链核算的时候，要重点关注安装孔到腔体内部定位面的距离公差，控制在±0.2mm以内，确保减压阀装入后，顶面的调压旋钮刚好对准顶面的操作圆孔中心，不会出现偏位导致操作空间不足的问题；板材厚度的选取结合壳体的整体尺寸确定，在满足结构刚性的前提下尽量选取较薄的板材，控制整体重量，降低安装负载。
