拱形钢结构遮阳雨棚框架设计

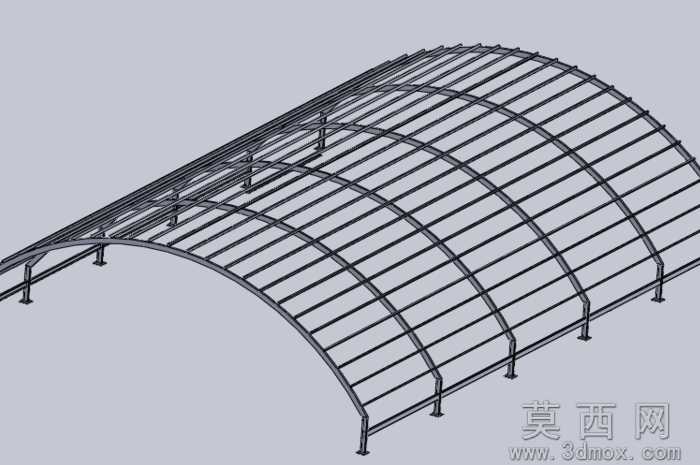

本作品为拱形钢结构遮阳雨棚的三维框架模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钢结构工程的常规设计规范，对各构件的连接节点、排布间距进行了精准还原。模型整体呈现流畅的拱形曲面形态，主体由纵向弧形主梁、横向连接檩条、竖向支撑立柱三部分构成，所有构件均采用等截面金属型材设计，弧形主梁沿棚体跨度方向均匀排布，通过横向檩条实现多根主梁的刚性连接，形成稳定的网状受力结构，竖向立柱底部设置有固定底座，可直接与地面预埋件完成装配连接，整体结构受力路径清晰，荷载传递逻辑合理。建模阶段对每一处构件的交接位置都做了精细化处理，既保证了结构的装配可行性，也还原了实际工程中钢结构焊接或螺栓连接的节点形态，材质方面默认赋予哑光金属钢材材质，可直观呈现钢结构的质感，也支持后续替换为不同表面处理的材质效果，比如镀锌钢材、喷涂防锈漆钢材等不同工艺的外观表现。设计思路上优先考虑了棚体的大跨度无遮挡需求，拱形结构本身具备优秀的受力性能，可有效分散顶部雨雪荷载与风荷载，均匀排布的构件在保证结构强度的同时，也尽可能减少了材料用量，兼顾了结构安全性与经济性，框架整体预留了外层覆盖板材的安装空间，可适配阳光板、彩钢板、膜材等不同类型的棚面覆盖材料，可广泛应用于厂区通道、停车场、户外休闲区等场景的遮阳挡雨设施设计参考，模型结构完整无冗余构件，各部件可单独拆分编辑，方便后续根据实际使用场景调整跨度、高度、构件间距等参数，也可直接用于工程方案演示、施工交底等场景的可视化展示。
