减压阀配套空心圆柱衬套结构设计

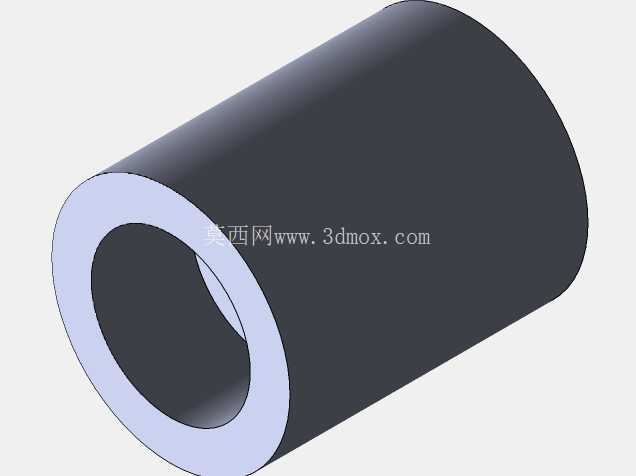

　　在流体压力调控的管路系统中，减压阀作为稳定下游输出压力的核心元件，其内部的配套衬套零件直接影响阀组的运行稳定性与密封可靠性，本次呈现的空心圆柱类零件，就是减压阀装配体系中承担导向、密封与磨损补偿功能的关键配套件。从实际工况适配角度来看，这类衬套通常安装在减压阀的阀芯运动腔体内，阀芯做往复调压动作时，衬套的内孔面为阀芯提供精准的运动导向，避免阀芯在长期往复动作中出现偏磨、卡滞问题，同时衬套的外圆柱面与阀体内腔做过盈或过渡配合，填充阀体铸造或机加工带来的尺寸公差间隙，阻断高压流体从装配缝隙处的非预期泄漏。

　　从设计思路层面拆解，这类零件采用等壁厚空心圆柱结构，没有额外的异形凸台或沟槽，核心是为了最大化降低加工难度，常规的数控车床即可完成内外圆的一次装夹加工，能有效保证内孔与外圆的同轴度公差，同轴度误差控制在0.02mm以内时，阀芯在衬套内运动的摩擦阻力可以降到最低，不会出现调压动作迟滞的问题。壁厚的取值经过多轮工况校核，既要保证衬套压入阀体内腔时不会因为装配应力出现变形开裂，也要避免壁厚过大挤占阀腔内部的流体过流面积，通常这类适配中小通径减压阀的衬套，壁厚取值在3-5mm区间，外圆直径根据阀体内腔的实际加工尺寸做配做设计，长度方向则完全覆盖阀芯的全行程运动范围，保证阀芯在全行程位置都能得到稳定的径向支撑。

　　从安装边界来看，这类衬套的装配不需要额外的紧固件，依靠配合面的预紧力即可完成固定，装配前需要将衬套做低温冷缩处理，快速压入阀体内腔后待温度回升即可形成稳定的配合连接，衬套的两端端面需要做0.2mm的倒角处理，既方便压装过程中的导向对位，也能去除机加工产生的毛刺，避免装配过程中毛刺脱落进入阀腔造成密封面划伤。在实际应用场景中，这类衬套除了适配减压阀之外，也可在其他需要直线运动导向的阀类产品中通用，比如节流阀、疏水阀的阀芯导向位置，只要尺寸参数匹配即可直接替换使用，零件的材质通常选择锡青铜或者填充聚四氟乙烯，锡青铜材质的衬套耐磨性能优异，适合在高温高压的蒸汽管路减压阀中使用，填充聚四氟乙烯材质的衬套自润滑性能好，运行时不需要额外加注润滑脂，适合在净水、医药流体等对洁净度有要求的管路减压阀中应用。

　　设计这类零件时，不需要做复杂的力学仿真分析，核心要控制的是内外圆的表面粗糙度，内孔表面粗糙度要达到Ra0.8以下，降低阀芯运动时的摩擦系数，外圆表面粗糙度达到Ra1.6即可，保证压装时的配合面贴合度，同时零件的两端面与内外圆轴线的垂直度公差要控制在0.01mm以内，避免压装后衬套出现偏斜，导致阀芯运动卡滞。在长期运行过程中，这类衬套属于易损件，当衬套内孔出现磨损量超过0.1mm时，只需要更换新的衬套即可恢复减压阀的调压精度，不需要更换整个阀体，能大幅降低设备的后期维护成本。从建模逻辑来看，这类零件的三维建模过程非常简洁，先绘制内外圆的截面草图，通过拉伸特征即可生成主体结构，再添加两端的倒角特征即可完成全参数化建模，建模过程中需要将内外圆直径、长度、壁厚、倒角尺寸都设置为可驱动参数，方便针对不同通径、不同压力等级的减压阀做快速的尺寸适配调整，不需要重新绘制草图结构，能大幅提升同系列零件的设计效率。
