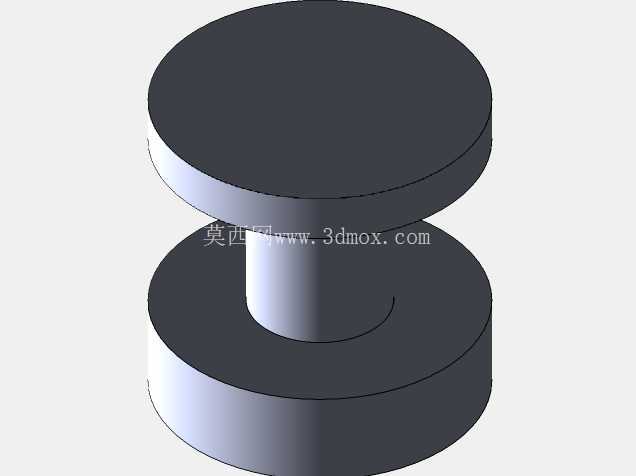

减压阀内置双盘式阀芯支撑结构

　　该结构为减压阀内部的核心调压支撑构件，在工业流体输送管网、车间压缩空气支路、楼宇给排水稳压系统、小型液压动力单元的减压阀组中均有广泛适配场景，主要承担阀腔内流体压力传导、阀芯行程限位、密封面贴合支撑的核心作用，是减压阀实现出口压力稳定输出的关键传力部件。从实际工况适配来看，这类双盘同轴结构的设计，主要是为了平衡阀腔内部流体对阀芯的径向偏载力——传统单盘式阀芯在高压差工况下，容易因为流体侧向冲蚀出现阀芯倾斜，导致密封面偏磨、出口压力波动超差，而上下对称布置的两个圆盘结构，通过中间的同轴柱段连接，可在阀腔的上下导向段内形成双支撑点，大幅降低阀芯动作过程中的卡滞概率，尤其适配含少量杂质的压缩空气、低压清水、常规液压油等介质工况，不会因为微小颗粒卡入导向间隙就出现调压失效。

　　设计过程中，上下两个圆盘的端面平面度需要控制在0.02mm以内，下圆盘的下端面直接贴合减压阀的调压膜片或者活塞端面，上圆盘的上端面则抵接阀座的密封配合面，中间连接柱的同轴度公差需要控制在Φ0.01mm范围内，避免阀芯上下动作时出现偏摆，导致密封面闭合不严出现内泄。从安装边界来看，该构件的整体外轮廓需要和阀腔的内壁导向间隙保持在0.03-0.05mm之间，间隙过大会导致流体旁通、压力传导失真，间隙过小则会因为热胀冷缩出现动作卡涩，上下圆盘的直径差需要匹配阀座的通径设计，确保阀门全开状态下流体过流面积满足额定流量要求，不会因为通流截面不足产生节流啸叫。

　　在实际选型适配时，该结构的尺寸参数需要匹配对应通径减压阀的行程要求，中间连接柱的长度直接决定阀芯的最大开启高度，进而决定阀门的额定流通能力，设计时需要结合阀腔内部的弹簧预紧行程、膜片形变行程做匹配校核，避免出现阀芯开度过大顶坏膜片、或者开度过小流量不足的问题。不同于常规的一体式铣削阀芯，这种双盘结构的零件加工工艺性更好，上下圆盘和中间柱段可以采用分体装配后焊接或者过盈压装的方式成型，加工时不需要定制特殊成型刀具，普通数控车床即可完成全部加工工序，量产时的加工一致性更容易控制，也能降低单件的加工成本。

　　在实际工况验证中，这种结构的阀芯支撑件在1.6MPa公称压力的减压阀中，反复启闭寿命可以达到五万次以上，不会出现明显的密封面磨损，因为双支撑的结构让密封面的贴合压力始终保持均匀，不会出现局部应力集中导致的密封件压溃问题。针对不同的介质工况，只需要调整上下圆盘的端面材质，比如过水工况采用不锈钢材质、过油工况采用碳钢镀硬铬处理、腐蚀性介质工况采用工程塑料包覆，即可快速适配不同的使用场景，不需要整体更改结构尺寸，通用化程度较高。在三维建模过程中，该结构的建模重点在于保证上下圆盘与中间柱段的同轴度约束，装配时需要和阀腔的导向孔、阀座密封面、调压弹簧座做同轴度配合校验，避免装配后出现干涉，同时需要预留密封件的安装槽位，确保端面密封的压缩量在合理范围内，不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现泄漏。
