TP-Link TX201 2.5G PCIe有线网卡结构

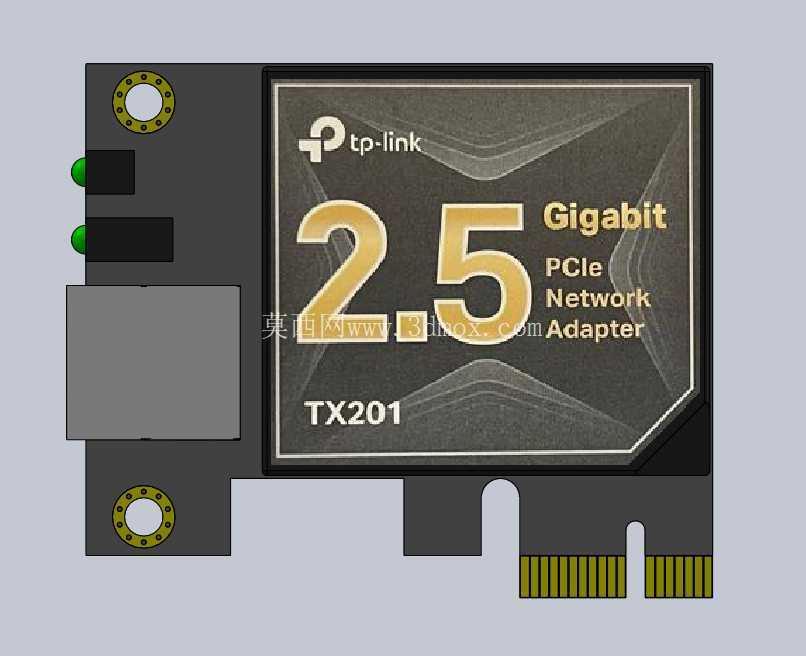

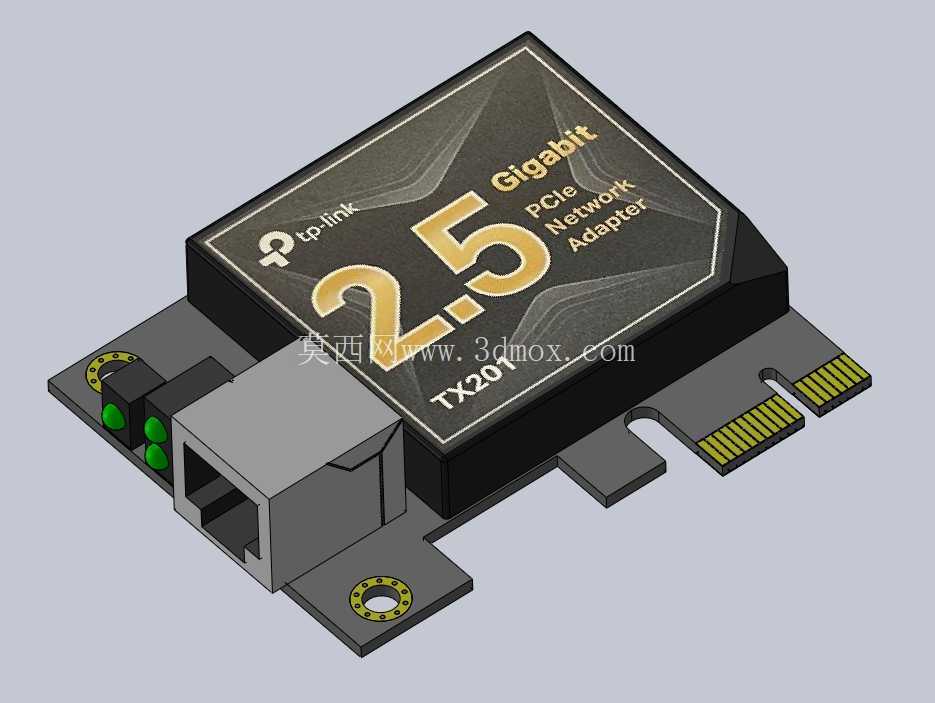

　　板卡的固定挡板采用标准全高PCI挡板尺寸，挡板上预留RJ45网口的安装位，同时预留机箱固定螺丝孔位，安装时直接卡入机箱后部的扩展槽位，拧上固定螺丝就能完成机械固定，挡板上还集成了两个状态指示灯，分别对应链路连接状态和数据传输状态，日常运维时不用进入系统就能直观判断网口的工作状态。PCB板的布局上，主控制芯片布置在板卡中部的散热片覆盖区域，也就是模型上标注产品型号的黑色壳体部分，这个壳体同时兼顾散热和标识作用，内部的主控芯片通过导热垫和壳体接触，把工作时产生的热量传导到外壳上散出，避免长时间高负载传输时芯片过热降速。这款PCIe接口的有线网络适配器，主要面向台式主机的网络升级场景，不少老旧台式机主板仅搭载千兆网口，在NAS内网传输、大体积工程文件局域网共享、高码率流媒体直连、低延迟电竞组网这类场景下，千兆带宽的瓶颈会非常明显，这款2.5G速率的扩展卡就能直接填补这类硬件缺口，不需要更换主板就能实现网络带宽的跃升。从结构设计来看，整个板卡采用标准PCIe x1接口规格，金手指部分严格遵循PCIe规范的引脚定义，长度适配全尺寸PCIe插槽，哪怕是x16长度的显卡插槽也能兼容安装，不会出现接口干涉的问题。

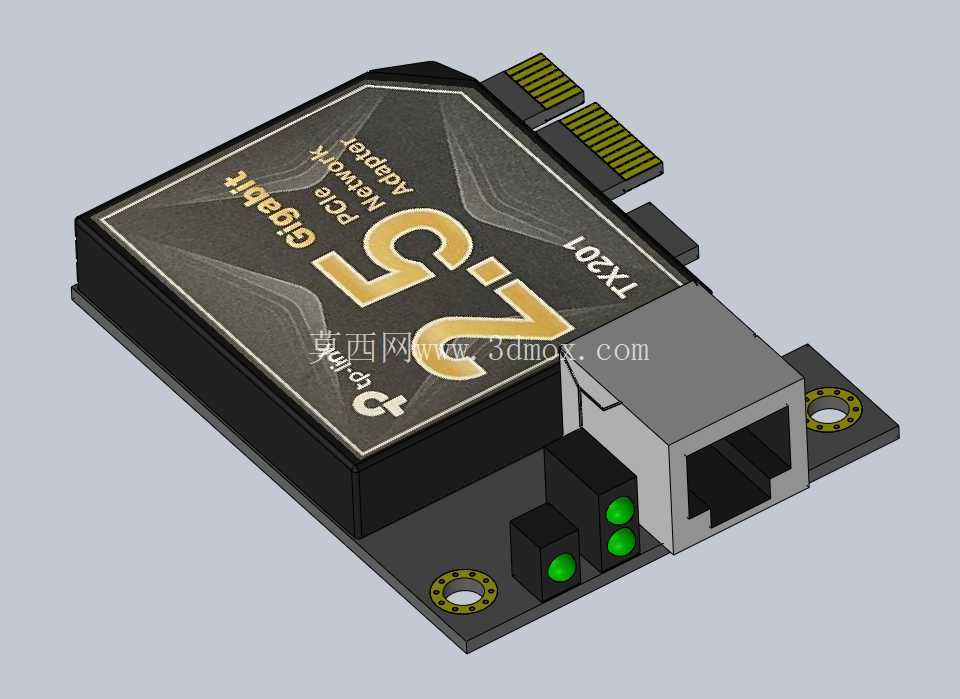

　　PCB板上的元件排布避开了机箱内其他扩展卡的常见干涉区域，板卡整体厚度控制在标准扩展卡范围内，不会挤占相邻PCIe插槽的安装空间，哪怕是紧凑型MATX机箱的密集插槽布局，也能顺利安装。网口部分采用加固式RJ45母座，母座周围的PCB区域做了加厚铜箔处理，频繁插拔网线时不会因为外力导致焊盘脱落，母座内部的触点做了镀金处理，降低长时间使用后的接触电阻，保证2.5Gbps速率下的信号稳定性。板卡上的两个固定孔位分别布置在PCB前端和尾部，除了挡板处的机箱固定螺丝，尾部的固定孔可以配合部分机箱的扩展卡托架做二次固定，避免长时间使用后板卡下垂变形。

　　从电路布局的设计思路来看，网口到主控芯片的差分走线做了等长处理，阻抗控制在100欧姆的以太网标准要求，减少高速信号传输时的回波损耗和串扰，保证2.5G速率下的传输稳定性，不会出现丢包、降速的问题。供电部分直接从PCIe插槽取电，不需要额外的供电接口，简化了机箱内部的走线，板卡上的滤波电容布置在供电引脚附近，滤除插槽供电的纹波，给主控芯片提供稳定的供电输入。实际使用中，这款网卡可以兼容绝大多数台式机主板的PCIe插槽，不管是老版本的PCIe2.0还是新版本的PCIe4.0插槽都能向下兼容，不需要额外调整BIOS设置，系统下安装对应驱动就能正常识别使用。

　　在工业场景下，这类网卡也可以用在嵌入式工控机的网络扩展上，部分工控机需要额外的高速网口连接工业相机、高速数据采集设备，这款卡的标准PCIe尺寸和稳定的传输特性，也能满足这类工业场景的使用需求，挡板的标准尺寸可以适配工控机箱的扩展槽位，宽温范围内的元器件选型也能适应工业现场的复杂温度环境。建模过程中，对板卡的各个安装边界做了精准还原，包括金手指的长度、挡板的折弯尺寸、网口的突出高度、散热壳体的外形轮廓，都按照实物的实际尺寸做了1:1复刻，在做机箱内部结构验证、扩展卡兼容性检查的时候，可以直接导入这个模型做装配干涉检查，提前判断板卡和机箱内显卡、硬盘架、走线的位置冲突，减少实际装机时的适配问题。模型上还原的指示灯位置、固定孔位尺寸、接口的配合公差，都可以作为结构设计时的参考，比如设计定制化机箱扩展位、多网口工控机板卡布局的时候，可以参考这款成熟量产产品的元件排布和安装尺寸，优化自身的结构设计，避免出现安装干涉、信号干扰这类常见问题。
