FPV无人机适配多代GoPro的TPU防护安装座

　　在穿越机FPV航拍作业场景中，运动相机的固定与防护一直是装机环节的核心痛点之一，高速飞行过程中的气流冲击、炸机碰撞、走线干涉都可能导致相机移位、镜头刮花甚至设备脱落，直接影响航拍素材的获取与飞行安全。这款适配HERO9至HERO12代运动相机的TPU安装外壳，正是针对FPV飞行的实际工况做的定向结构设计，没有多余的装饰性结构，所有造型特征都服务于安装可靠性与防护需求。

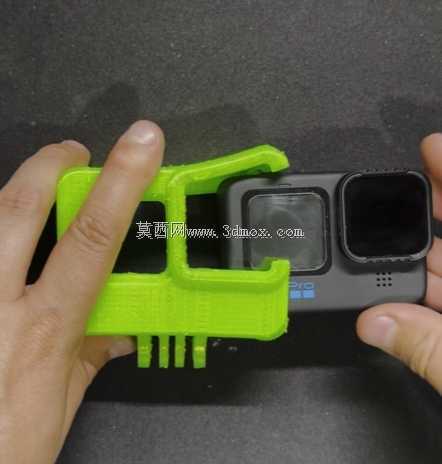

　　从实际装机的使用逻辑来看，这款外壳的安装边界完全匹配对应型号GoPro的机身尺寸，腔体内部预留了0.2mm的装配公差，既可以保证相机推入后不会出现旷量晃动，也不会因为过盈量太大导致拆装困难，日常换电池、调整拍摄角度的时候不需要借助工具，徒手就能完成相机的取放。外壳前端对应镜头的位置做了下沉式的避让槽，槽边高度比镜头保护玻璃低0.8mm，即便飞行中正面撞到障碍物，首先受力的也是外壳结构，不会直接磕碰镜头表面；同时槽边做了15度的倒角处理，不会在广角拍摄画面里形成暗角，适配运动相机的超广角拍摄视角，不会出现遮挡画面的问题。

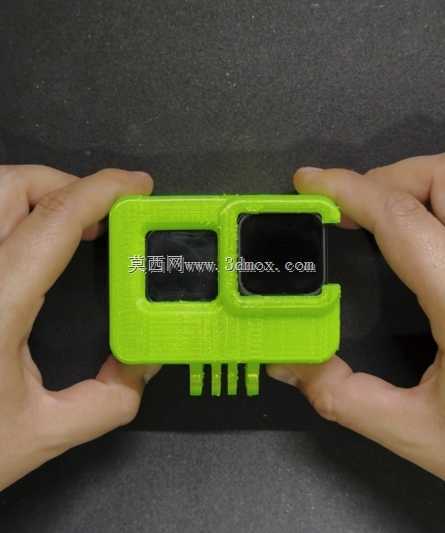

　　固定结构部分，外壳底部设计了三个并排的插接柱，柱体的间距、直径完全匹配主流FPV穿越机的顶部安装座孔位，插接后可以直接用扎带或者快拆卡扣完成固定，不需要额外打印转接件，装机的时候可以直接对准孔位插入，省去了测量孔距、调整位置的步骤。外壳侧面对应相机的按键、充电接口位置做了精准的镂空，飞行前不需要把相机从壳里取出来就能完成开机、切换模式、插充电线接图传的操作，镂空边缘做了圆角过渡，不会刮伤相机的机身漆面，也不会在插拔线材的时候卡住接头。

　　材质选择上采用TPU柔性材料打印，本身具备一定的弹性形变能力，炸机的时候可以通过自身形变吸收大部分冲击能量，不会像硬质PLA外壳那样一撞就碎裂，也不会因为刚性太大把冲击直接传递到相机机身上，导致相机内部元件震松。外壳的两个腔体分别对应相机主体与电池仓位置，电池仓侧的腔体做了半开放设计，飞行过程中可以借助迎面气流给相机散热，避免长时间4K录制的时候相机因为过热降频或者自动关机，这一点在夏季户外飞行的时候尤为重要，很多封闭外壳都会因为散热不佳导致录制中断，这个半开放结构刚好平衡了防护性与散热需求。

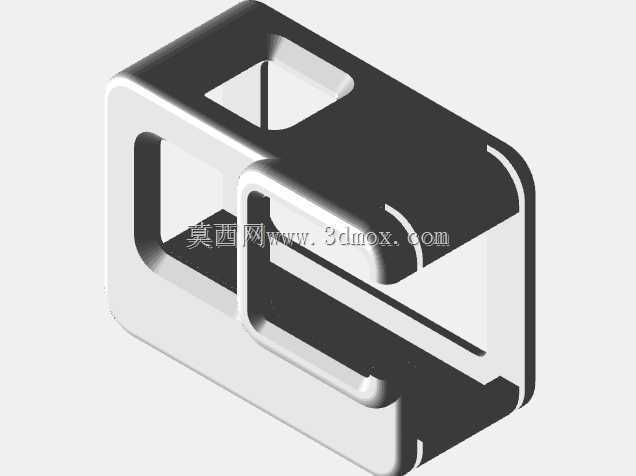

　　从结构设计的细节来看，外壳的壁厚控制在2mm，既保证了足够的抗冲击强度，也不会因为壁厚太大增加不必要的起飞重量，整体重量控制在10g以内，对于FPV无人机来说，额外的负载重量会直接影响飞行续航与机动性，这个重量区间几乎不会给飞机带来额外的飞行负担。外壳表面做了细微的防滑纹理处理，手上有汗或者戴飞行手套的时候拆装相机也不会打滑，边缘所有的棱角都做了R1以上的圆角处理，装机的时候不会划伤手，也不会刮断飞机上的天线或者线材。

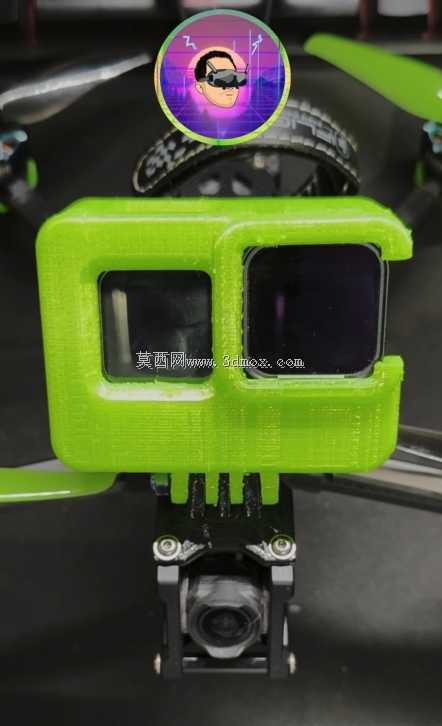

　　实际飞行测试的场景里，不管是做花飞动作的大过载机动，还是穿楼、钻树林的近距离飞行，这个外壳都能牢牢把相机固定在安装位上，不会出现相机移位导致画面倾斜的问题；即便发生轻度炸机，只要不是直接正面硬撞混凝土墙面，TPU材质的外壳都能有效缓冲冲击力，保护相机不受损伤。外壳的安装位置刚好在飞机重心的正上方，不会因为偏置安装导致飞机重心偏移，省去了装机后反复调整重心的步骤，对于追求装机效率的飞手来说，这个设计细节能节省不少调试时间。

　　另外，这款外壳的结构没有做一体化的全包设计，相机的麦克风位置做了完全的镂空，不会因为外壳包裹导致录音发闷，录制飞行过程中的环境音、电机声都能保持清晰，不需要额外外接麦克风就能收录到合格的现场音效。对应相机散热孔的位置也没有做遮挡，长时间录制的时候相机的热量可以顺利散出，不会出现积热问题。整体结构没有多余的支撑需求，打印的时候不需要添加支撑结构，打印完成后只需要简单去掉底部的 raft 就能直接使用，不会因为支撑残留导致装配公差变大，个人用户自己在家用桌面级FDM3D打印机就能完成制作，打印成功率很高，不会出现翘边、层裂的问题。
