CPU分体式液冷散热冷头流道结构

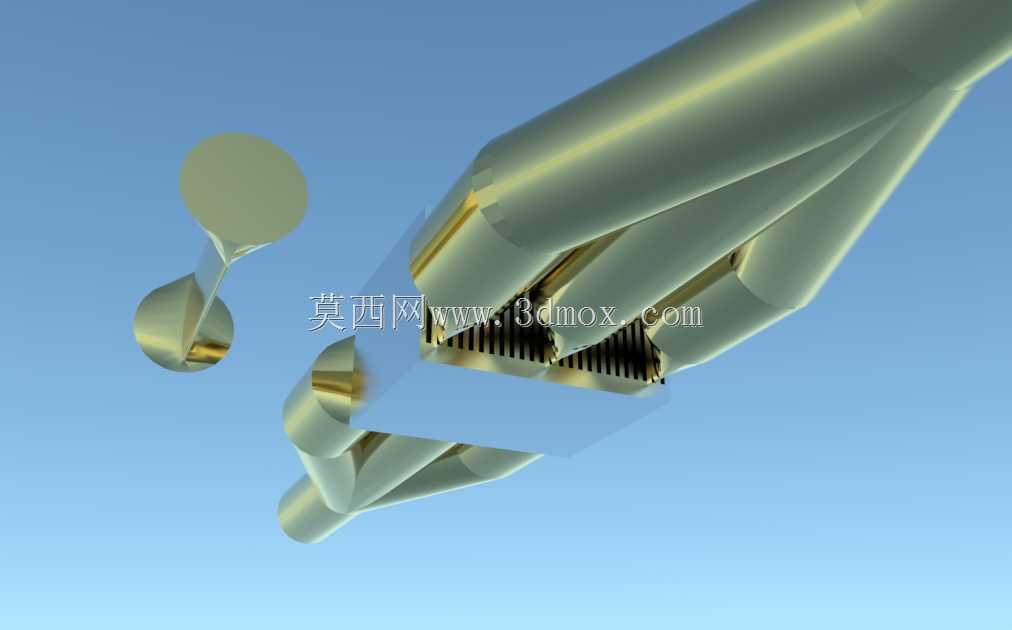

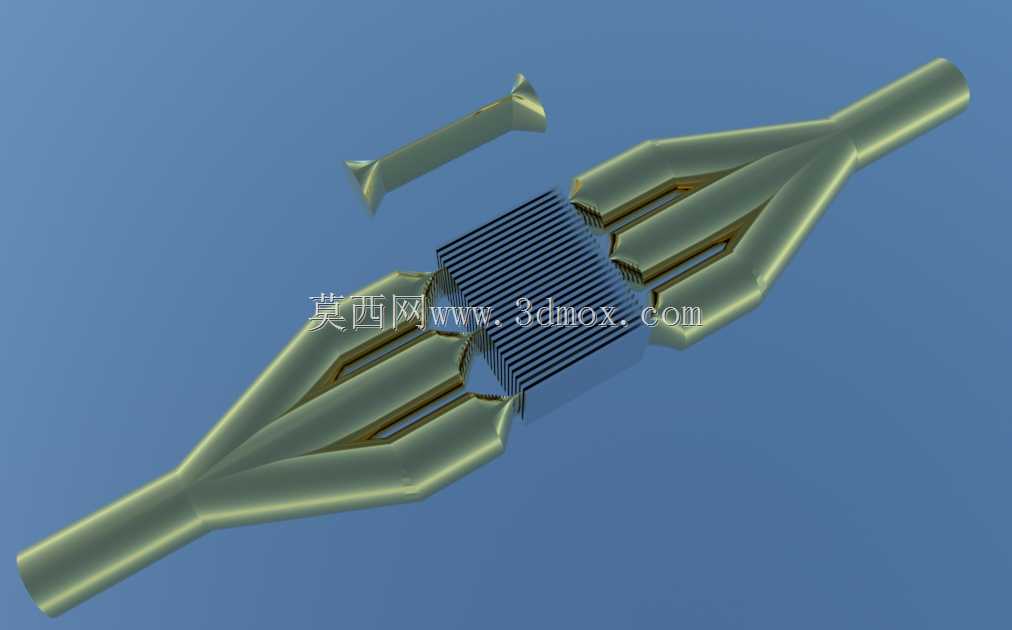

　　在桌面级高性能计算平台、超频DIY主机以及小型化工作站的散热方案选型中，液冷系统的换热效率直接决定了CPU核心的持续负载能力，而冷头作为冷却液与CPU顶盖直接接触的核心换热部件，其内部流道的结构设计是整个散热链路换热效率的核心影响因素。这套CPU液冷冷头结构采用对称式分叉流道设计，整体采用轴向进出液的布局，进出液接口分别位于冷头主体的两端，可直接适配标准1/4英寸水冷快拧接头，安装时无需额外调整管路走向，能够兼容绝大多数ATX、MATX机箱的水冷管路排布空间。

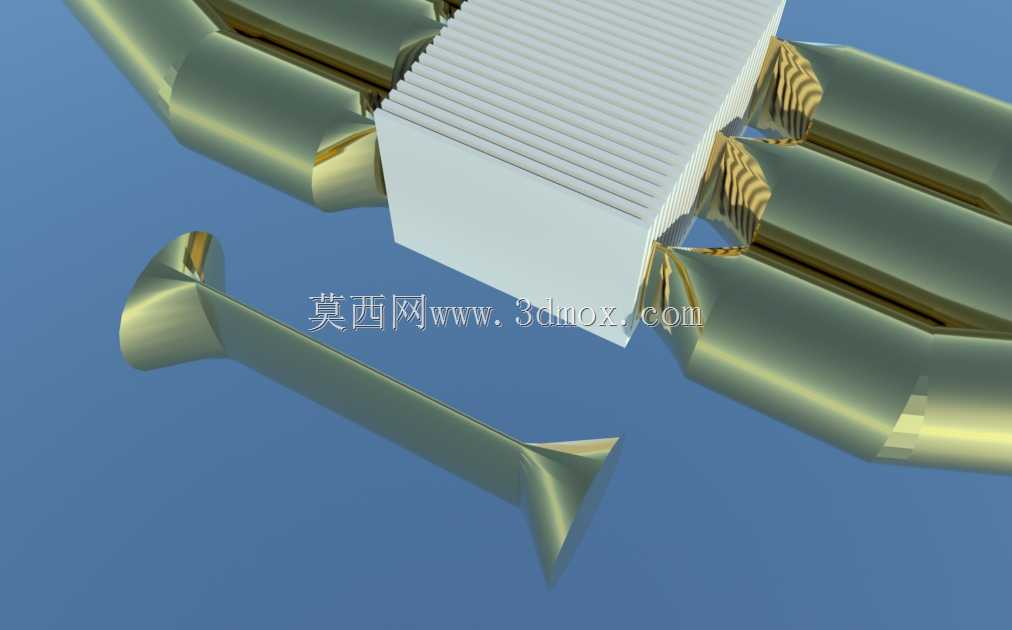

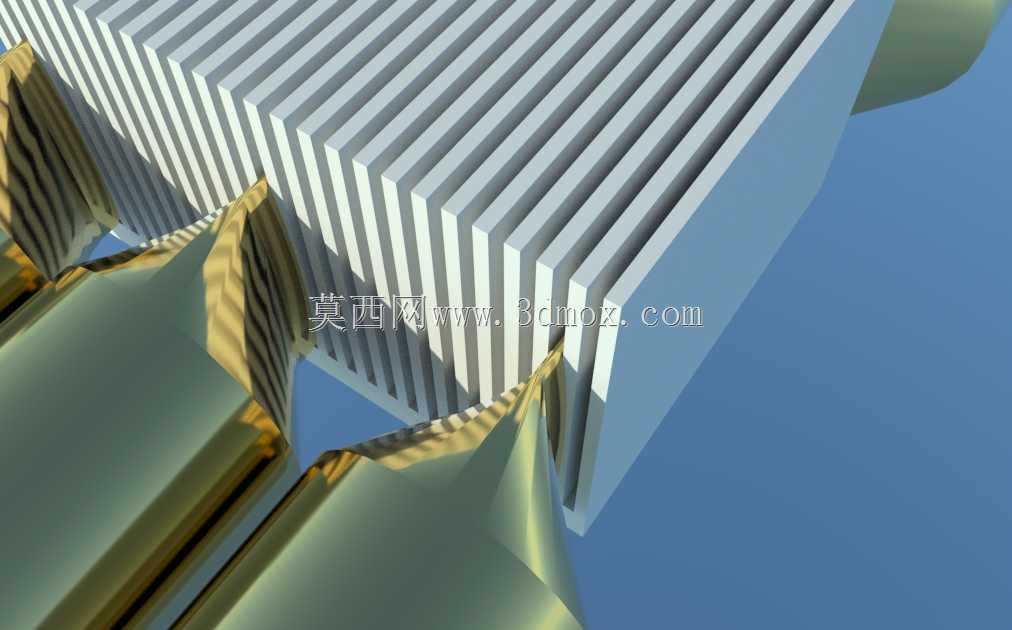

　　冷头的核心换热区域采用密集平行微鳍片阵列结构，鳍片厚度控制在0.3mm，鳍片间距保持0.4mm，在保证冷却液流通阻力处于合理区间的前提下，最大化冷却液与金属换热面的接触面积，同时微鳍片阵列的排布方向与冷却液流向垂直，能够在冷却液流经换热区时形成充分的湍流，破坏鳍片表面的温度边界层，避免层流状态下换热效率大幅衰减的问题。两侧的分流道采用渐扩式分叉结构，从进液口进入的冷却液会通过三级分流结构均匀分配到每一条微鳍片间隙中，不会出现常规直进直出冷头常见的边缘流道流量不足、中心区域流速过快的流量分配不均问题，保证整个CPU顶盖覆盖区域的换热一致性，避免核心区域局部热点的产生。

　　在安装边界设计上，冷头底部的接触平面平面度控制在0.02mm以内，能够与CPU金属顶盖实现充分贴合，配合标准的LGA1700、AM5等多平台扣具安装孔位，安装时的压紧力可均匀分布在冷头四周，不会出现压合倾斜导致的接触热阻上升问题。冷头的整体外形尺寸控制在长120mm、宽40mm、高15mm的范围内，不会与主板周边的内存插槽、CPU供电散热马甲产生安装干涉，即使是采用高马甲内存的紧凑型主板，也能顺利完成冷头的安装固定。

　　从实际应用场景来看，该结构冷头能够支持TDP280W级别的CPU持续满负载运行，在冷却液流量1.5L/min的工况下，CPU核心满载温度可比常规直水道冷头低4-6摄氏度，同时流道的整体流阻控制在15kPa以内，不会对水冷循环泵的扬程提出过高要求，可适配绝大多数市售一体式、分体式水冷循环系统。在结构可靠性方面，冷头主体采用一体化铣削成型工艺，流道部分无拼接焊缝，避免了长期使用过程中冷却液渗漏的风险，进出液接口部分采用加厚壁面设计，在接头拧紧过程中不会出现壁面开裂的问题，整体结构可满足长期高负载运行的可靠性要求。针对不同的使用场景，该冷头结构还可通过调整鳍片厚度、间距以及分流道的分叉角度，适配不同TDP等级的CPU散热需求，比如针对低功耗ITX主机的散热场景，可适当加大鳍片间距降低流阻，适配低扬程的小型水泵；针对极限超频场景，可进一步减小鳍片厚度增加换热面积，配合高扬程水泵实现更高的换热效率。
