两用开口梅花扳手三维建模设计作品

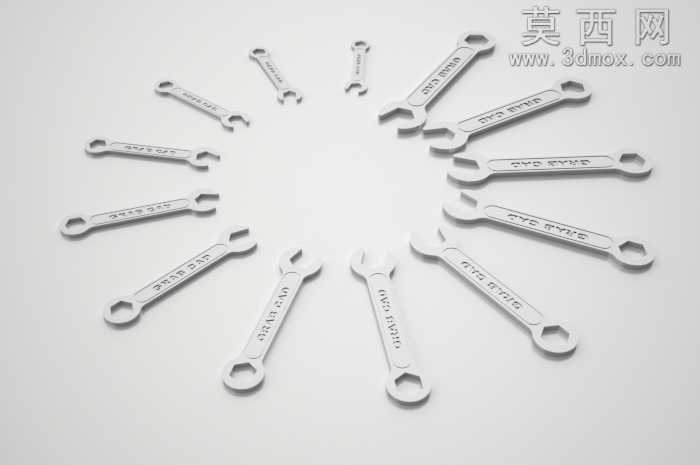

本作品为两用开口梅花扳手的三维建模成果，建模过程以SolidWorks为核心工具完成全参数化构建，全程遵循机械五金工具的实际生产尺寸规范，确保模型各部分比例、结构完全符合实物的工程设计要求。建模初期首先梳理扳手的功能结构逻辑：该扳手集成开口扳手与梅花扳手两种功能端，一端为适配外六角紧固件的开口结构，另一端为内六角梅花套筒结构，中间为长条形握持手柄，整体为一体化金属构件。建模时首先绘制手柄的纵向轮廓草图，通过拉伸凸台命令生成扳手的基础实体，针对两端的工作区域分别进行特征构建：开口端先绘制标准开口尺寸的轮廓草图，通过拉伸切除生成开口卡口，再对卡口的受力接触面做圆角过渡处理，模拟实物的应力分散结构，避免使用过程中出现应力集中断裂的问题；梅花端首先绘制标准内六角的轮廓，通过拉伸切除生成梅花卡口，再对卡口内壁做微小的拔模处理，还原实物加工时的脱模工艺特征，同时对梅花端的外轮廓做圆弧过渡，匹配实物的圆润外形。材质与渲染环节，为模型赋予哑光磨砂金属材质，还原铬钒钢扳手经表面处理后的真实质感，调整材质的粗糙度、金属度参数，模拟金属表面细微的磨砂纹理，同时添加环境光遮蔽效果，突出扳手表面的GRAB CAD标识刻印细节，让刻印文字的凹陷质感清晰呈现，手柄部分的长条形轮廓做细微的弧度处理，还原实物手柄符合人体工学的微弧造型，提升握持的贴合感。结构设计上严格遵循扳手的力学传递逻辑，手柄从两端工作区向中间逐步过渡为均匀厚度，确保扭矩传递过程中受力均匀，两端工作区的壁厚做加厚处理，匹配实际使用时的受力需求，所有棱边均做圆角倒角处理，既还原实物的加工工艺特征，也避免尖锐棱边带来的使用安全隐患。整体建模过程全程关联参数，可通过修改关键尺寸参数快速适配不同规格的扳手型号，模型同时导出STEP、IGES、STL等通用格式，可适配不同三维软件的编辑需求，也可直接导入切片软件用于3D打印验证，或是用于五金工具的产品展示、装配模拟、维修教学演示等场景，模型的结构细节完整还原了实物扳手的所有功能特征，无多余结构或缺失特征，几何拓扑规整，无破面、重叠面等建模问题，可直接用于后续的工程分析、渲染出图等工作。
