公制外六角头全牙半牙螺钉三维建模作品

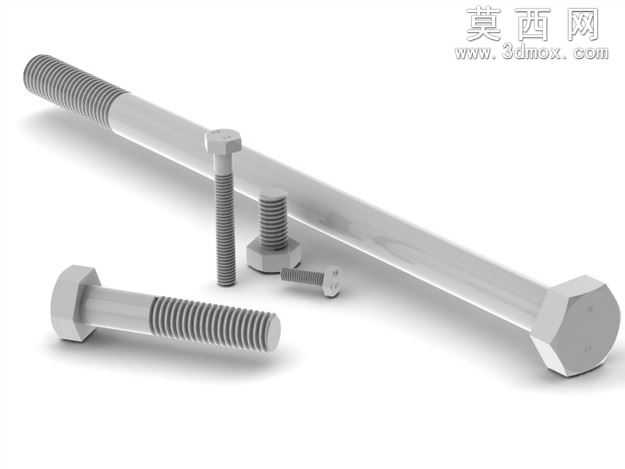

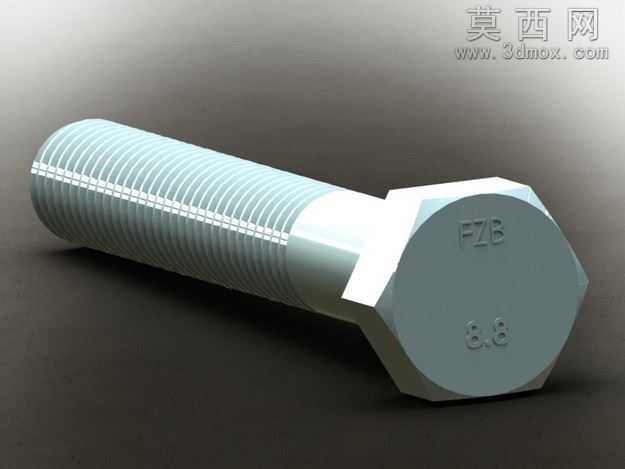

本作品为标准公制外六角头螺钉系列三维参数化模型，建模过程严格遵循DIN931、DIN933及ISO4014/4017紧固件标准规范，覆盖M3至M20全系列公称直径，长度规格覆盖20mm至280mm区间，同时包含全牙、半牙两种螺纹结构形式，可满足不同机械装配场景的使用需求。建模阶段首先通过草图绘制六角头的正六边形截面，结合拉伸特征完成头部基体构建，针对六角头与螺杆衔接处的过渡圆角、头部倒角等细节结构，采用圆角、倒角特征做精细化处理，还原真实紧固件的工艺结构，避免应力集中的结构缺陷。螺杆部分采用螺旋线扫描切除的方式构建真实三角螺纹牙型，严格匹配公制螺纹的牙距、牙型角、牙高等参数，半牙款模型精准区分光杆段与螺纹段的长度比例，光杆段直径与螺纹大径的尺寸差完全符合实际生产标准，确保模型可直接用于虚拟装配干涉检查、工程图导出等生产环节。材质配置上还原光亮镀锌的表面处理效果，通过调整材质的金属度、粗糙度、反射率参数，模拟镀锌层均匀细腻的银白金属质感，不同规格的螺钉模型统一配置材质参数，保证系列模型视觉表现的一致性。模型采用参数化设计思路搭建特征树，将公称直径、螺杆长度、螺纹长度、六角头对边尺寸等核心参数设置为可驱动变量，使用者可通过修改参数快速生成对应规格的螺钉模型，无需重复建模操作。渲染阶段采用柔和的工作室光照环境，通过多角度光源布置凸显六角头的棱边结构、螺纹的牙型细节，清晰展示不同长度、不同牙型分布的螺钉结构差异，所有模型均做了几何特征的简化优化，在保证结构精度的前提下控制文件体量，适配各类三维设计场景的调用需求，可直接用于机械装配仿真、产品结构展示、紧固件选型参考等场景。
