螺旋千斤顶三维结构设计模型

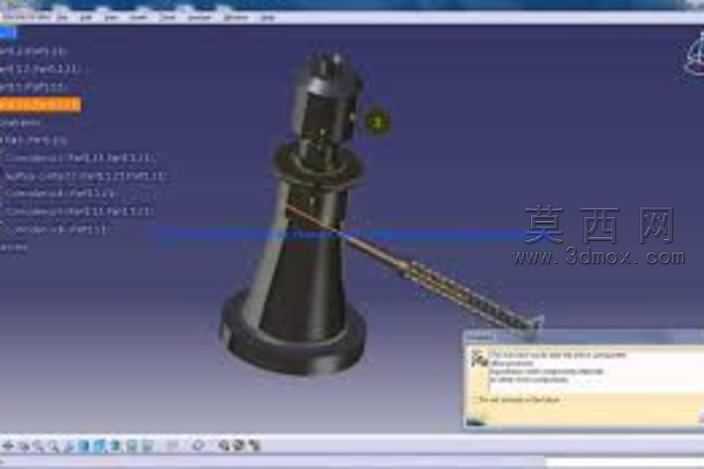

本螺旋千斤顶模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各组成部件的尺寸比例、装配关系进行了精准还原。模型整体包含底座、螺母套筒、升降螺杆、摇柄机构、顶帽等核心部件，各部件间的装配约束完全匹配实际机械结构的运动逻辑，可直观展示螺旋顶升的传动原理。建模阶段首先从底座结构入手，采用拉伸、旋转等基础特征命令构建锥形支撑底座，保证底座的支撑稳定性与结构强度，同时对底座底部的防滑接触面做了细节处理，还原实际产品的防滑设计。随后构建螺母套筒与升降螺杆的配合结构，螺杆部分采用螺旋扫描特征完成梯形螺纹的建模，螺纹牙型、螺距参数均符合起重螺杆的行业设计标准，螺母与套筒的一体化结构通过布尔运算完成合并，保证结构的整体性。摇柄机构部分采用杆件装配的方式完成建模，摇柄与螺杆顶端的传动配合部位做了卡槽限位结构的细节还原，确保摇柄转动时可带动螺杆同步旋转，实现升降动作。顶帽部分采用曲面建模与实体特征结合的方式，还原顶部承载面的防滑纹理与圆弧过渡结构，避免顶升作业时出现滑脱问题。材质渲染阶段，对金属部件统一赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原铸铁部件的哑光金属质感，对传动螺纹部位做了轻微的磨损质感处理，提升模型的真实感。整体模型的结构设计充分考虑了螺旋千斤顶的力学传递特性，通过螺杆与螺母的螺旋副将摇柄的扭矩转化为顶升的轴向力，结构紧凑且传动平稳，模型可用于机械原理教学、产品结构展示、虚拟装配演示等场景，各部件均为可编辑参数化特征，支持后续根据不同载荷需求调整尺寸参数，完成不同规格千斤顶的衍生设计。
