三脚可调式重型支撑顶撑装置

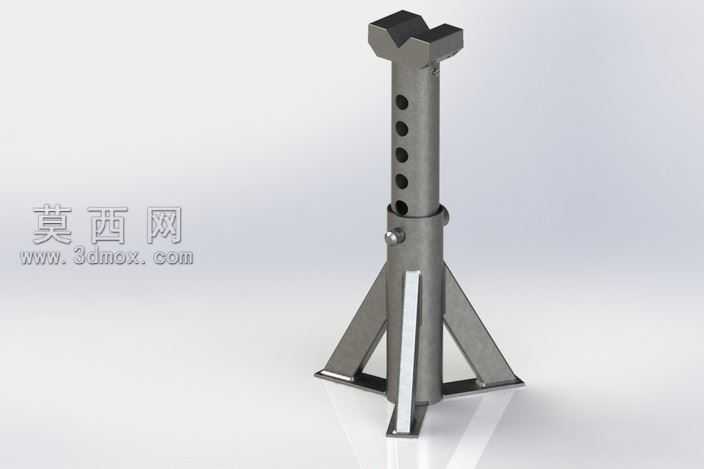

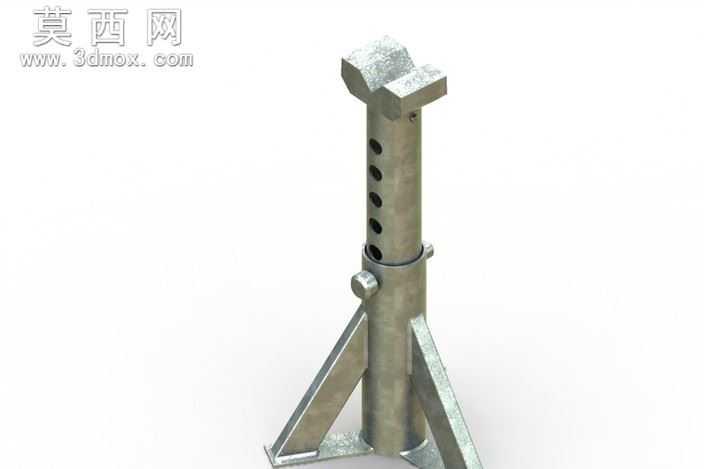

本作品为可调式三脚支撑顶撑装置，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的实际尺寸逻辑，从底部三脚支撑结构到顶部承托端头均完成1:1比例还原。建模阶段首先搭建底部三角支撑骨架，三根支腿采用等角度120°分布设计，每根支腿与中心主筒体的连接位置做了加厚过渡处理，对应实际产品的焊接加强结构，避免应力集中问题。中心主筒体采用空心圆柱结构设计，筒身沿轴向均匀排布多组调节定位孔，孔位间距经过承重受力计算，可实现多档位高度调节，匹配不同的支撑高度需求；筒身外侧设置弹簧定位销结构，建模时还原了销体的弹簧复位结构、销头的圆弧导向设计，保证插拔调节时的顺畅度，同时定位销与调节孔采用间隙配合参数，符合实际装配公差要求。顶部承托端头采用异形托块设计，托面做了防滑齿槽结构，建模时还原了齿槽的倒角细节，避免支撑时工件滑脱；托块与中心内杆采用一体化建模，内杆可在主筒体内上下滑动，配合定位销完成高度锁定。材质渲染阶段，整体赋予镀锌金属材质，还原了五金起重支撑件的哑光镀锌质感，表面添加细微的使用划痕、颗粒质感，避免塑料感；支腿与主筒体的连接焊缝位置做了细微的材质色差处理，还原焊接后的打磨质感，渲染时采用三点布光，主光从侧上方打亮装置主体结构，辅光补亮底部支腿的暗部细节，轮廓光勾勒金属边缘的高光，充分展现装置的金属厚重感与结构细节。结构设计上，三脚支撑的展开角度经过稳定性测算，支撑时重心始终落在三脚围成的支撑面中心区域，保证承重时不会发生侧翻；中心筒体的壁厚、支腿的型材截面均参考同类承重支撑件的参数设计，可满足数吨级的静态承重需求，整体结构无冗余设计，所有部件均为实际可加工的机械结构，无建模破面、干涉问题，可直接导出工程图用于生产参考，也可作为机械结构教学的演示案例，帮助学习者理解可调支撑的定位原理、三角稳定结构的应用逻辑。
