前卫750配套四合一多功能铲斗结构设计

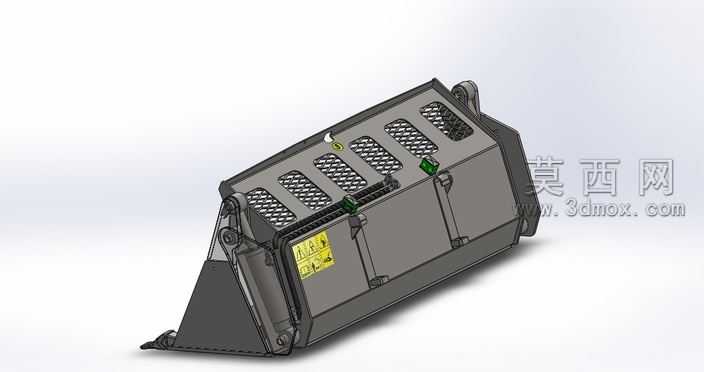

本模型为适配前卫750机型的四合一多功能铲斗三维设计成果，建模阶段采用自顶向下的设计逻辑，首先依据配套主机的挂载接口参数、额定载荷、作业范围确定铲斗的整体轮廓尺寸，先搭建主体框架的基准轴、基准面与装配约束关系，再逐步拆分斗体、斗齿、铰接结构、开合驱动连接位等独立零部件，确保各部件的装配公差符合工程机械作业的强度要求。建模过程中对铲斗的刃口弧度、斗容曲线进行了参数化设定，可根据不同作业场景的物料密度快速调整斗体深度与开口角度，斗齿部分采用了等间距排布的楔形结构，齿根与斗体前沿的连接位做了加厚过渡处理，避免铲装硬质物料时出现应力集中导致的结构开裂。材质渲染阶段针对不同部件做了区分设置，斗体主体采用高强度耐磨钢的哑光金属质感，表面添加了细微的轧制纹理与使用磨损痕迹，斗齿部分做了淬火硬化后的深灰金属质感，铰接销轴等活动部件添加了镀铬亮面效果，开合结构的连接位做了防锈涂层的哑光黑质感，整体渲染效果还原了真实工程机械部件的材质特征。结构设计上，四合一铲斗兼具普通铲装、夹取、推平、倾翻卸料四种功能，模型完整还原了斗体的分体铰接结构、开合连杆的运动轨迹预留空间，以及与主机挂载臂的连接耳板尺寸，各活动部件的运动副约束均在建模阶段完成验证，可直接用于后续的运动仿真与干涉检查。设计思路围绕多功能作业场景展开，在保证整体结构强度的前提下尽可能优化斗体自重，斗体背部的加强筋采用了镂空式排布，既提升了抗冲击载荷的能力，又避免了整体加厚带来的重量冗余，同时兼顾了作业视野的通透性，方便操作人员在驾驶室内观察铲斗刃口的作业状态。
