花键传动轴机械零件三维设计

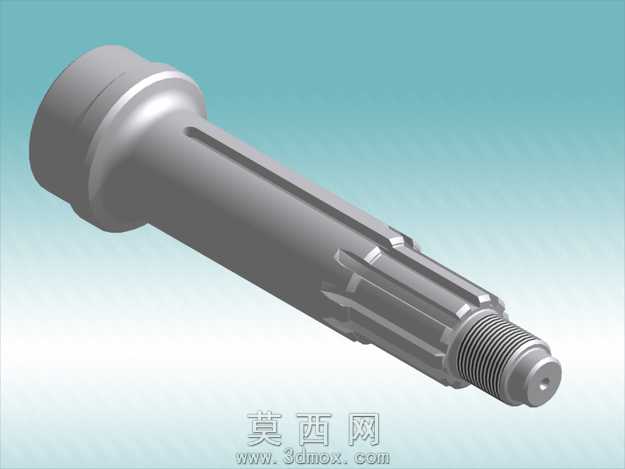

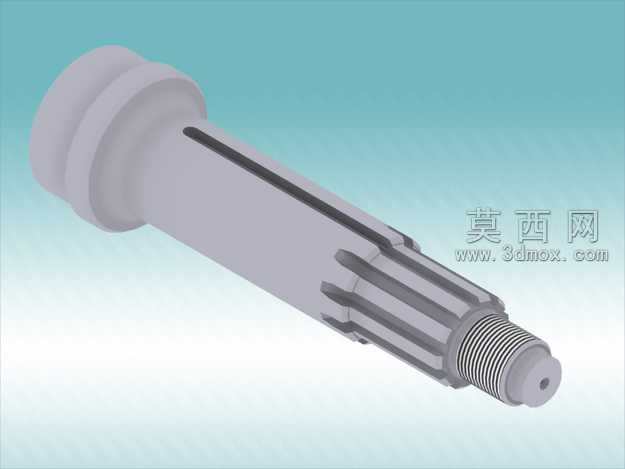

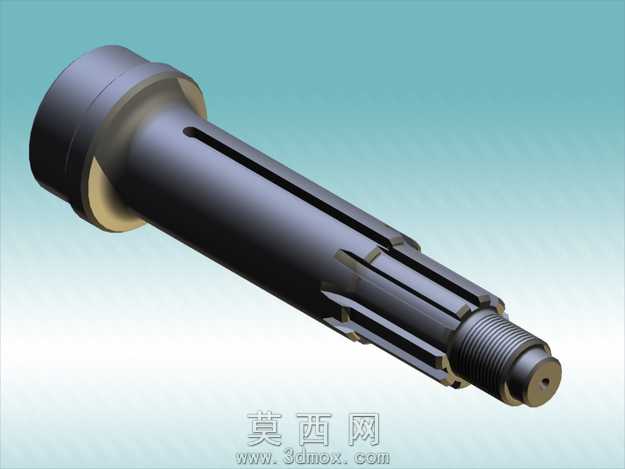

本作品为花键传动轴的三维建模设计，采用专业三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，先以旋转凸台命令生成轴类零件的基础回转基体，依次完成头部法兰台阶段、光轴过渡段、花键齿段、外螺纹段、末端定位孔的结构搭建。建模过程中对花键齿形采用渐开线齿廓参数化绘制，通过扫描切除命令生成均匀分布的花键齿结构，保证齿形的传动精度与啮合合理性；外螺纹段采用真实螺纹牙型建模而非装饰螺纹线，还原螺纹的实际结构特征；末端中心定位孔采用标准中心钻参数绘制，符合轴类零件加工的工艺基准要求。材质渲染阶段赋予零件金属合金钢材质，调整材质的粗糙度、金属度参数，模拟真实调质处理后的金属表面质感，添加柔和的环境光与定向光源，突出轴身各台阶、花键齿、螺纹的结构轮廓与光影层次，渲染背景采用渐变浅蓝调，清晰呈现零件的整体形态与细节特征。设计过程中充分考虑传动轴的实际使用工况，各轴段直径过渡处均设计有圆角过渡结构，避免应力集中问题，花键段的长度、齿距参数匹配常规传动啮合需求，头部法兰台阶段的直径与厚度满足传动连接的安装限位要求，外螺纹段的长度与螺距适配锁紧螺母的安装固定需求，整体结构完全符合机械传动类轴零件的设计规范，可用于机械结构教学演示、传动系统装配仿真、加工工艺模拟等场景。
