DMU70eVolution五轴加工中心数字孪生建模

　　从设备实际功能逻辑来看，该机型的B轴摆动结构是核心功能载体，摆动范围可覆盖负角度到正角度的大角度区间，配合高速主轴的转速输出，既可以完成立式加工状态下的平面铣削、钻孔攻丝工序，也可以切换到卧式甚至摆角状态完成深腔、倒扣结构的侧铣加工，适配从铝件、工程塑料等易切削材料到不锈钢、钛合金等难加工材料的不同切削参数需求。建模过程中首先梳理了设备的安装边界逻辑，整机落地安装时需要预留的操作维护空间、地基承载要求、周边切削液管路、气动管路、电气走线的排布空间都在模型中做了对应预留，设备的工作台面尺寸、T型槽排布间距、主轴端面到工作台面的最大最小距离、各轴行程的硬限位位置都按照实际设备的物理边界做了精准还原，避免后续做产线布局仿真、加工干涉检查时出现尺寸偏差。在精密零部件加工的实际生产场景中，这类五轴联动加工设备常被布置在恒温恒湿的数控加工车间核心工位，承担复杂曲面类零件、多面体结构件的一次装夹加工任务，覆盖航空航天结构件、精密模具型腔、医疗植入构件、高精度工装夹具等多领域的加工需求，相比传统三轴加工设备，其可通过主轴头的回转摆动配合工作台的分度运动，实现工件单次装夹下五个自由度的切削进给，大幅减少多次装夹带来的定位误差，缩短复杂零件的加工工序链。

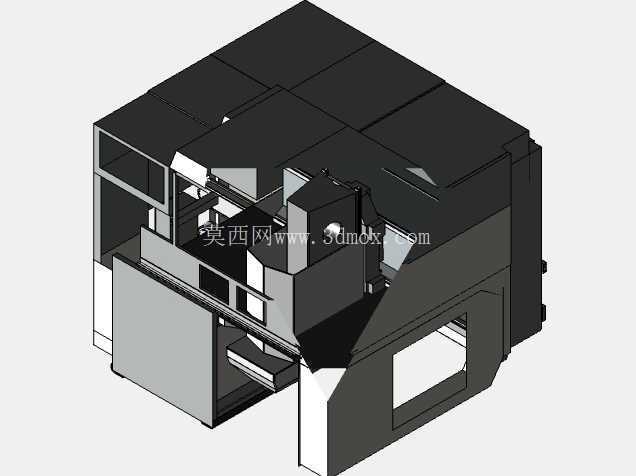

　　结构设计层面，模型还原了机床的床身、立柱、滑枕、摆动主轴头、回转工作台、刀库、防护外罩等核心部件的装配关系，床身的筋板布局参考了实际铸件的减重与刚性平衡设计，既保证大件结构的抗振性满足切削加工的刚性要求，也还原了铸件结构的轻量化设计思路；主轴部分的拉刀机构、冷却环、喷嘴位置都做了细节还原，可用于后续加工过程中刀具路径仿真、切削液喷射路径模拟的场景；回转工作台的夹紧机构、分度传动结构的外形也按照实际装配关系做了匹配，方便做夹具安装、工件装夹的干涉验证。

　　在做产线数字化仿真的应用场景下，该模型可直接导入虚拟调试环境，匹配对应的数控系统虚拟控制器，完成加工前的程序验证、节拍仿真、碰撞检测工作，提前排查加工过程中刀具与工件、夹具、机床防护结构的干涉风险，减少现场试切的材料浪费与调试时间；在做新员工机床操作培训场景中，模型可拆解为各个独立的运动部件，演示各轴的运动逻辑、手动操作的行程边界、刀库换刀的动作流程，帮助操作人员快速熟悉设备结构，避免现场操作时出现超程、碰撞等误操作。

　　模型的外防护部分还原了实际设备的操作门开合范围、操作面板的安装位置、排屑器的出口位置，在做车间布局规划时，可以精准匹配设备周边的操作通道宽度、排屑车放置位置、吊装设备的作业范围，确保设备进场安装、后续维护换件时的空间足够。针对机床的运动副设置，模型中各运动轴的运动方向、行程限位、运动优先级都按照实际设备的参数做了对应约束，可直接用于运动仿真，模拟不同角度下主轴与工作台的相对位置，验证特殊角度加工时的设备可达性，比如加工大型叶轮类零件时，可提前模拟摆角状态下主轴与叶轮叶片、夹具的空间位置，确认加工路径的可行性。
