大行程步进驱动龙门式数控加工设备结构

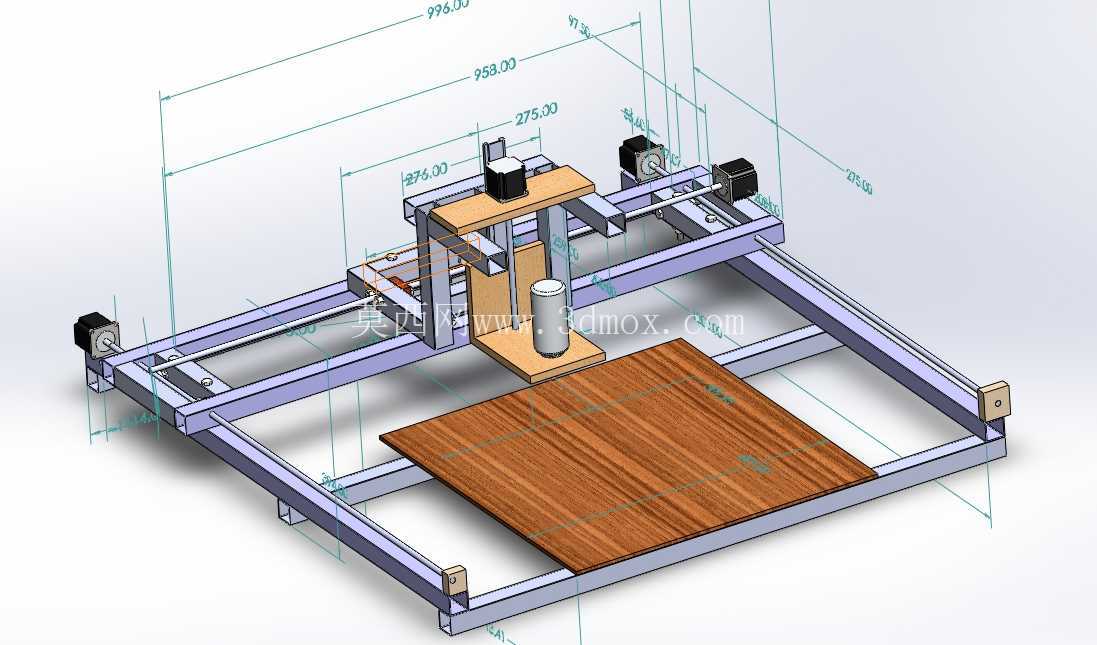

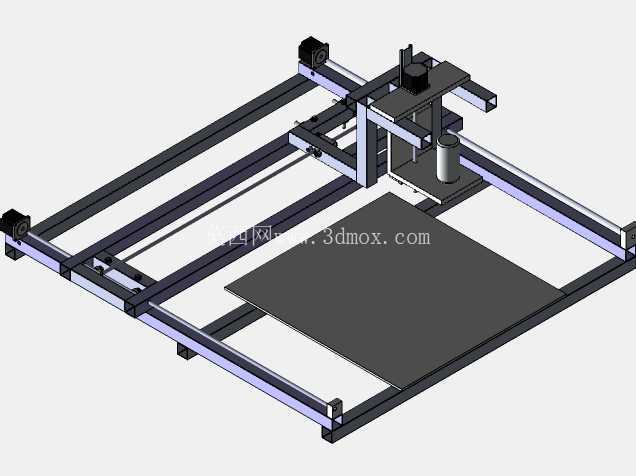

　　这款龙门式数控加工结构的设计，最初瞄准的是中小批量非金属板材、软质金属的平面加工场景，覆盖广告标识制作、木工浮雕加工、教学实训打样、小型工艺品铣削这类对加工幅面有要求但切削负载不高的应用领域，区别于重型工业机床的高刚性重切削定位，它更侧重加工范围的灵活性与搭建维护的便捷性。从结构布局来看，采用双侧平行直线导轨作为X向传动基准，龙门横梁横跨在两侧导轨滑块上，能保证长行程移动时的平行度误差控制在合理区间，避免单侧驱动带来的偏载卡顿问题；Y向传动组件集成在龙门横梁上，搭载Z向主轴滑台，三个运动轴的传动路径做了简化设计，既降低了装配时的调校难度，也能减少运动过程中的累计误差。

　　设备的核心工作空间尺寸为600mm×700mm，整体安装边界控制在长1200mm、宽1114mm、高400mm的范围内，这个尺寸设定刚好适配常规车间工作台、实训操作台的摆放需求，不需要额外做特殊地基处理，普通平整硬质台面即可完成安装固定。驱动端选用N17型号步进电机，匹配对应导程的传动丝杆，在中小负载加工场景下能保证足够的进给扭矩与位置控制精度，不会出现高速进给时的失步问题，同时步进电机的选型也平衡了设备整体的制造成本与运行稳定性，对于加工负载不大的使用场景来说，不需要搭配成本更高的伺服系统就能满足使用要求。

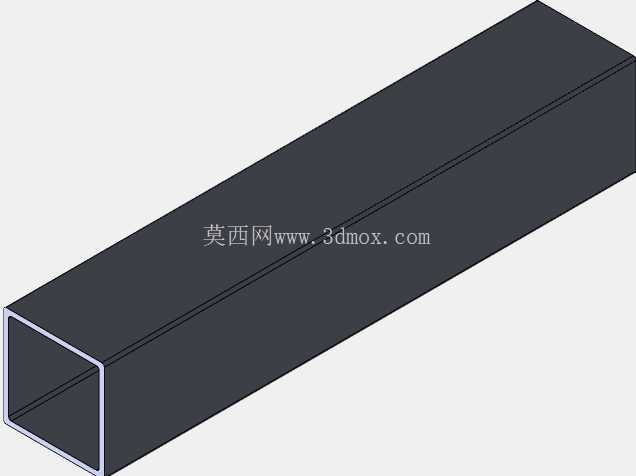

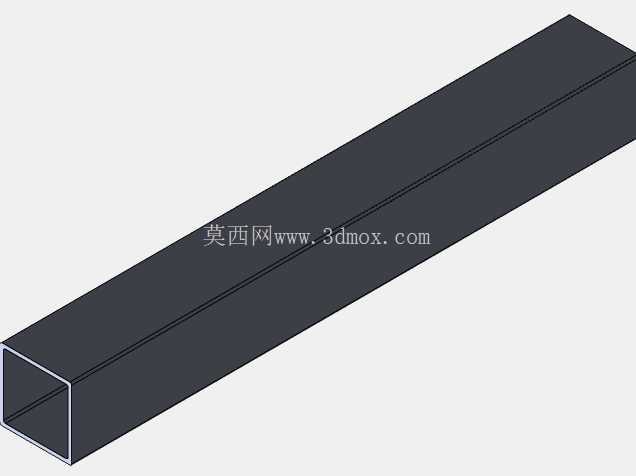

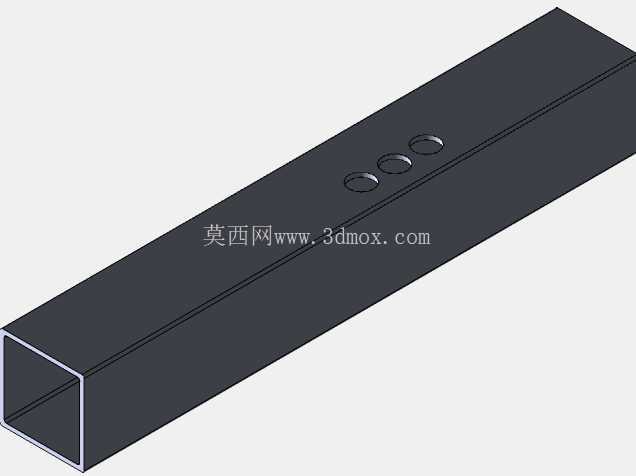

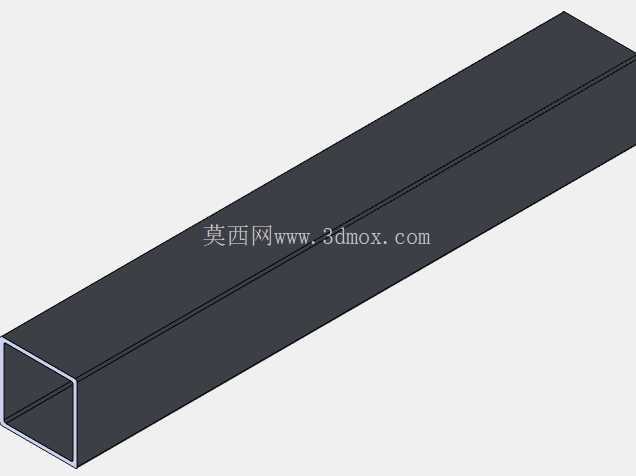

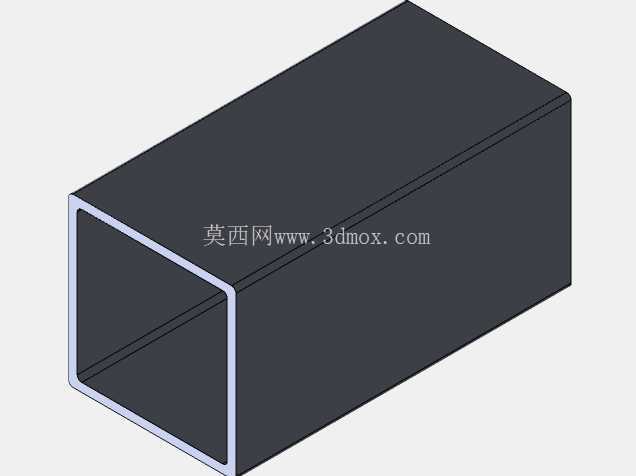

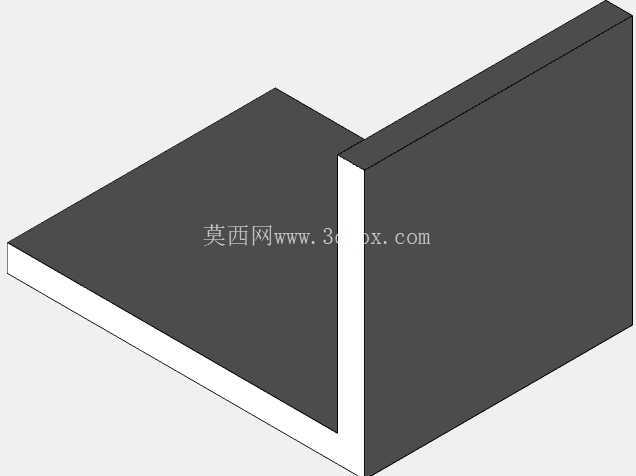

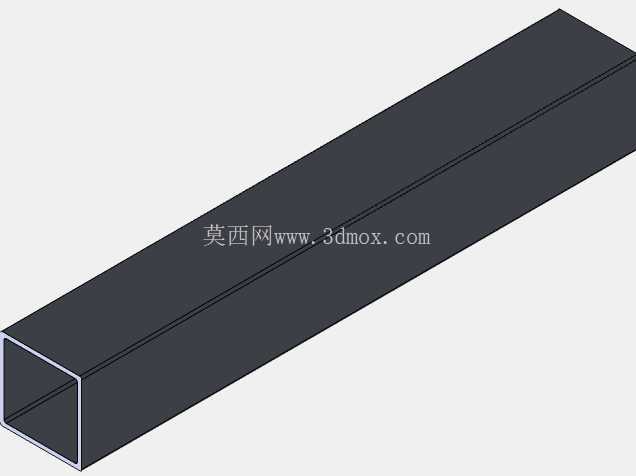

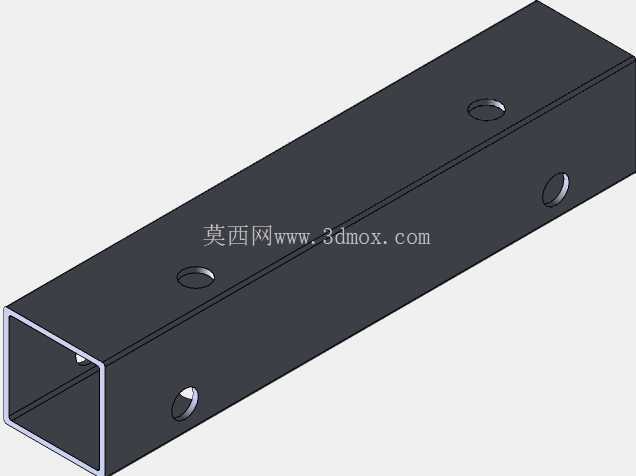

　　工作台面采用平整硬质板材作为加工承载面，表面预留了工件装夹的固定位，能适配不同厚度的板材装夹需求，龙门的Z向行程预留了足够的刀具装夹空间，可以搭配不同长度的铣削刀具完成不同深度的加工操作。整个机架采用标准工业型材拼接搭建，连接件均为通用标准件，后期如果需要拓展加工行程、更换驱动组件，不需要重新制作整体机架，只需要更换对应长度的型材与传动件即可完成改装，具备不错的结构拓展性。在设计过程中特意将所有传动组件的安装基准面做了统一规划，装配时不需要做复杂的二次配作加工，按照装配流程依次固定导轨、传动副、电机组件，完成简单的同轴度、平行度调校即可投入使用，对于需要自行组装调试的用户来说，能大幅降低装配门槛，减少调校过程中的时间成本。设备的走线位置也做了预留，所有运动部件的线缆都可以沿型材槽位布置，避免运动过程中出现线缆拖拽、磨损的问题，提升长期运行的可靠性。
