德玛吉DMC70V高速立式加工中心结构

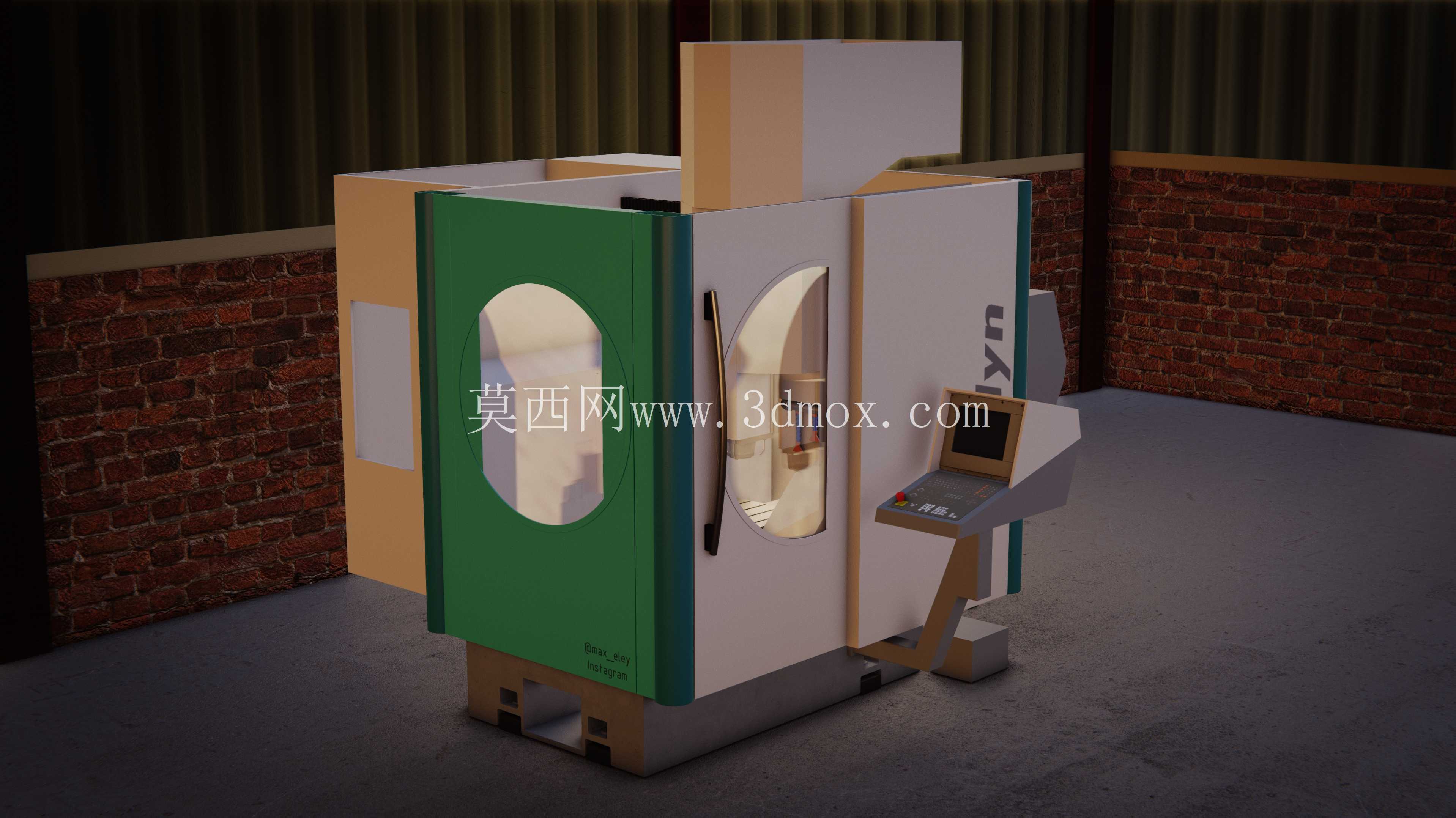

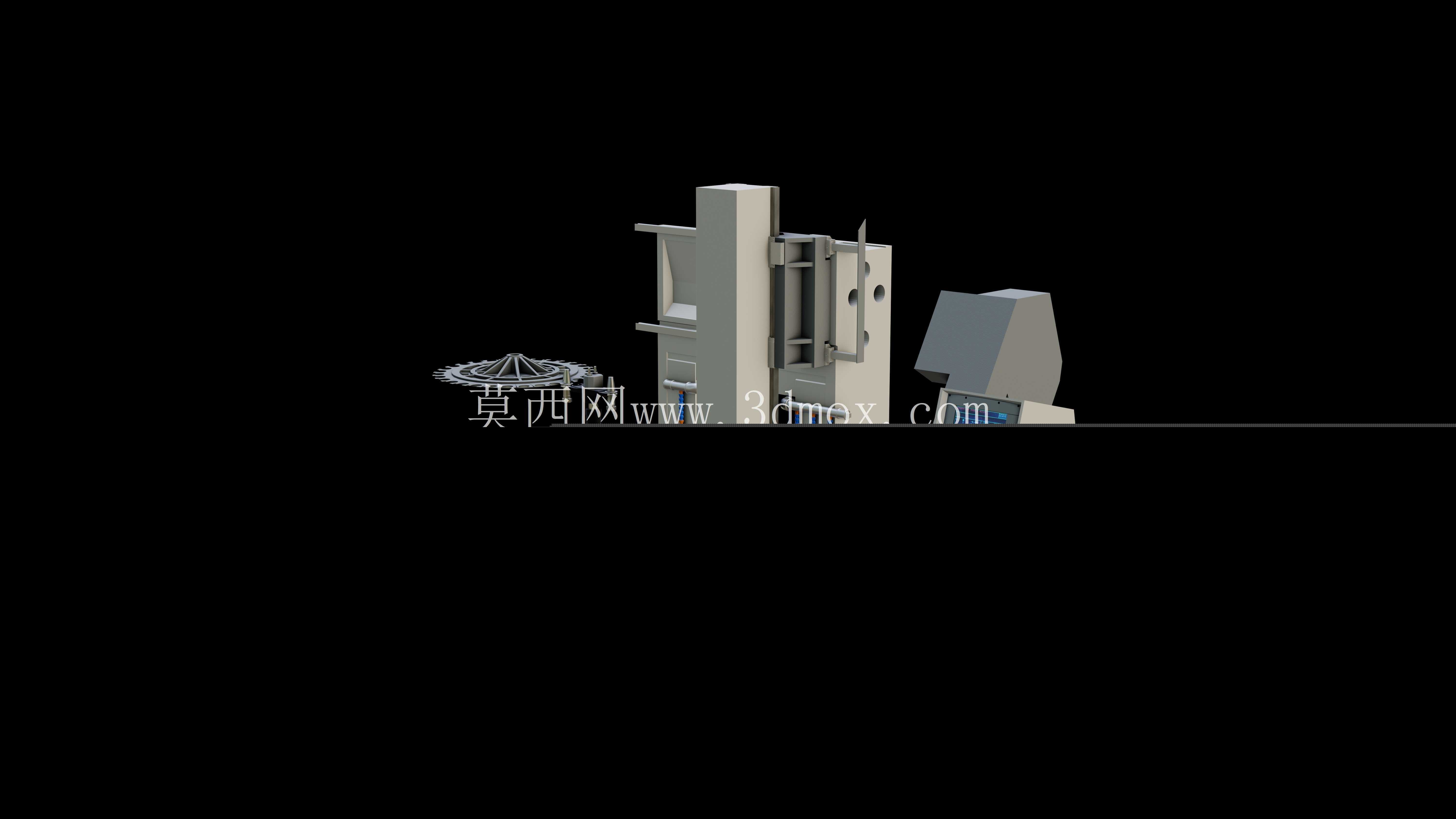

　　在精密零部件加工车间的布局规划中，这类高速立式加工中心往往承担着中小尺寸复杂结构件的核心加工工序，从铝合金航配件的型腔铣削，到模具钢零件的精密钻镗，都能覆盖对应的加工需求。从三维结构呈现的细节来看，设备整体采用全封闭防护结构设计，正面设置双区域观察窗，左侧大尺寸绿色防护门对应主轴加工区域，方便操作人员观察切削状态同时阻挡高速切削产生的切屑与切削液飞溅，右侧弧形观察窗紧邻操作面板区域，操作人员在调整程序、对刀操作时可以直观观测内部工作台的运行状态，不需要频繁侧身调整观察角度。

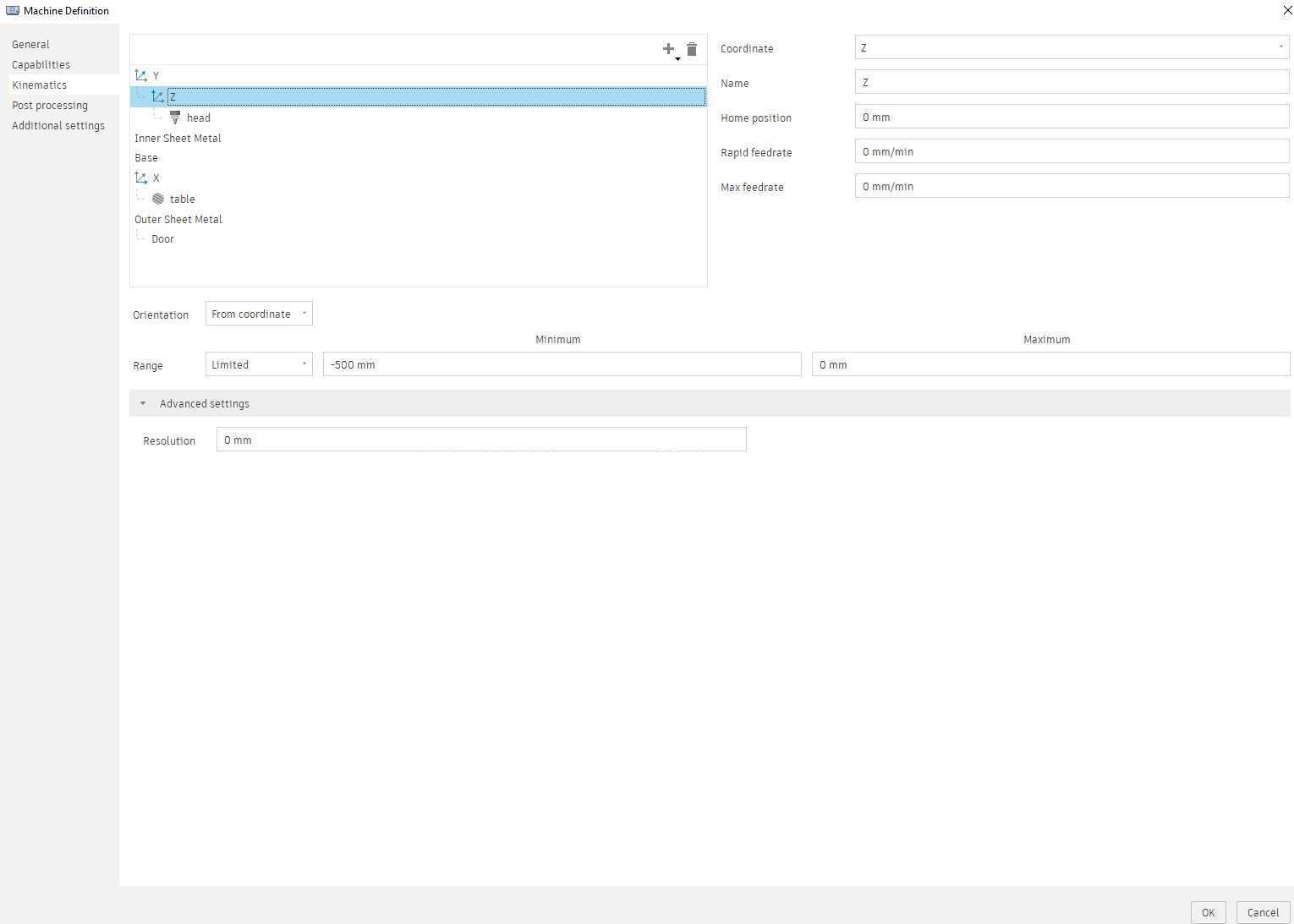

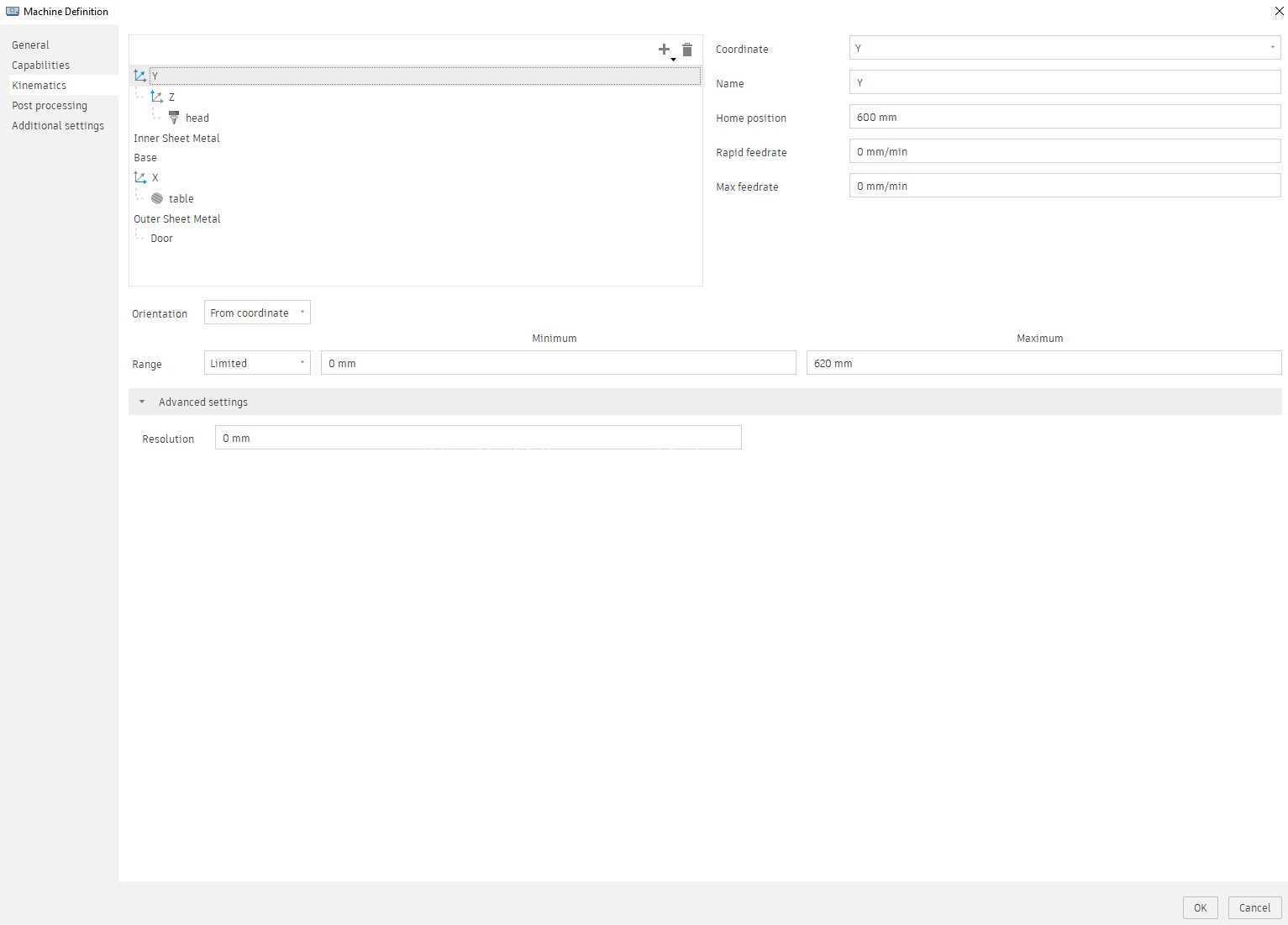

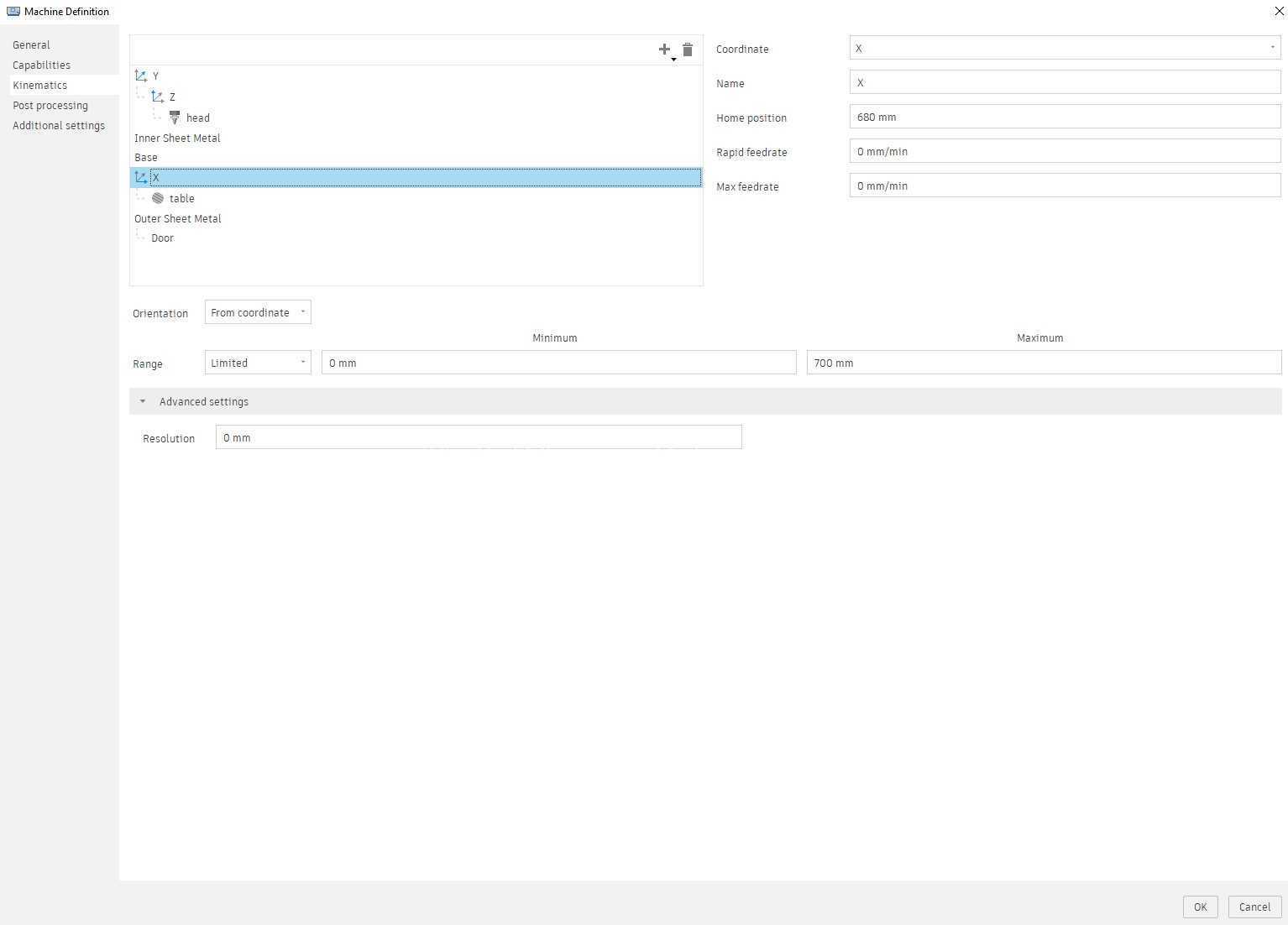

　　操作面板采用悬臂式安装结构，支撑臂带有可旋转调节的关节，操作人员可以根据自身站立位置、操作习惯调整面板的朝向与高度，降低长时间操作的疲劳感，面板区域集成了显示屏与按键操作区，符合人机工程学的布局逻辑。设备的床身部分采用整体式铸铁基座设计，底部预留了安装调平的支撑结构，在车间地面安装时可以通过调整垫铁完成水平校准，保证高速切削时机身的稳定性，减少振动对加工精度的影响。从内部结构的布局逻辑来看，主轴单元采用立式安装结构，Z向行程覆盖工作台的全加工范围，X、Y向导轨布置在床身与工作台的连接位置，保证进给运动的直线度与重复定位精度，刀库结构集成在设备侧部区域，换刀动作路径经过优化，能够缩短非加工的换刀等待时间，提升批量加工的生产效率。

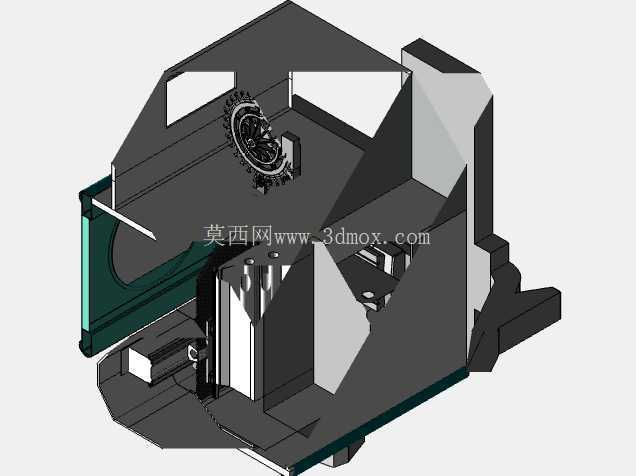

　　防护结构的设计充分考虑了日常维护的需求，防护门的滑动导轨布置在侧面，不易堆积切屑，减少日常清理维护的工作量，设备后部预留了电气线路、切削液管路的排布空间，走线整齐且预留了维护操作的间隙，方便后期检修时的线路排查与元器件更换。在实际生产场景中，这类设备常布置在精密加工工段，配套对应的切削液循环系统、切屑输送装置使用，能够完成平面铣削、轮廓铣削、钻孔、镗孔、攻丝等多工序加工，一次装夹即可完成零件大部分加工内容，减少多次装夹带来的定位误差，尤其适合多品种小批量的精密零件生产场景，比如工装夹具零件、自动化设备结构件、小型模具型腔等工件的加工。

　　从安装边界来看，设备整体占地尺寸适配常规车间的工位排布，不需要额外预留过大的操作空间，正面操作区域预留1.2米左右的操作通道即可满足上下料、操作调整的需求，设备侧面与后部预留0.8米左右的维护通道，就可以满足日常检修、管路线路维护的空间要求。设备的外防护采用拼接式钣金结构，各板块之间通过螺栓连接，在需要检修内部主轴、导轨部件时，可以快速拆卸对应位置的防护板，不需要整体拆解外防护结构，降低维护的时间成本。观察窗采用高强度透明防护材料，能够承受高速切屑的冲击，同时保证良好的透光性，即使在长时间切削加工后，附着少量切削液与切屑碎屑也能方便擦拭清理，保持清晰的观察视野。操作面板的悬臂结构带有锁紧机构，调整到合适位置后可以锁紧固定，避免设备运行过程中面板出现移位，影响操作的便利性。床身底部的支撑结构采用可调式垫铁配合地脚螺栓的安装方式，既可以在安装时精准调平床身水平，也能在长期使用后如果出现地面沉降，快速重新调整水平精度，保证设备的加工精度稳定性。
