带触控板迷你无线手持键盘结构设计

　　这款带集成触控板的迷你手持输入设备，最初的设计需求来源于多场景下的轻量化输入痛点——不管是客厅HTPC用户在沙发上操控影音主机，还是工业现场运维人员在机柜旁调试嵌入式设备，亦或是展会演示人员需要脱离桌面完成内容切换，传统全尺寸键盘都存在占空间、必须依托平面放置、无法单手握持操作的问题，设计团队在立项初期就把“脱离桌面全场景手持输入”作为核心设计目标，没有沿用常规键盘的布局逻辑。

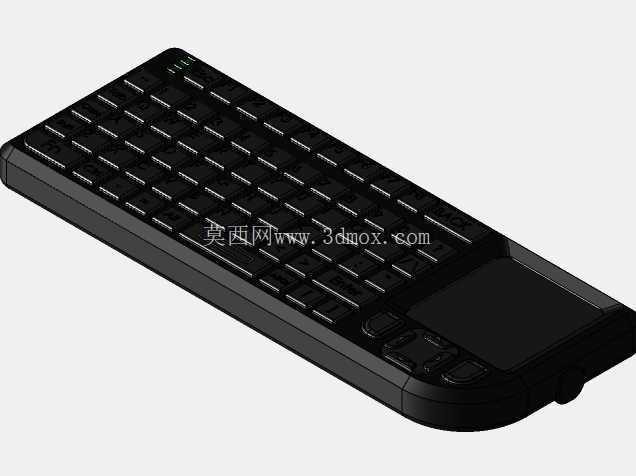

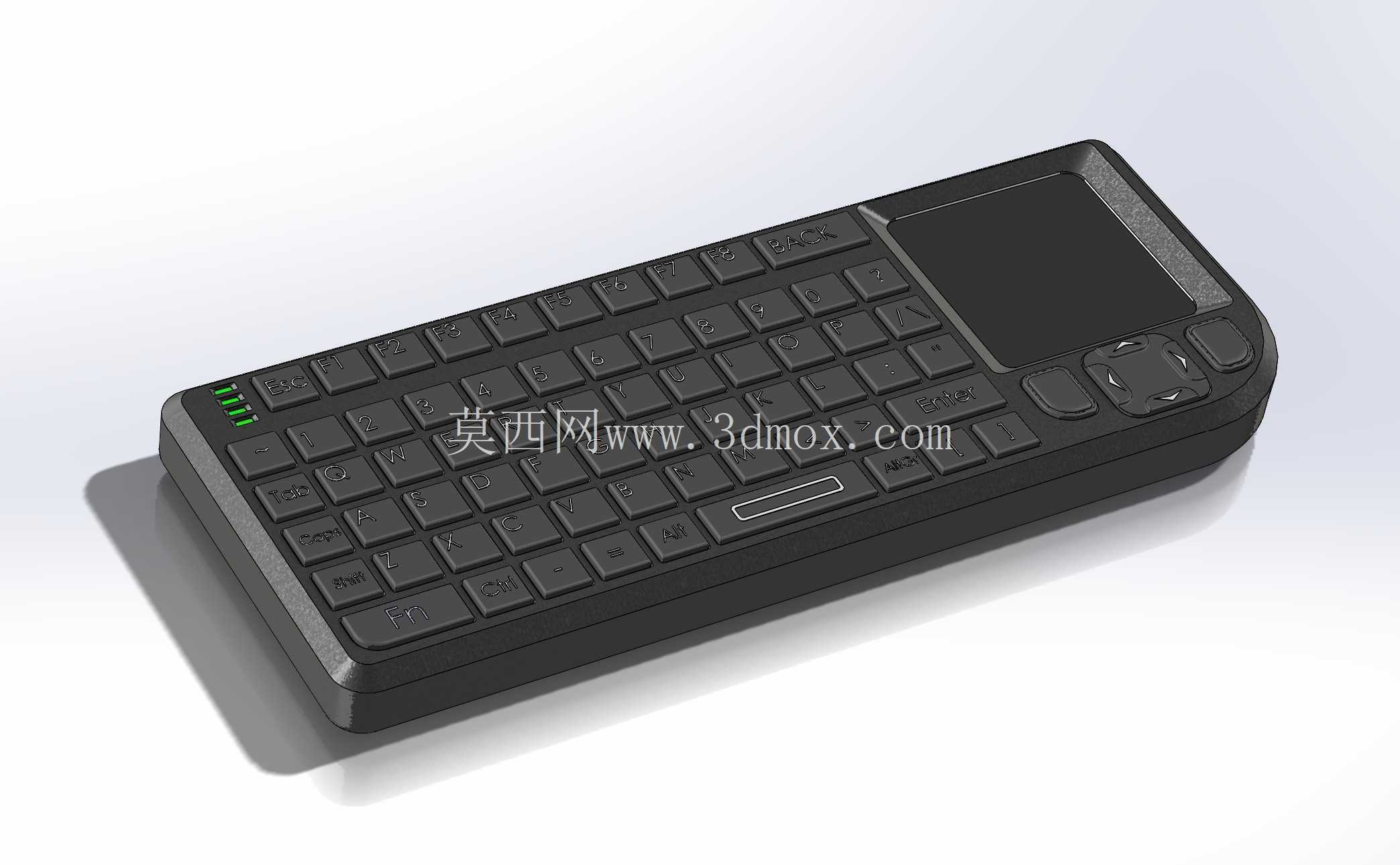

　　从功能布局来看，设备把全尺寸键盘的核心按键区做了等比例压缩，保留了常用的字母、数字、功能快捷键，同时在键盘右侧集成了一块方形触控板，触控板下方搭配左右鼠标按键与方向导航键，用户单手握持时拇指可以自然覆盖触控板与导航按键区，其余四指托住设备底部即可完成全部输入、光标移动、点击操作，不需要额外搭配鼠标，彻底摆脱了对桌面操作平面的依赖。按键采用了短行程巧克力按键结构，键程控制在1.2mm左右，既保证了按压的清晰反馈，又能压缩整机厚度，避免长行程按键带来的整机厚度增加、误触概率提升的问题，每个按键的键帽做了轻微的内凹弧度，贴合指腹形状，即使盲操作也能快速定位按键位置。

　　外形设计上，整机采用圆角矩形的一体化壳体结构，边缘做了大弧度R角过渡，没有尖锐棱角，单手握持时手掌贴合度更好，长时间握持也不会出现硌手的问题。整机长度控制在150mm左右，宽度约90mm，厚度不到15mm，重量控制在100g上下，尺寸边界刚好适配成年人单手握持的范围，可以轻松放进裤兜、工具包甚至外套口袋里，携带时不会占用过多空间。壳体采用ABS+PC混合注塑材质，表面做了细磨砂咬花处理，既可以避免日常使用留下指纹汗渍，又能提升握持时的摩擦力，防止手滑掉落。设备左上角设置了三枚状态指示灯，分别对应电源、无线连接、充电状态，指示灯采用柔光扩散设计，亮度不会过高刺眼，在暗光环境下也能清晰识别设备状态，不会像高亮LED那样干扰影音观看或者现场调试的视线。

　　结构设计层面，内部采用堆叠式布局，最上层是按键硅胶层与PCB按键板，中间层是主控电路板与无线模块，下层是锂聚合物电池仓，触控板模块直接固定在右侧PCB区域，所有元器件通过卡扣与少量螺丝固定在上下壳之间，装配工序简单，后期维修拆卸也很方便。电池容量选择了300mAh的软包锂电池，配合低功耗主控方案，日常使用续航可以达到一周左右，充电接口采用通用的Micro USB接口，和多数数码设备的充电线兼容，不需要额外配备专用充电线。无线模块采用2.4G无线方案，搭配迷你USB接收器，有效传输距离可以达到10米，能够覆盖普通客厅、小型会议室、设备机柜周边的使用范围，连接延迟控制在毫秒级，输入操作不会出现明显的滞后感，满足日常文字输入、影音操控、设备调试的响应需求。

　　在安装与使用边界上，这款设备不需要额外的固定结构，本身就是为手持操作设计，同时背部预留了可选的背夹安装位，用户可以根据使用需求搭配背夹，把设备固定在臂带、设备机架或者遥控器支架上，适配更多特殊场景的使用需求。按键布局做了防误触优化，常用的功能按键比如音量调节、播放暂停、主页返回都设置在键盘最上排，单手握持时食指可以轻松触达，不需要调整握持姿势就能完成常用的快捷操作。针对工业场景的使用需求，壳体接缝处做了错位防泼溅设计，少量液体泼溅到键盘表面时，会顺着壳体边缘的导流槽流出，不会直接渗入内部损坏电路板，提升了复杂使用环境下的可靠性。

　　从实际应用反馈来看，这款设备除了面向民用的HTPC、电视盒子、迷你主机操控场景外，在工业嵌入式设备调试、车载影音操控、无人机地面站辅助输入、展会互动设备操控等场景也有很高的适配性，相比传统的全尺寸键盘加鼠标的组合，它的便携性与单手握持操作的特性，能够解决很多无桌面场景下的输入难题，设计过程中没有盲目追求轻薄或者功能堆砌，所有的结构设计、布局选择、材质选用都是围绕“手持场景下的高效输入”这个核心目标展开，在尺寸、重量、手感、功能之间找到了比较好的平衡点。
