手动式管道夹紧短管加工工装结构

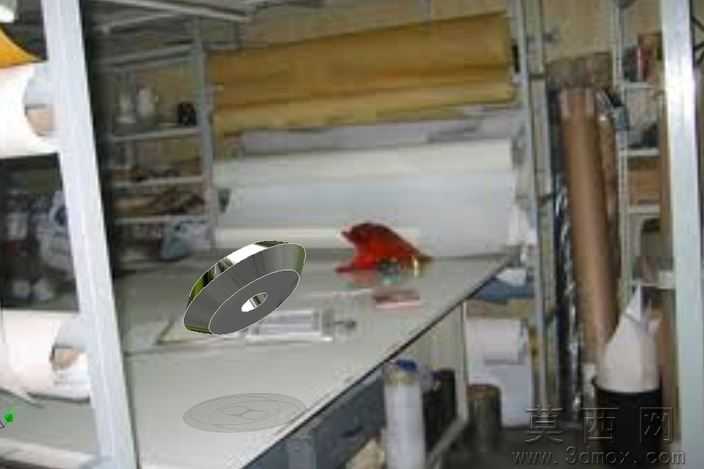

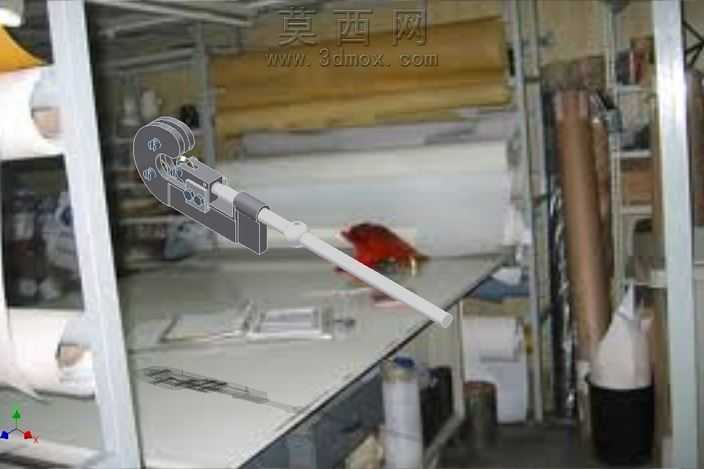

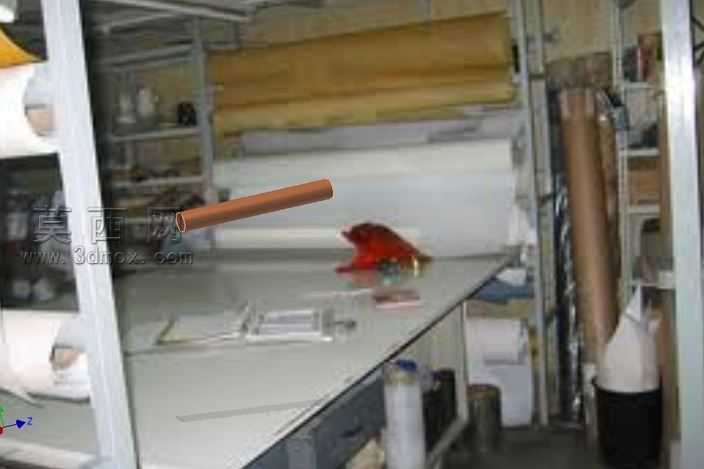

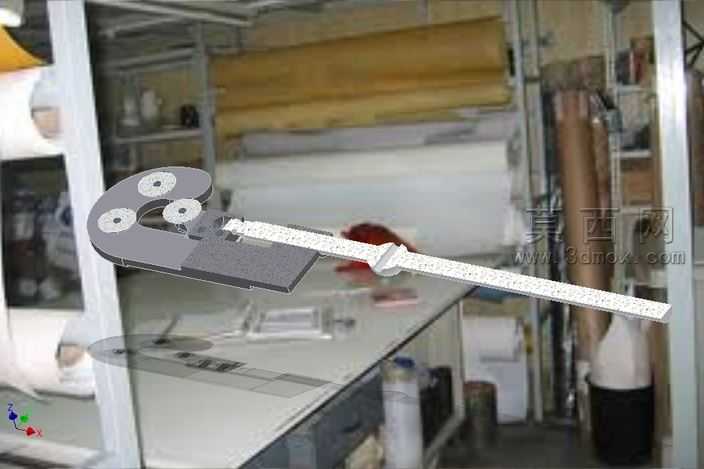

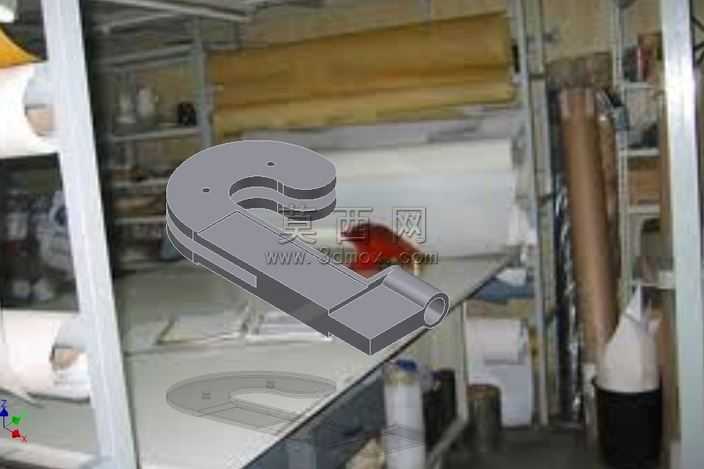

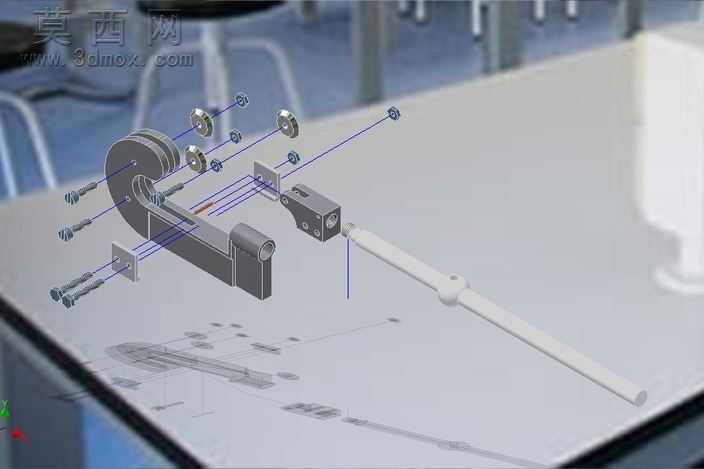

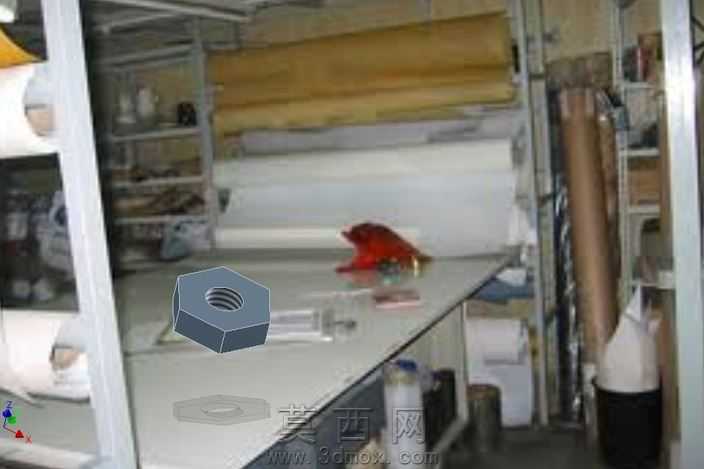

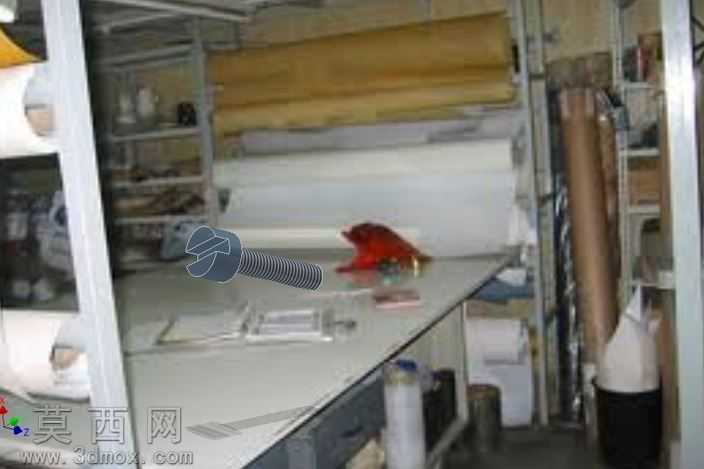

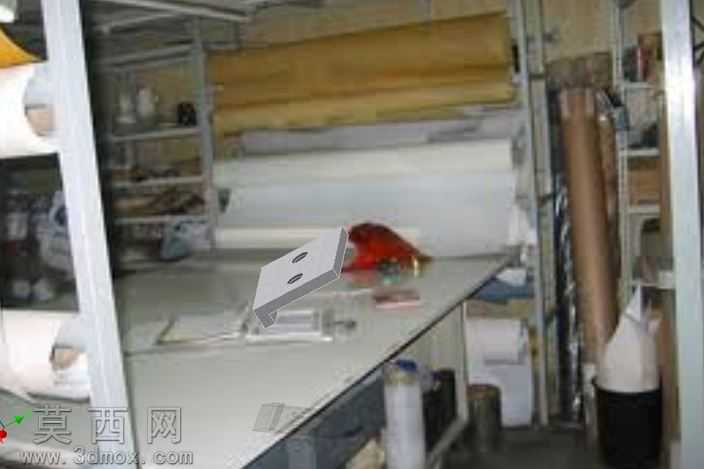

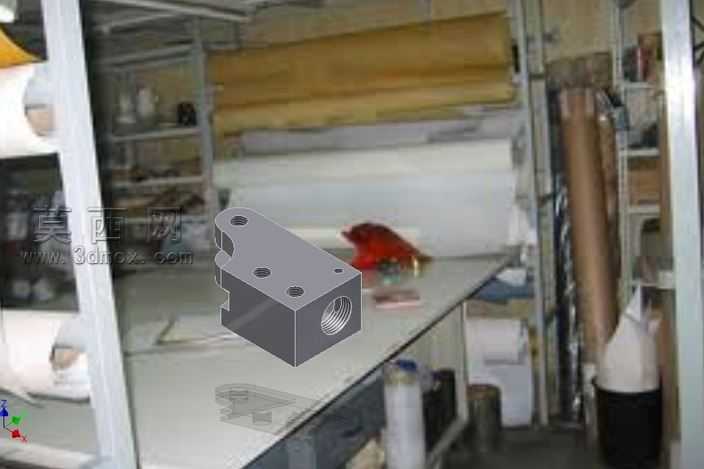

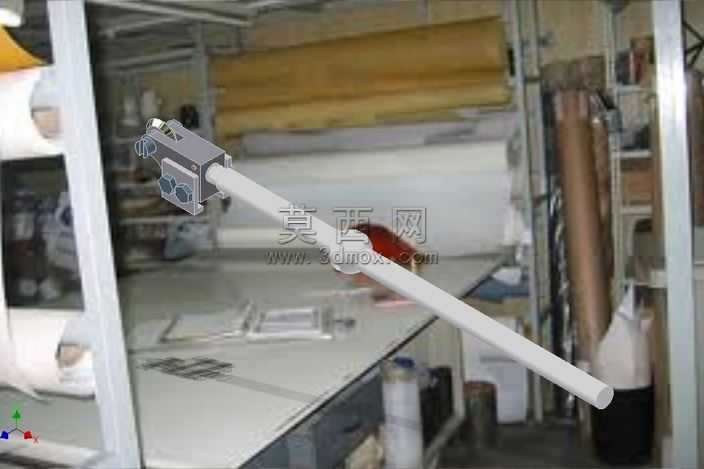

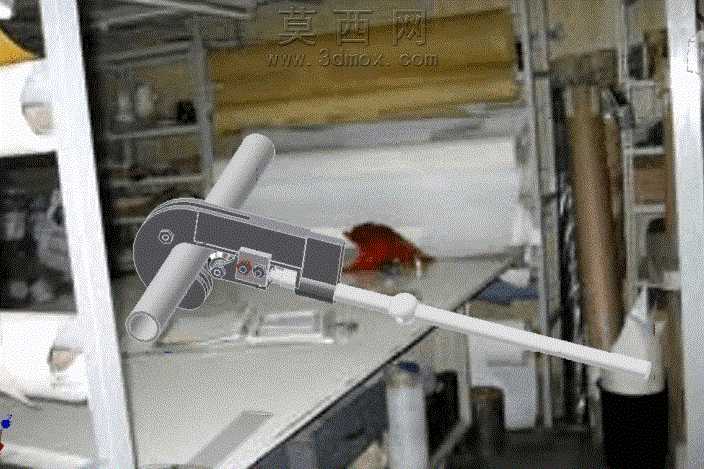

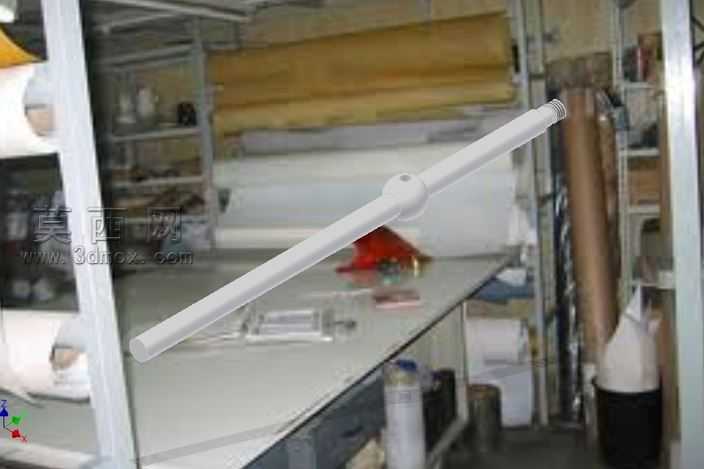

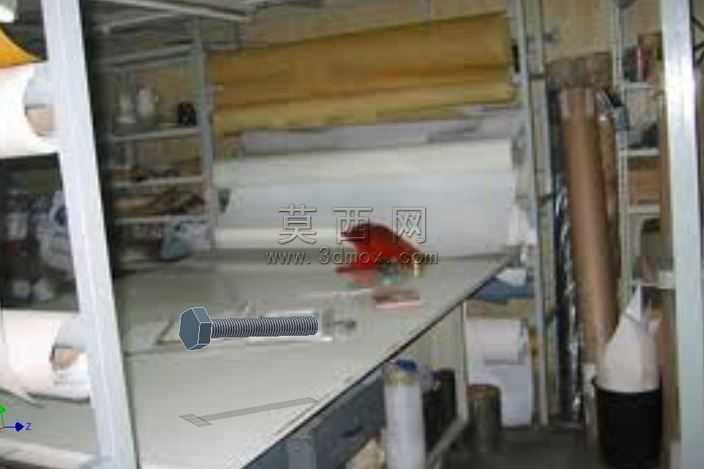

本作品为手动式管道夹紧加工工装的三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对工装的核心夹持模块、力臂传动模块、管道定位基座三大核心部分进行独立草绘，通过约束绑定实现各部件的装配联动，确保手动压下操作杆时，夹持块可沿预设导轨轨迹完成对短管工件的抱紧动作，无结构干涉问题。材质渲染环节针对不同部件做了区分处理：夹持基座采用哑光磨砂金属材质，还原铸铁件的粗糙质感与厚重体量；操作力臂做了亮面金属镀层效果，模拟日常手动工具的防滑镀铬表层；与短管接触的夹持垫块做了橡胶材质的纹理映射，添加细微的颗粒凹凸贴图，还原防滑垫的真实触感，同时对工装表面的紧固螺丝、定位销等小零件做了金属倒角的高光处理，强化结构的精密感。结构设计上采用杠杆增力原理，通过加长操作力臂的长度降低手动操作的施力需求，夹持端设置了可更换的垫块结构，可适配不同外径的短管类工件，基座预留的安装孔位可将整个工装固定在工作台面，避免加工过程中工装移位。设计思路围绕现场管道加工的实际需求展开，摒弃了复杂的气动、电动驱动结构，全机械结构无需外接动力源，适合小型加工车间、现场维修等无动力供应的场景使用，建模过程中对活动部件的运动行程做了限位模拟，确保操作杆压至最低位置时夹持块可完全抱紧常规规格短管，抬起时可预留足够的工件取放空间，整体结构紧凑无冗余部件，所有棱角处均做了工艺倒角处理，避免操作过程中划伤操作人员，同时对工装的受力薄弱部位做了加厚处理，通过有限元模拟验证了结构强度可满足日常管道锻炼、切割、坡口加工的夹持需求，渲染输出时采用车间实景作为背景，搭配柔和的侧方打光，清晰呈现工装的整体形态与各部件的装配关系。
