技嘉半高GT1030独立显卡结构设计

　　这款半高规格的独立显卡，主要面向紧凑型工控主机、迷你商用台式机、薄型HTPC等对机箱内部空间有严格限制的应用场景，这类设备通常无法容纳全高尺寸的扩展卡，常规独立显卡的挡板高度、PCB长度都会超出安装边界，无法完成装配。从实际用途来看，它承担着主机图形输出、基础图形加速的功能，可满足日常办公多屏显示、轻度图形处理、高清视频硬解码的需求，相比核显能够提供更稳定的图形输出能力，也能适配部分对独立显卡有硬性要求的工业控制软件、基础设计类软件的运行需求。

　　从功能特性上看，这款显卡配备HDMI与DVI-D两种视频输出接口，可同时支持两台显示设备输出，适配不同接口规格的显示器、工业显示屏，无需额外转接头即可完成连接；采用单槽厚度设计，不会占用相邻的PCIe插槽空间，在紧凑型主板上安装时，不会干涉旁边扩展卡的装配，对于需要搭载多块采集卡、扩展卡的工控主机来说，单槽设计能够最大化利用有限的主板插槽资源。散热部分采用主动式轴流风扇搭配一体式铝制散热鳍片的结构，风扇直接贴合核心上方的散热底座，能够在低转速下将核心工作产生的热量及时导出，因为GT1030核心本身功耗较低，这种散热结构完全可以满足长时间稳定运行的散热需求，同时风扇运行噪音控制在较低水平，适合对噪音有要求的办公、家用场景。

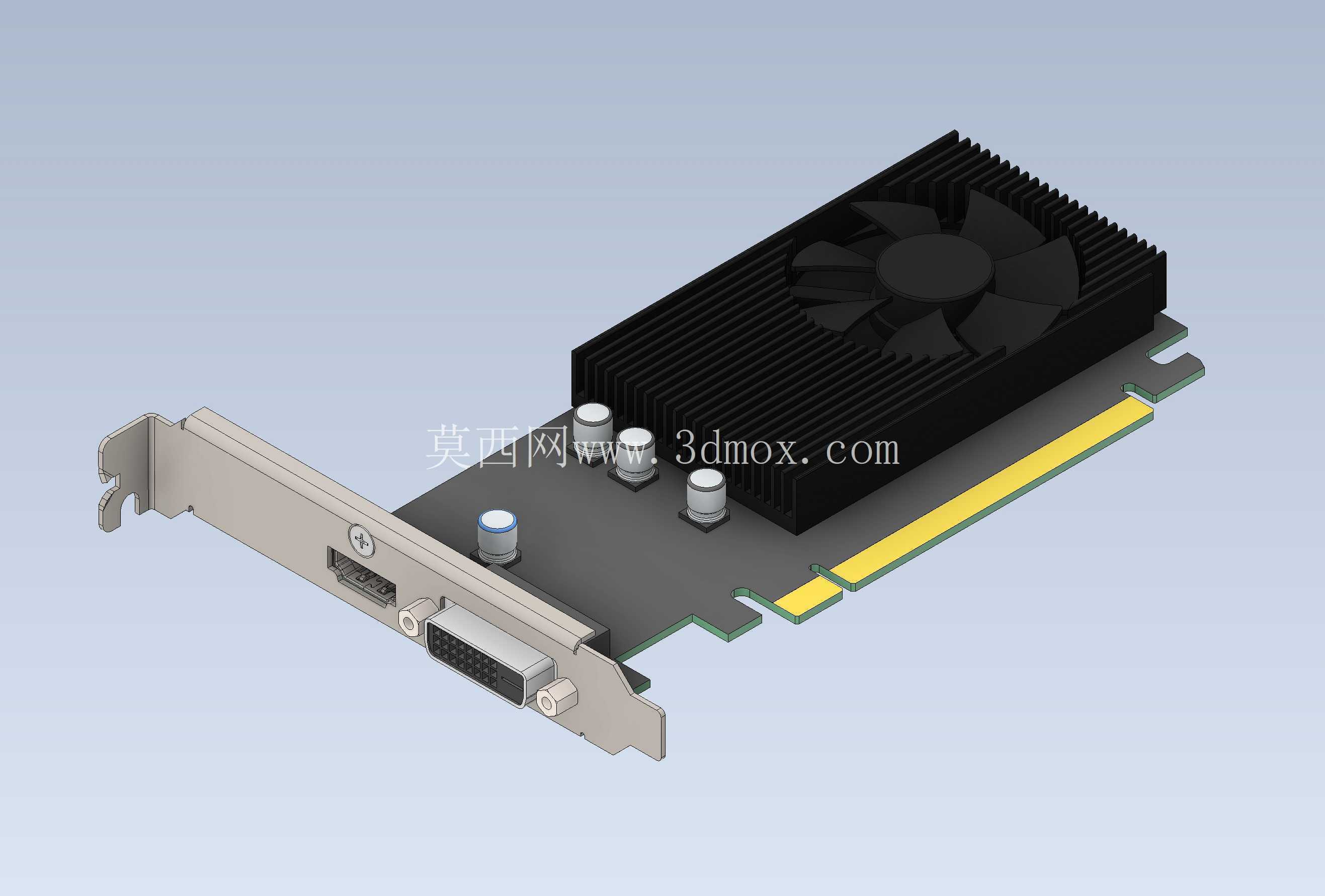

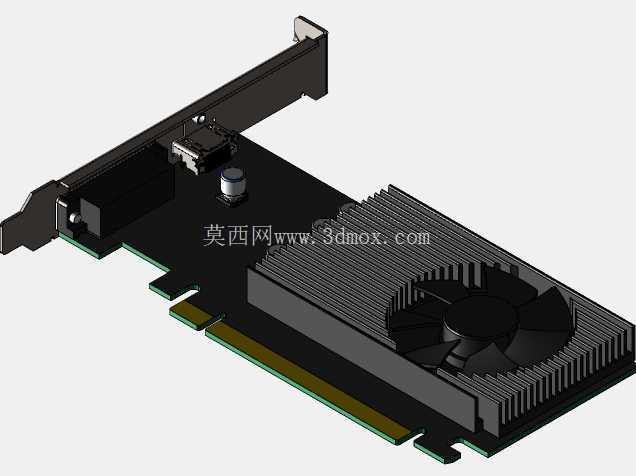

　　设计思路上，这款显卡完全遵循Low Profile半高卡的规范进行布局，PCB板长度控制在半高卡标准范围内，挡板采用短挡板设计，适配2U高度的机箱、薄型小机箱的安装位；PCB板上的元件布局做了紧凑化处理，供电电容、电感都布置在PCB靠近挡板的一侧，避开散热鳍片的覆盖区域，同时核心位置居中，让散热鳍片的重量均匀分布在PCB上，避免长期使用后PCB出现变形弯曲的问题。金手指部分采用标准PCIe x16规格，兼容所有带PCIe x16插槽的主板，向下兼容x8、x4速率的插槽，不会因为插槽速率问题出现无法识别的情况，适配性覆盖近十年内推出的各类台式机主板、工控主板。

　　外形尺寸与安装边界方面，挡板高度严格遵循半高卡的标准尺寸，可直接替换机箱原配的半高扩展挡板，无需额外裁剪或改装；PCB长度控制在170mm以内，厚度不超过20mm，安装时不会与机箱内的硬盘架、内存插槽、CPU散热模块产生干涉；显卡整体重量控制在200g左右，无需额外的显卡支撑结构，仅靠挡板螺丝和PCIe插槽的固定力即可完成稳固安装，长期使用也不会出现插槽受力变形的问题。接口部分的突出高度与挡板齐平，插上线材后不会超出机箱侧边的边界，不会影响机箱侧盖的闭合。在结构细节上，输出接口处做了金属加固处理，频繁插拔线材也不会出现接口松动、焊盘脱落的问题；散热鳍片采用穿片工艺，鳍片与底座结合紧密，热阻更低，风扇采用4pin温控接口，可根据核心温度自动调节转速，在低负载下风扇甚至可以停转，进一步降低运行噪音，同时延长风扇的使用寿命。PCB板边缘做了圆角处理，安装时不会划伤操作人员的手部，也不会刮伤机箱内的其他线材。
