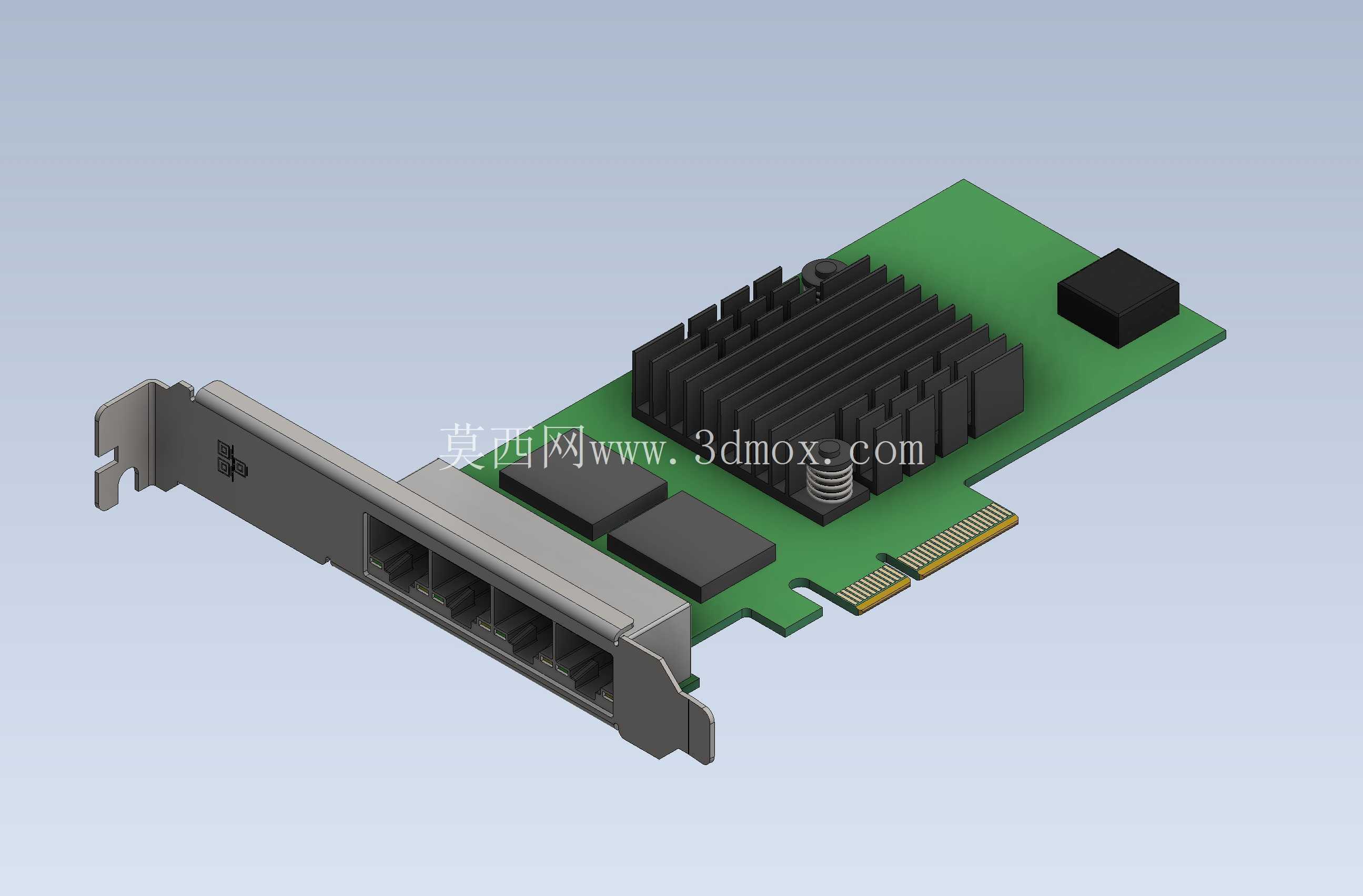

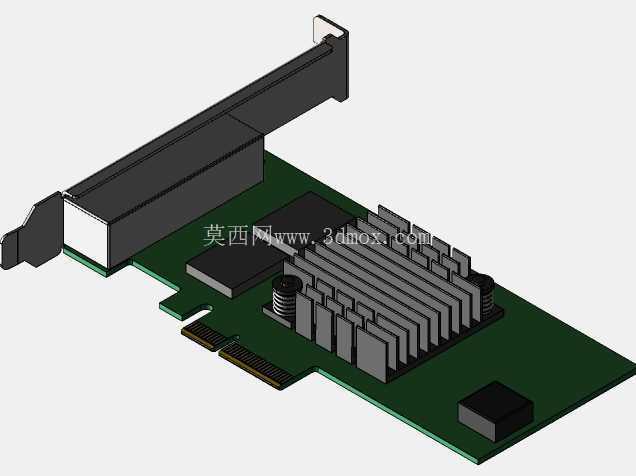

英特尔I350-T4V2BLK四口服务器网卡结构

　　这款四口以太网服务器适配器的三维结构，完整还原了板卡类网络扩展设备的典型硬件布局，可直接用于服务器机箱内部结构干涉校验、机架式设备布线仿真、工业控制机柜网络扩展模块的选型匹配场景。在常规1U/2U机架式服务器的硬件配置中，这类多网口适配器承担着网络链路冗余、多网段隔离、虚拟化网络分流的核心作用，尤其是在工业现场数据采集、存储节点集群组网、边缘计算网关部署场景下，四个独立RJ45接口可同时承载不同业务流的数据传输，避免单网口带宽瓶颈带来的传输延迟问题。

　　从结构设计逻辑来看，板卡主体采用标准PCI Express x4接口的金手指设计，金手指区域的长度、缺口位置完全符合PCIe CEM规范要求，可直接适配服务器主板上的PCIe扩展插槽，安装时金手指沿插槽导轨垂直插入，挡板上的固定孔位与机箱后侧的标准安装螺柱完全对齐，无需额外调整安装位置即可完成固定。板卡上的散热鳍片采用铝合金挤压成型结构，鳍片底部完全覆盖主控制芯片区域，通过导热垫与芯片表面贴合，在机箱风道的强制对流作用下，可将芯片满负载运行时的温度控制在合理区间，鳍片的高度经过严格控制，不会与相邻PCIe插槽的扩展卡产生空间干涉，满足1U超薄服务器的内部空间限制要求。

　　板卡上的元件布局遵循高速信号布线的基本原则，四个RJ45网络接口沿挡板侧等距排列，接口之间的间距符合标准机柜后侧的布线空间要求，每个网口对应的网络变压器、滤波电容均布置在接口与主芯片之间的信号路径上，缩短高速信号的传输路径，减少信号反射与串扰。板卡尾部的去耦电容、电源管理芯片布置在金手指供电引脚的近端，保证供电回路的阻抗最小，避免大流量数据传输时出现供电波动。挡板采用标准半高/全高兼容的结构设计，可根据服务器机箱的规格更换对应高度的挡板，适配不同安装场景的需求，挡板上的弹片结构可与机箱壁紧密贴合，实现良好的电磁屏蔽效果，减少板卡工作时对外的电磁辐射，同时避免外界电磁干扰影响网络信号的传输稳定性。

　　在实际建模过程中，对板卡上的非关键结构做了合理简化，省略了芯片表面的丝印标识、微小阻容元件的细节结构，保留了所有影响安装与干涉校验的关键尺寸：包括板卡的总长度、总宽度、PCB板厚度，散热鳍片的高度与投影范围，挡板的外形尺寸与固定孔位坐标，RJ45接口的突出长度与插拔空间需求，金手指的插入深度与位置公差。这些关键尺寸的精准还原，可让结构工程师在做整机装配仿真时，准确判断该网卡与机箱内其他部件（如CPU散热风道、内存插槽、硬盘托架、走线槽）的空间关系，提前规避安装干涉问题，减少物理样机试装时的修改次数。

　　在工业自动化场景中，这类多网口网卡常被用于工业服务器、视觉检测工控机、数据采集网关设备中，四个网口可分别连接现场PLC设备、视觉相机、上位机监控网络、企业办公网络，实现不同网络域的物理隔离，避免跨网络的数据干扰。建模时特意保留了板卡上的定位孔位置，这些定位孔可用于工控机内部的板卡辅助固定，在设备存在振动的工业现场，额外的固定点可避免长期振动导致金手指接触不良的问题。板卡上的主电容、接口元件的外形均按照实际物料尺寸建模，可用于设备的热仿真分析，模拟不同风道下板卡表面的温度分布，验证散热方案是否满足工业宽温环境下的运行要求。
