英伟达Jetson Nano开发板专用防护外壳

　　这款外壳是针对英伟达Jetson Nano嵌入式开发板做的定制化防护结构，在边缘计算、小型智能终端部署场景里，裸板直接使用很容易出现积灰、接口磕碰、静电击穿的问题，尤其是在教学实验台、移动机器人载板、户外小型AI识别节点这类部署场景下，开发板长期暴露在外，引脚误触、散热风道混乱、外接天线固定不牢都是实际使用中高频出现的故障诱因，这款壳体的设计就是围绕这些实际工程痛点展开的。

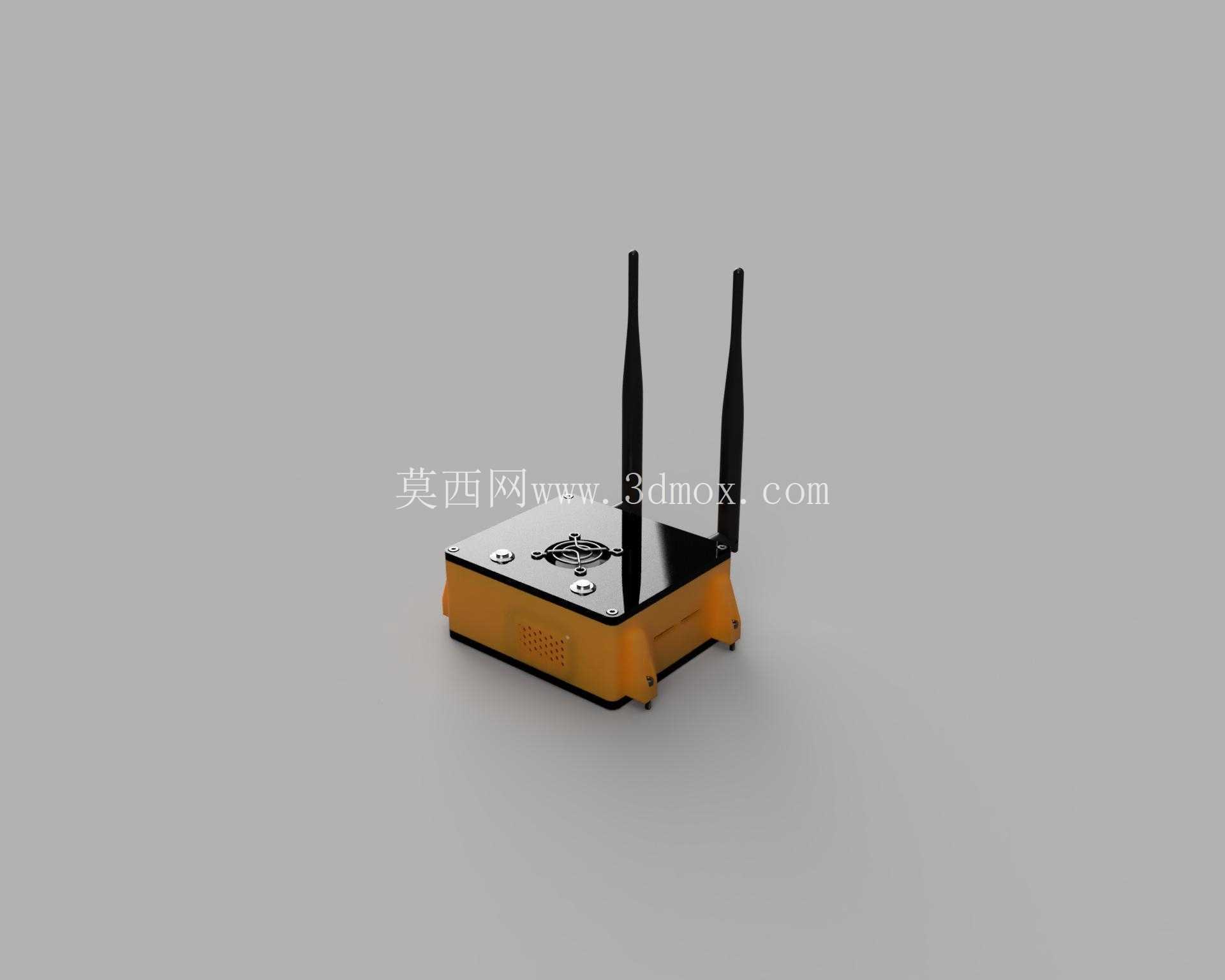

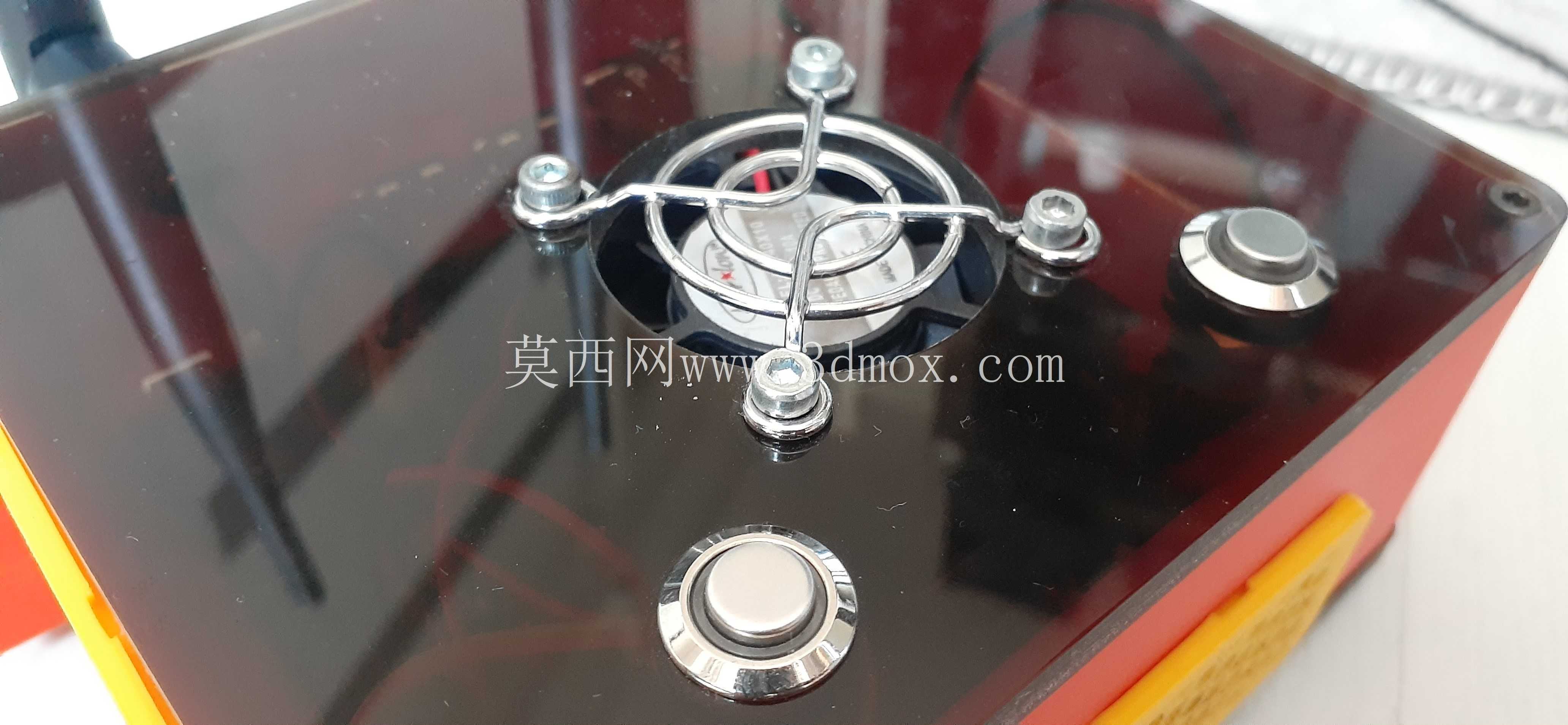

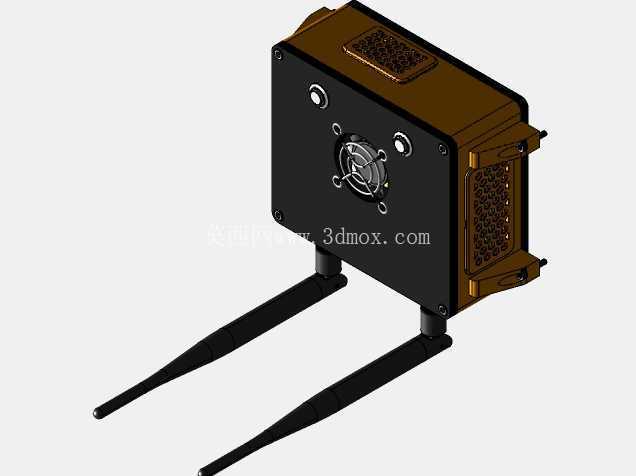

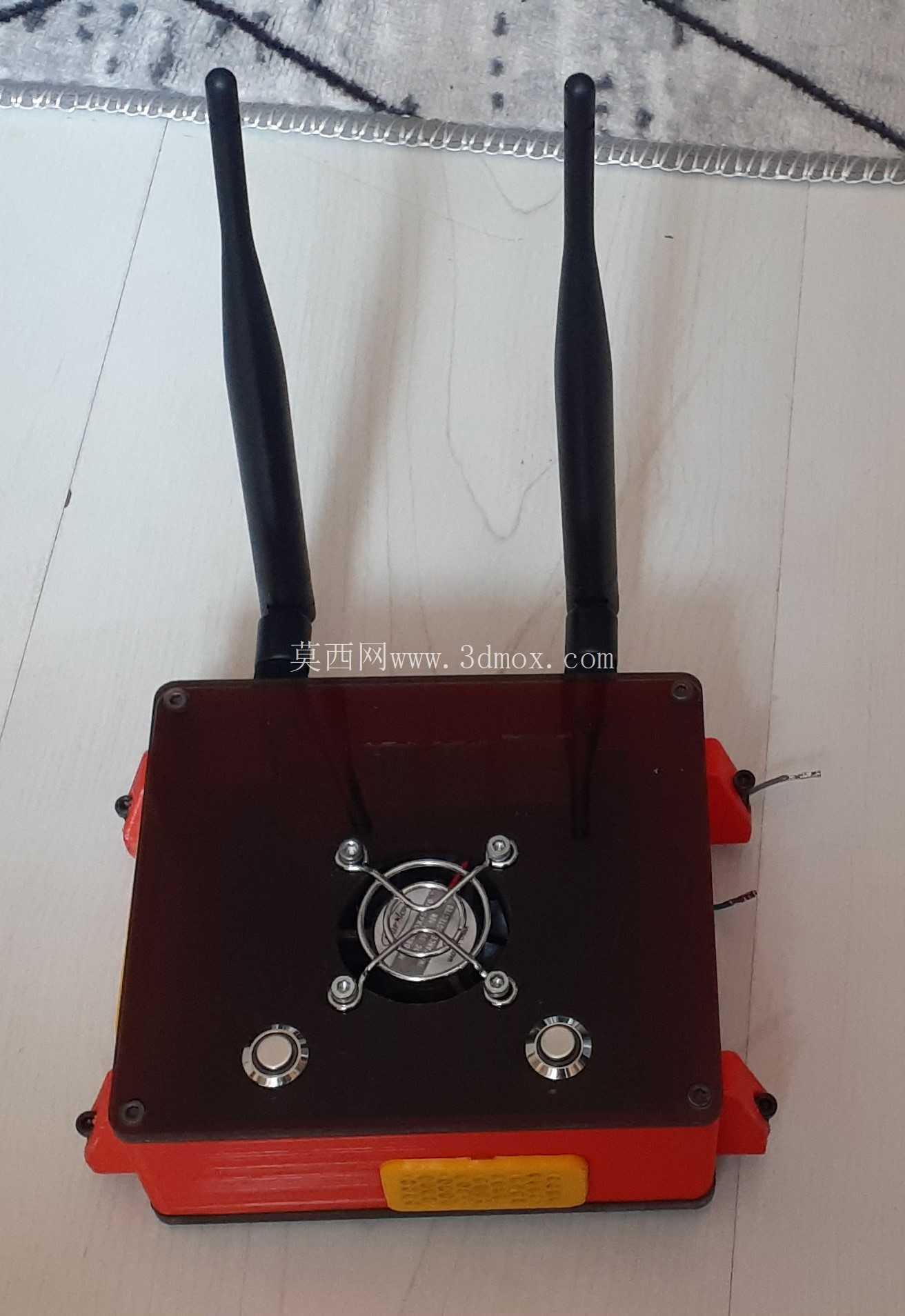

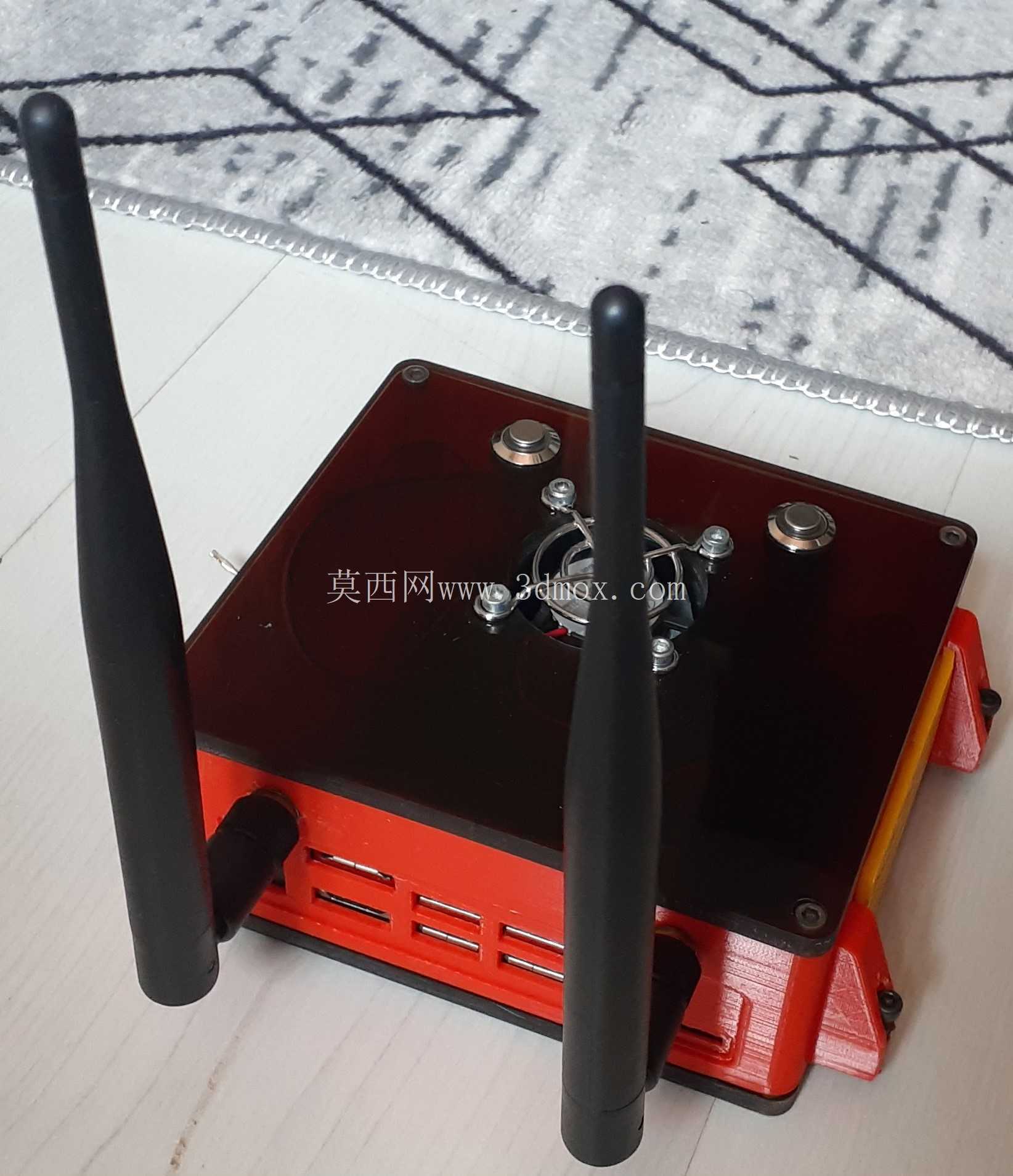

　　从结构设计思路来看，壳体采用上下分模的结构形式，下半部分为橙色主体承载腔，完全匹配Jetson Nano开发板的PCB轮廓尺寸，内腔预留了核心板、内存芯片、接口排针的避让空间，安装时不需要对原有开发板做任何裁切或改装，直接将裸板卡入内腔的定位柱即可完成固定，定位柱的高度经过校准，刚好承托PCB板的安装孔位，避免板件受挤压出现形变。上盖为黑色平面盖板，表面预留了复位按钮、电源开闭按钮的伸出孔位，两个按键的开孔位置完全对齐开发板上的微动开关坐标，装配后按键帽可以顺畅按压，不会出现卡滞、偏位的问题，同时上盖还预留了天线安装位，配套的两根外置WiFi/蓝牙天线可以垂直固定在上盖表面，避免天线倒伏带来的信号遮挡问题，相比裸板直接粘贴天线的方式，固定后的天线信号稳定性提升明显。

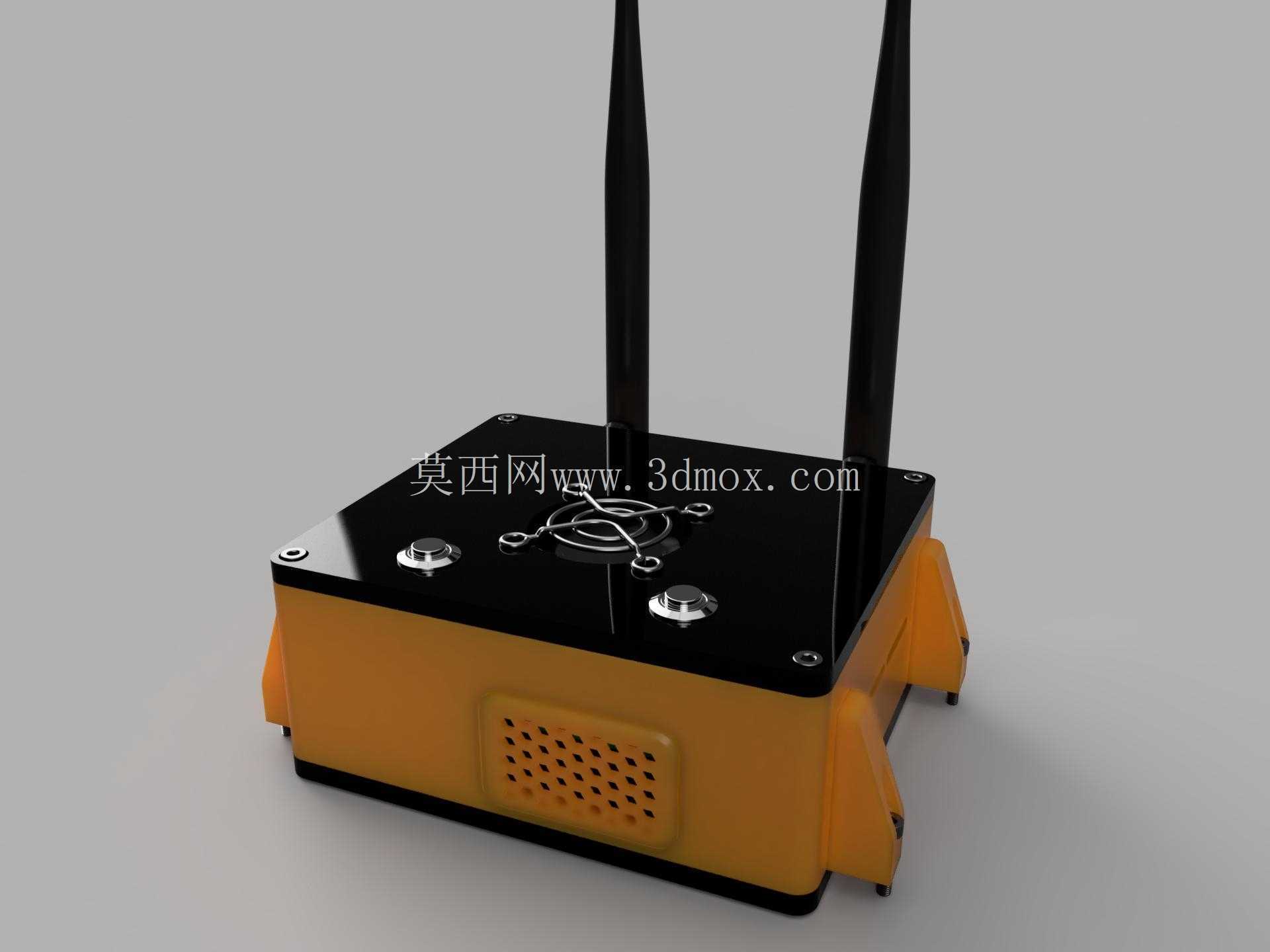

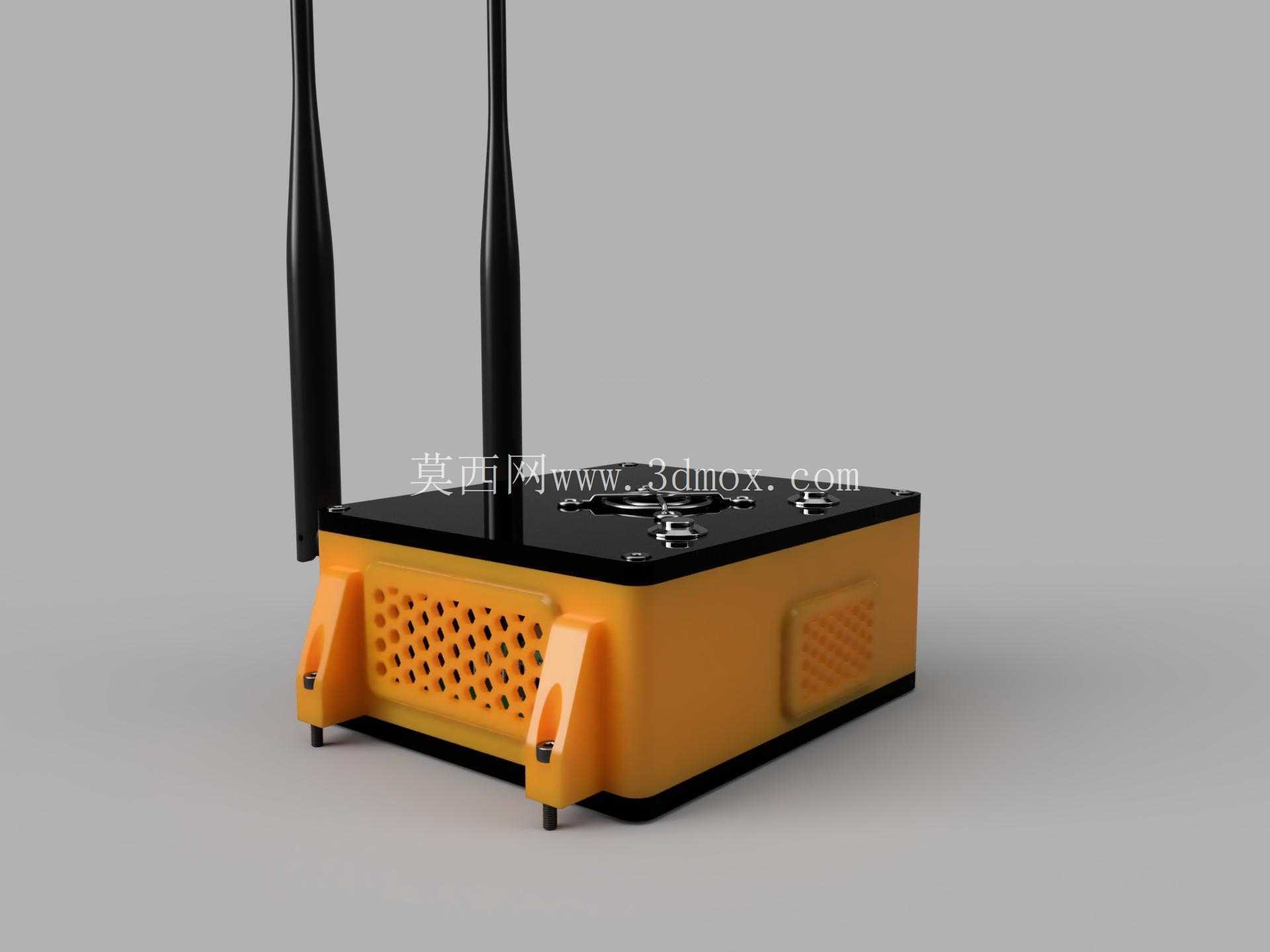

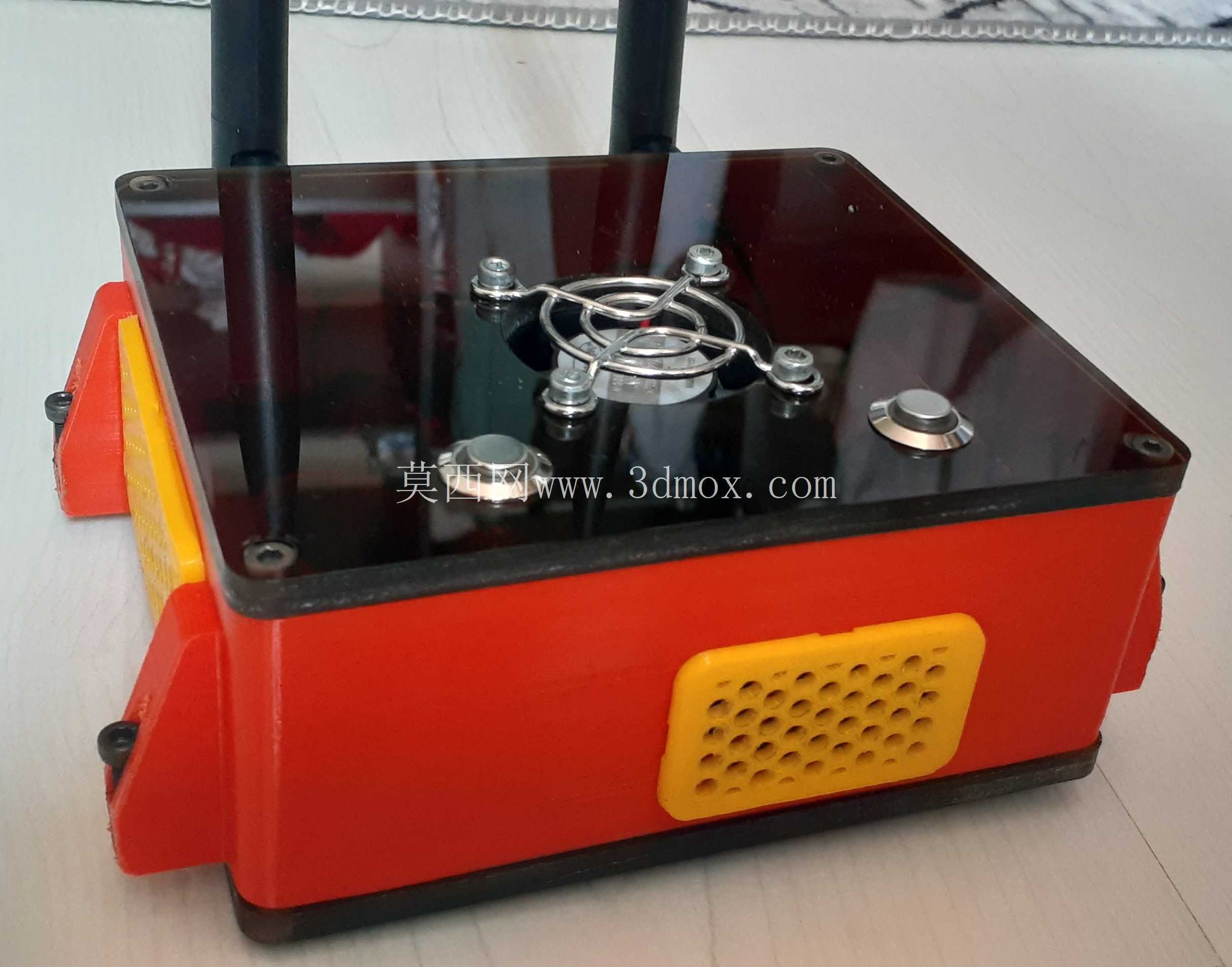

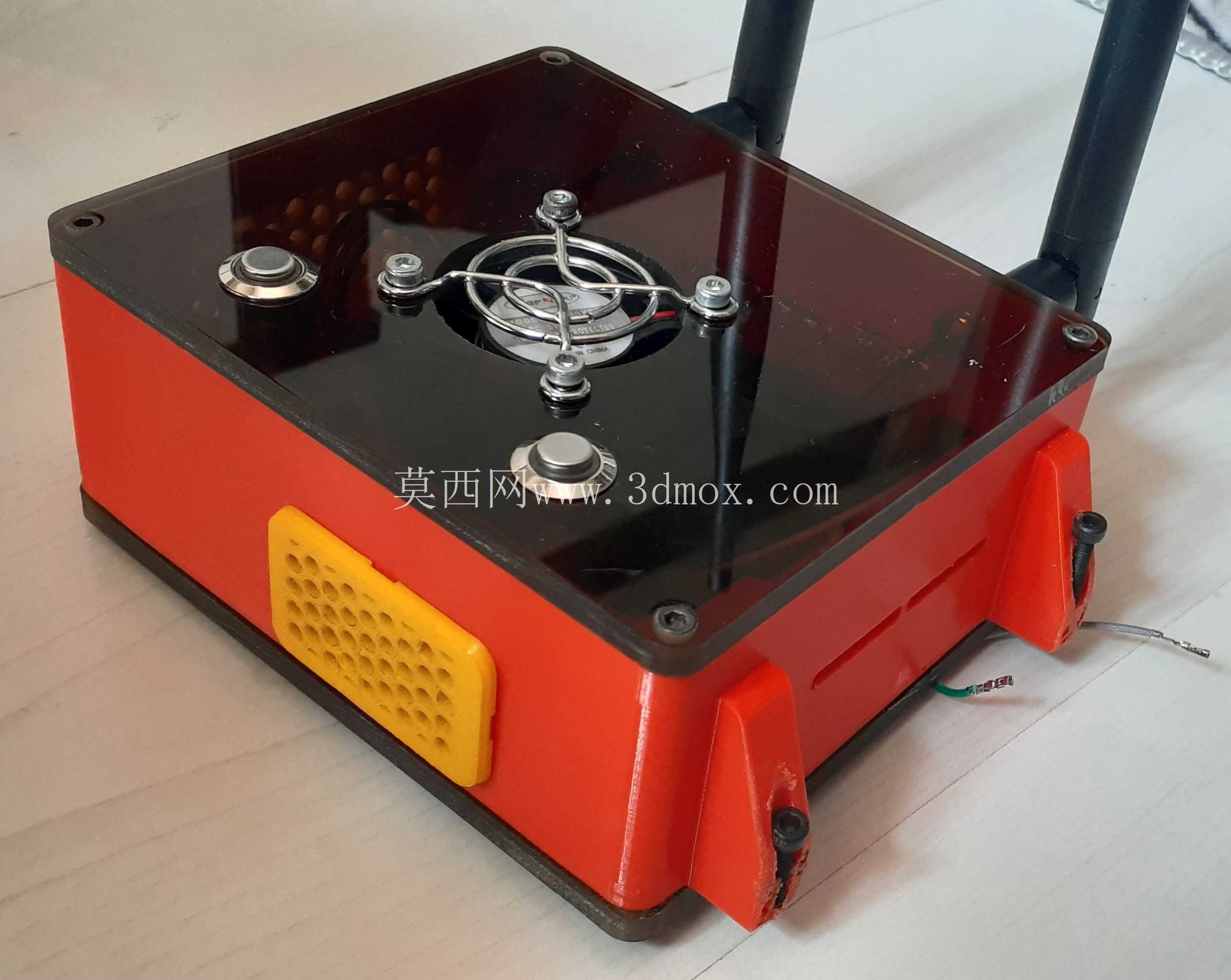

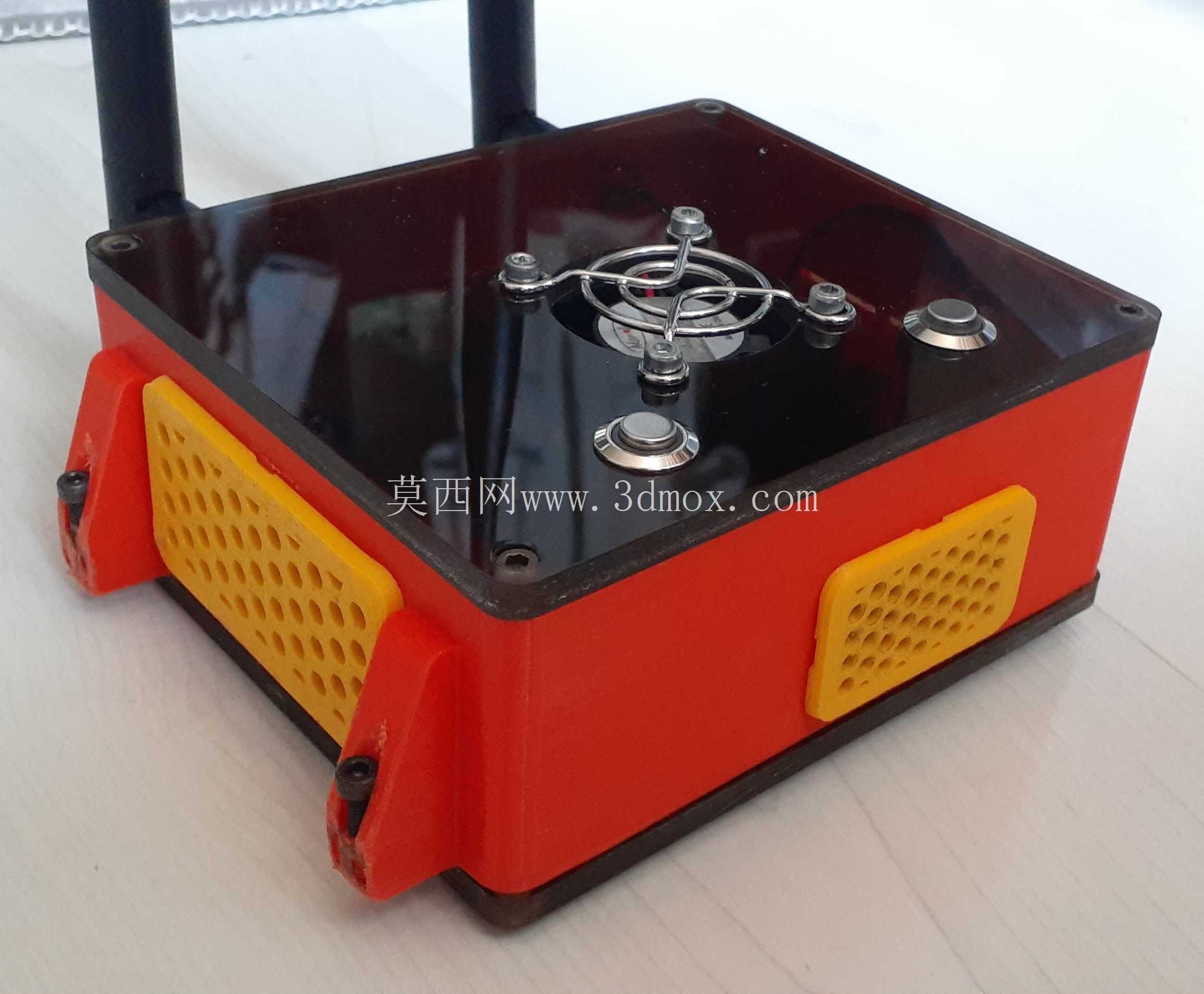

　　壳体侧面专门设计了阵列式通风孔，通风孔的开孔位置正对开发板核心SoC的散热区域，配合内腔预留的风扇安装位，可以形成顺畅的进出风风道，避免封闭壳体带来的热量堆积问题，在持续运行AI推理负载的工况下，壳体内的空气可以通过侧孔形成对流，将核心芯片产生的热量及时排出，保证开发板长时间运行不会出现过热降频。壳体的边角做了带支撑脚的凸起结构，四个支撑脚将整个壳体抬离安装面3mm左右，既可以避免底部直接接触安装面造成的磨损，也能给底部的进风预留空间，同时支撑脚的结构做了加强筋处理，即使壳体受到轻微的侧向冲击，也不会出现边角断裂的问题。

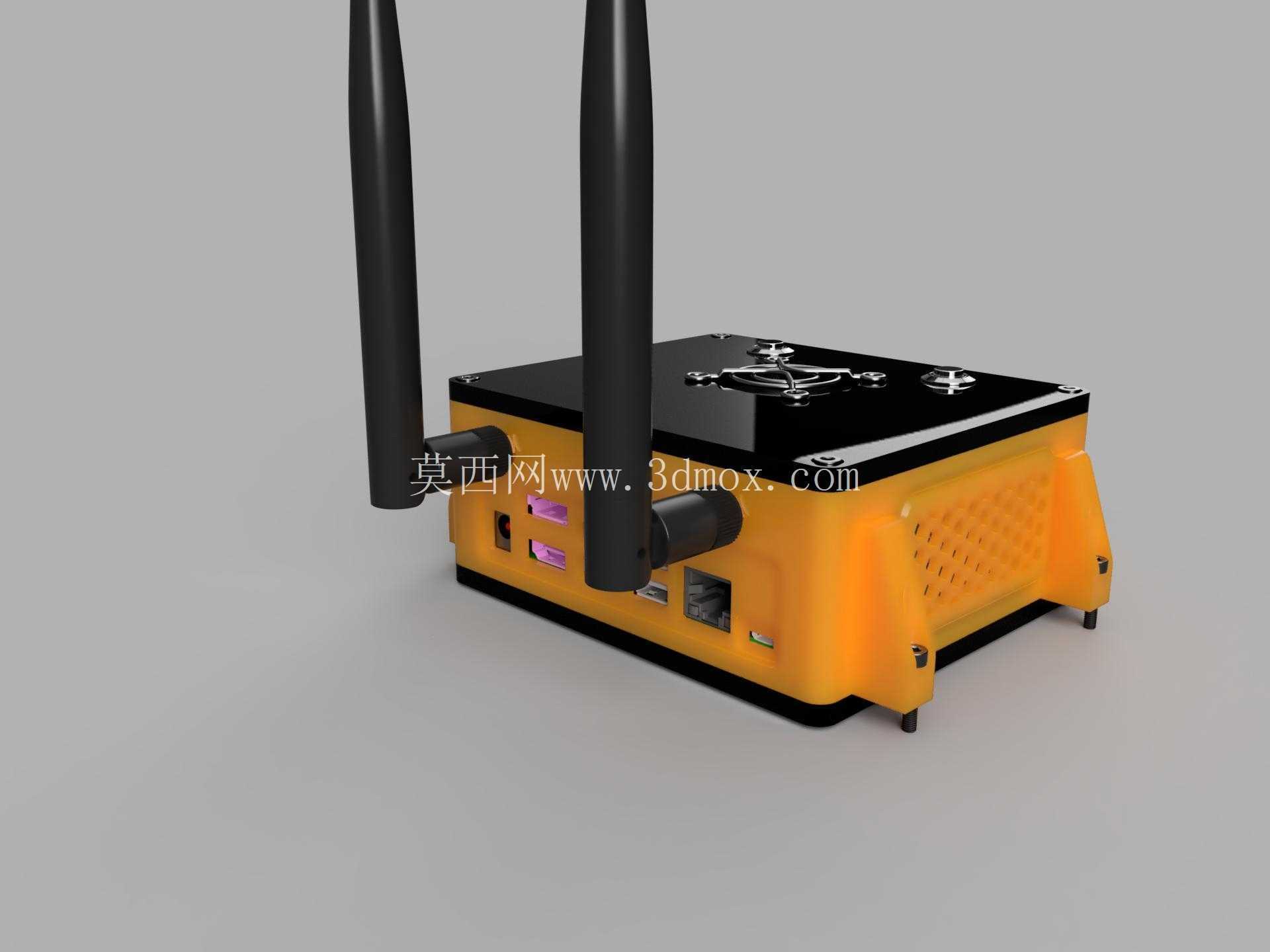

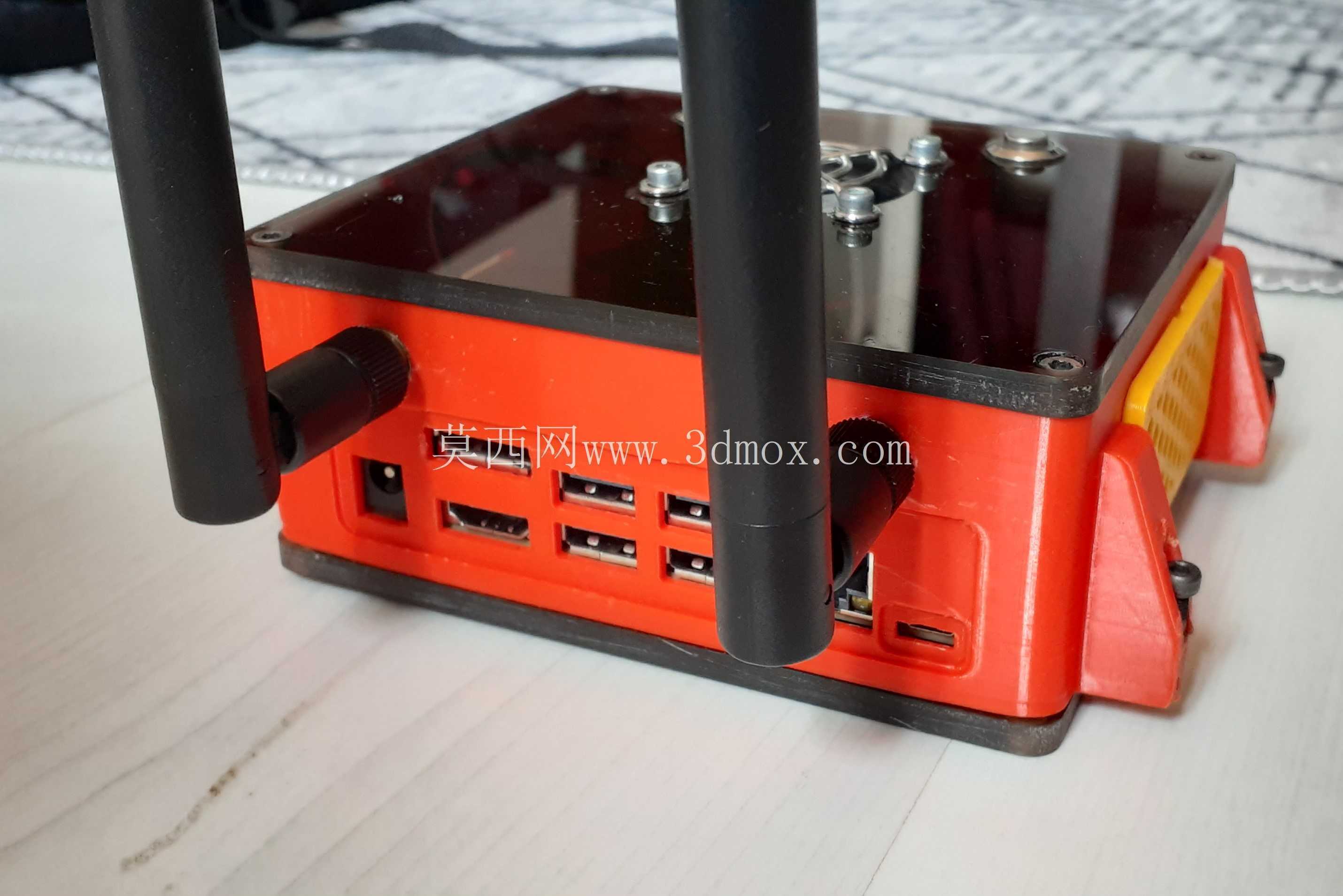

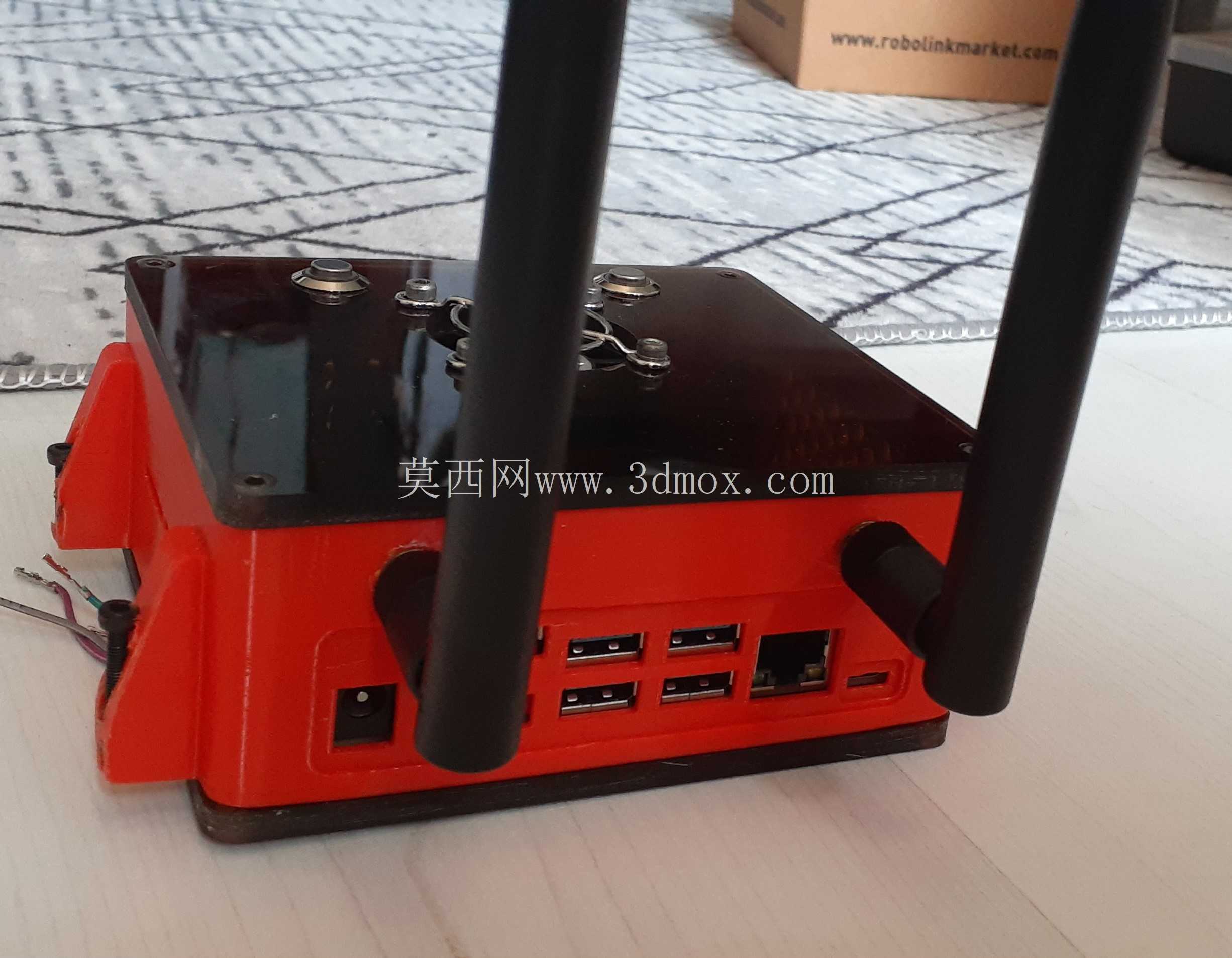

　　从安装边界来看，壳体的整体外轮廓尺寸完全控制在开发板外接接口的延伸范围内，侧面预留了USB接口、HDMI接口、以太网口、GPIO排针的对应开口，所有外接接口都可以在不拆卸外壳的情况下正常插拔，不需要额外定制转接线材，上盖和下壳采用螺丝固定的方式，四个角的固定孔位做了沉头设计，螺丝锁紧后表面保持平整，不会出现凸起刮蹭的问题。在实际应用中，这款外壳既可以用于实验室环境下的开发板日常防护，避免实验过程中焊锡渣、导线头掉落到板件上造成短路，也可以用于小型智能设备的成品外壳，比如搭载Jetson Nano做的视觉识别小车、边缘计算网关、AI监控节点等场景，直接将装好外壳的开发板固定到设备机架上即可，不需要额外设计防护结构，大幅缩短小型智能终端的开发周期。壳体的壁厚设计适配FDM3D打印的工艺要求，最小壁厚不小于1.5mm，打印过程中不需要添加额外支撑，拆分后的上下两个部件都可以直接打印成型，打印完成后只需要简单去除毛边即可完成装配，不需要做二次打磨或粘接，对于需要小批量制作样机的开发者来说，可以快速制作出可用的防护壳体，验证整机的装配效果。
