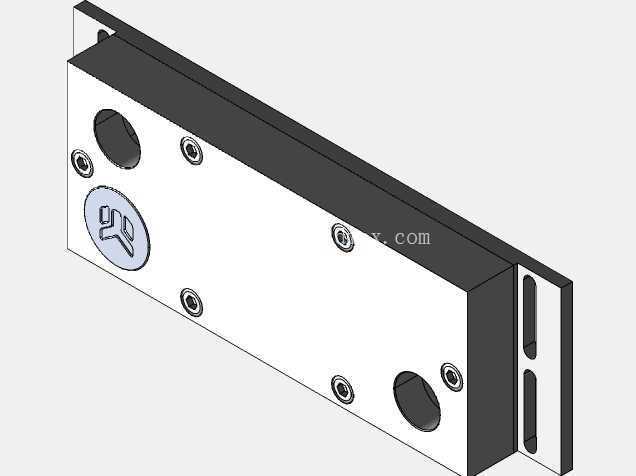

EK-RAM Monarch X4镍款内存水冷散热块结构

　　这款散热组件主要面向DIY高性能台式机、超频工作站的内存散热场景，针对高负载运行下内存模块积热导致的频率上不去、运行稳定性下降的痛点设计，核心作用是通过液冷循环带走内存颗粒工作产生的热量，替代传统风冷内存散热片，满足极限超频、长时间高负载运算场景下的内存温控需求。从结构设计来看，整体采用长条形矩形主体布局，主体材质为镀镍金属，表面做了高光镜面处理，既保证了金属结构的导热效率，也能避免长期使用冷却液接触带来的氧化腐蚀问题。

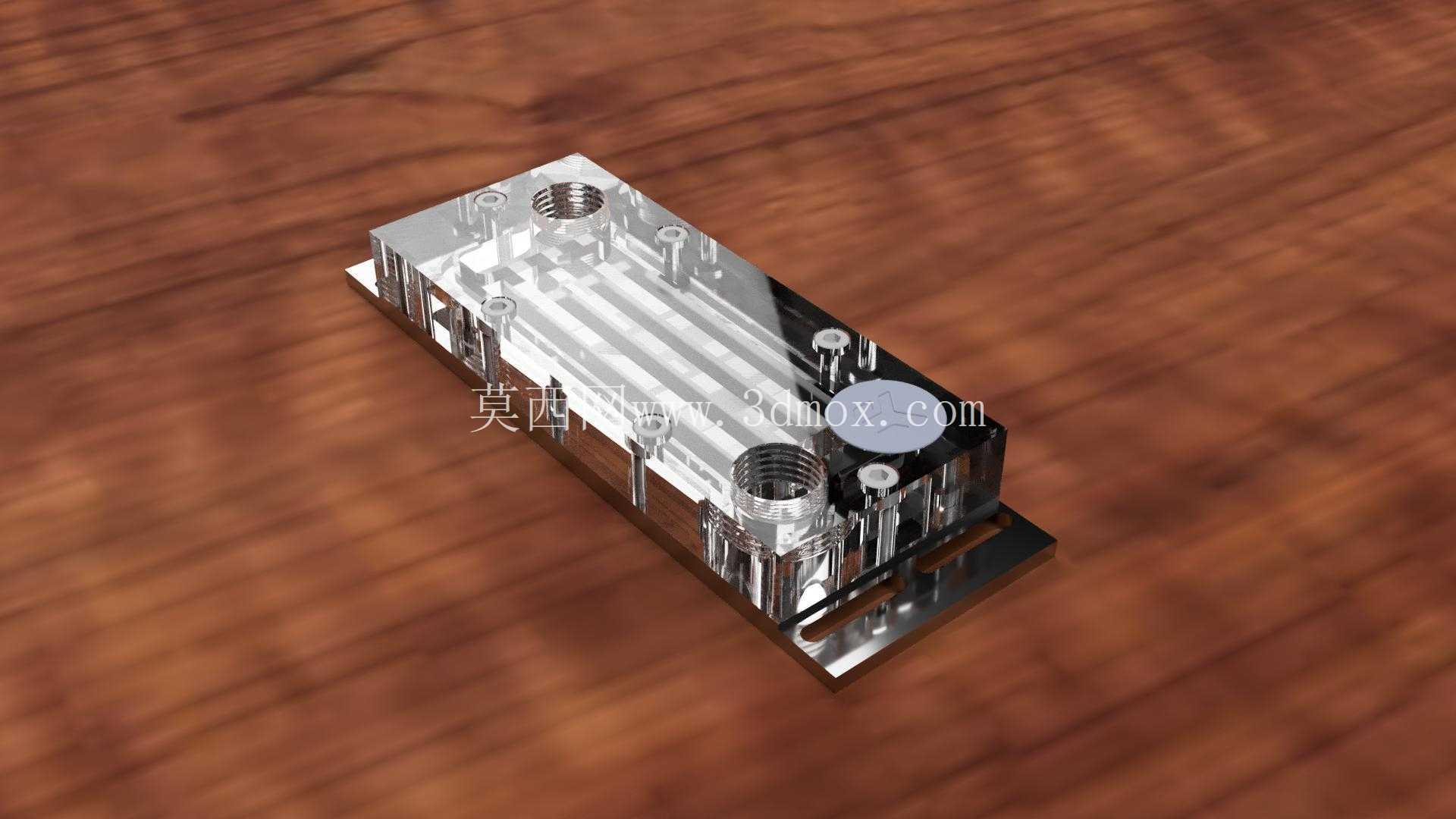

　　主体内部设计了多道平行的流道结构，流道走向完全覆盖下方安装位对应的内存颗粒排布区域，冷却液从一端的标准G1/4螺纹接口进入后，会顺着内部流道均匀冲刷对应内存颗粒位置的导热基底，再从另一端的同规格接口流出，整个流道没有直角死区，能最大程度降低流阻，避免冷却液在腔体内部形成滞流区影响换热效率。安装边界方面，整体长度适配四根标准DDR规格内存的并排安装宽度，安装时直接替换内存原厂自带的散热片，通过底部的扣具结构压合在内存颗粒表面，接触面做了高精度平面处理，平面度控制在0.02mm以内，配合导热垫可以填充颗粒表面与散热块基底之间的微小间隙，降低接触热阻。

　　主体两侧预留了标准的水冷接头安装位，接口垂直于主体顶面设置，不会干涉相邻内存插槽的安装，也不会和主板上方的CPU风冷散热、显卡等部件产生空间冲突，整体安装高度控制在15mm以内，适配绝大多数机箱的内存区域空间，即使是ITX小机箱也能顺利安装。设计过程中重点考虑了多内存并排安装的兼容性，主体侧面的固定柱位置做了内凹处理，不会和内存PCB板边缘的元件产生剐蹭，扣具的压力经过调校，既能保证导热垫充分压合接触，又不会因为压力过大导致内存PCB变形、颗粒虚焊。

　　顶部的透明视窗设计一方面可以直观观察内部冷却液的流动状态，方便用户排查水路气泡、堵塞等问题，另一方面也兼顾了侧透机箱的视觉展示效果，透明视窗和金属主体之间采用密封圈压合密封，密封槽做了错位设计，能承受常规水冷系统1.5bar以内的工作压力，不会出现漏液风险。实际使用中，这款散热块可以将满载运行的内存颗粒温度控制在比环境温度高10-15℃的区间，相比传统风冷内存散热有20℃以上的温控优势，能支持内存运行在更高的频率与电压下，同时避免长期高温导致的内存颗粒寿命衰减问题。结构上没有多余的冗余设计，所有的腔体壁厚都经过强度校核，在保证耐压能力的前提下尽可能降低整体重量，避免长期使用后对内存插槽产生过大的下压力导致插槽变形。接口位置的螺纹做了精密攻丝处理，和标准水冷接头的配合公差控制在合理范围，安装时不需要额外生料带就能实现可靠密封，降低用户安装的操作难度。
