旭邦57A/B大当量穿甲弹药三维建模作品

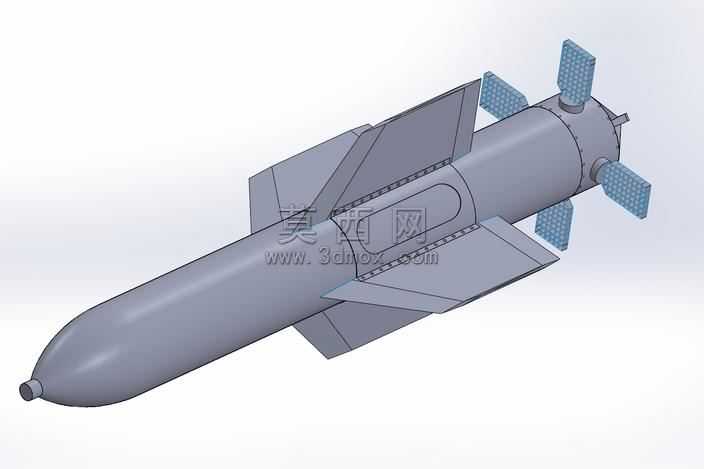

本作品为旭邦57A/B大当量穿甲弹药的三维建模成果，建模过程严格参考该型弹药的公开外形参数与结构特征，采用参数化建模方式完成全结构还原。首先在建模阶段，以弹体中轴线为基准搭建全局坐标系，先完成卵形弹头的曲面构建，通过多段样条曲线拟合弹头的气动外形，保证曲面曲率连续无拐点，弹头前端的触发探杆结构单独建模后与弹头主体做布尔合并，还原实弹的前端探测结构。弹身主体采用回转体建模方式，按照实弹的弹径比例绘制截面草图后回转生成基础实体，弹身中部的导引舱段做了分段结构刻画，还原了舱段对接的接缝细节，同时在弹身对应位置刻画了走线凹槽与安装卡扣的细微结构，还原实弹的装配特征。弹翼部分分为两组，中部的主弹翼采用大后掠角梯形翼面设计，翼面与弹身的连接段做了加厚的翼根结构，还原实弹的翼身融合过渡特征，尾部的四片小型稳定尾翼采用格栅翼结构，建模时单独绘制每一片格栅的网格结构，再通过圆周阵列完成四片尾翼的布局，尾翼与弹尾的连接转轴也做了细节还原，可直观展示尾翼的转动结构特征。材质渲染阶段，弹体主体采用哑光航空铝合金材质，调整金属粗糙度参数还原弹药外壳的哑光金属质感，格栅尾翼部分采用稍浅的金属色调，区分不同部件的材质差异，翼根与弹身连接部分做了轻微的做旧质感处理，模拟实弹使用中的轻微磨损痕迹，整体渲染采用白底工作室光照环境，通过多组柔光光源突出弹体的曲面轮廓与结构细节，无多余光影干扰，可清晰展示全弹的外形结构特征。建模过程中对各部件的比例做了反复校验，保证弹体长径比、弹翼后掠角、尾翼安装角度均与公开资料中的参数一致，各部件之间的装配关系完全还原实弹的结构逻辑，可用于军工科普展示、气动外形参考、相关教学演示等场景，模型结构规整，无多余碎面与重叠几何体，各部件可单独拆分编辑，具备良好的可修改性。
