立式显卡转向安装固定支架结构设计

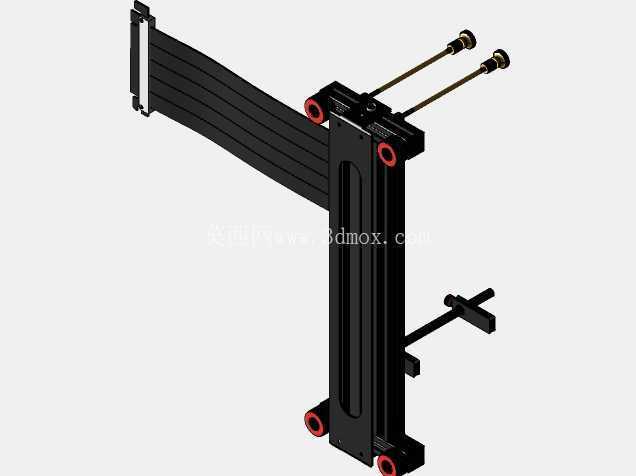

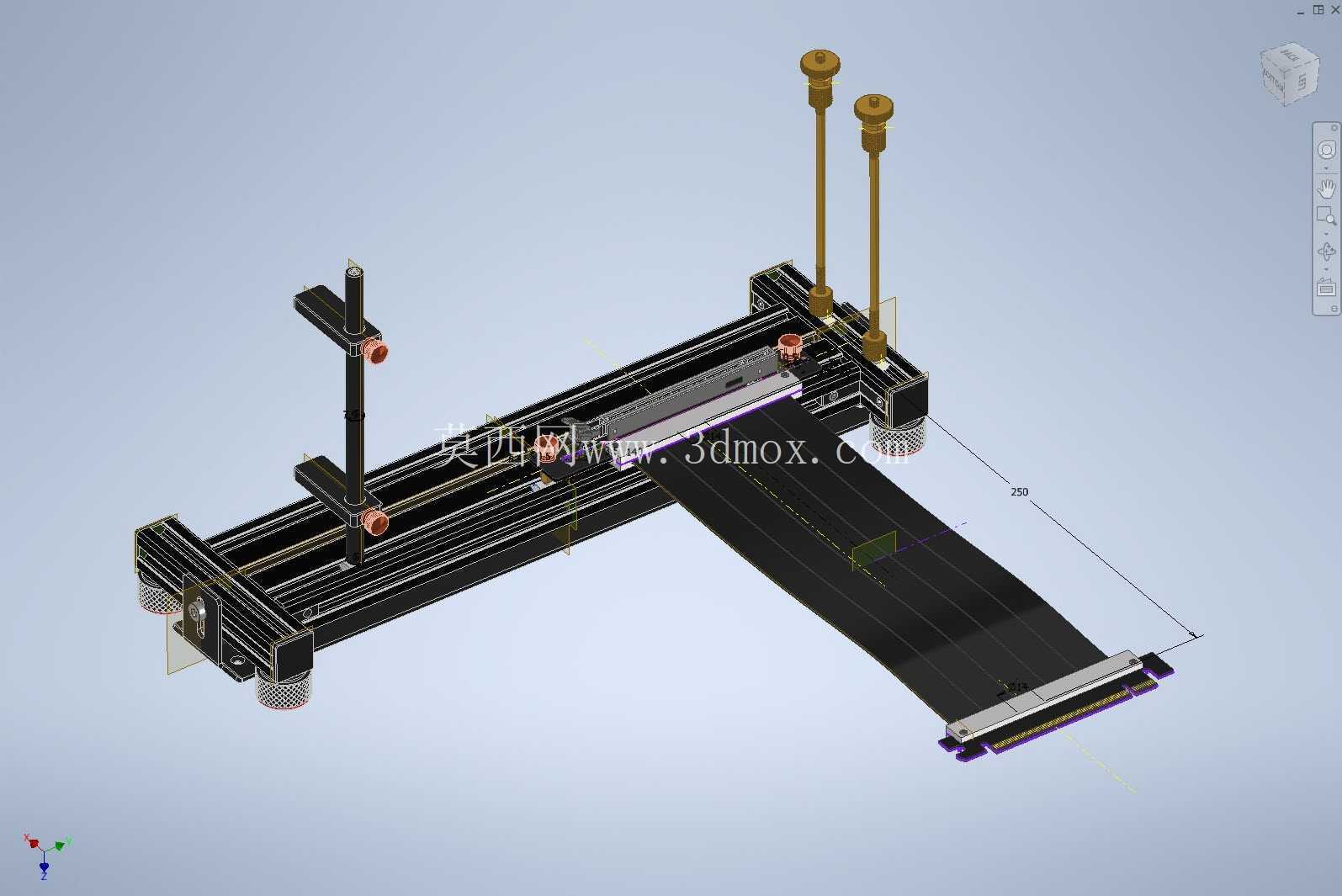

　　设计阶段最先敲定的是承载导轨的跨距，两根平行导轨的中心距完全匹配标准ATX、MATX、ITX主板的PCIe插槽安装位横向间距，导轨上预留的长圆形调节孔可以适配不同长度的消费级、入门专业级显卡，安装时不需要对机箱原有结构做打孔、切割等破坏性改装，直接利用机箱原有PCIe挡板位的固定螺丝孔位就能完成底座固定，适配市面上绝大多数带侧透面板的标准台式机箱。支撑立柱的高度设计做了多档位调节考量，立柱上每隔10mm设置一个定位孔位，可以根据不同厚度显卡的安装需求、机箱内部CPU风冷散热器的高度边界、内存马甲的高度边界调整压块的固定高度，压块内侧贴有绝缘缓冲垫，既可以避免显卡PCB被硬质金属压块划伤，也能抵消机箱运输、移动过程中产生的振动，防止显卡出现松动移位。这套垂直GPU安装结构，核心解决传统卧式显卡安装带来的机箱内部空间挤占、散热风道受阻、重型显卡长期使用主板PCIe插槽受力变形的问题，广泛应用于DIY台式主机改装、紧凑型ITX机箱装机、侧透机箱展示型装机、工业控制计算机内部显卡固定、小型工作站硬件布局优化等场景。从结构组成来看，整套装置包含双平行铝型材承载导轨、显卡端部固定压块、可调节高度支撑立柱、柔性PCIe转接排线、底部减震支撑脚五个核心部分，没有多余的冗余结构，所有部件都服务于显卡垂直转向安装的核心需求。

　　柔性PCIe转接排线采用屏蔽层设计，弯折寿命满足多次装机调整需求，排线长度预留了足够的调整余量，既不会因为排线过短拉扯显卡金手指或主板插槽，也不会因为排线过长挤占机箱内部的散热风道，排线两端的金手指做了镀金处理，降低信号传输损耗，保证PCIe信号的传输稳定性，避免高负载下显卡出现掉速、识别异常的问题。底部的四个支撑脚采用减震橡胶材质，一方面可以将整套支架的载荷均匀传递到机箱底板，避免应力集中在机箱PCIe挡板的薄钢板上造成钢板变形，另一方面可以吸收显卡风扇高速运转时产生的微幅振动，降低振动传导到机箱壁产生的共振噪音。

　　实际安装过程中，操作人员只需要先将支架底座固定在机箱对应位置，调整支撑立柱到适配高度，再将显卡通过转接排线连接到主板PCIe插槽，把显卡尾部放置在导轨承载面上，调整好前后位置让显卡输出接口对准机箱预留的挡板位，最后锁紧压块的固定螺丝即可完成安装，整个过程不需要复杂的专用工具，普通装机人员按照装配逻辑就能快速完成。结构设计上做了充分的边界尺寸校核，整套支架安装完成后的总高度控制在常规中塔机箱的显卡安装限高范围内，导轨的前后调节行程覆盖从170mm到330mm长度的主流显卡，不会和机箱前部的冷排安装位、底部的电源仓、上部的机箱风扇位产生干涉。

　　考虑到不同机箱的PCIe插槽位置存在细微公差，导轨上的固定孔位做了±5mm的横向调节余量，即使机箱钣金存在轻微的加工误差，也能顺利完成安装对位，不会出现孔位错位无法装配的问题。显卡固定在这套支架上之后，显卡的散热风扇朝向从原来的朝向机箱底部改为朝向机箱侧面板，配合侧透面板的通风孔或者侧装风扇，可以形成更顺畅的直通风道，降低显卡高负载运行时的核心温度，同时显卡的重量完全由支架承载，不再依靠主板PCIe插槽的塑料卡扣和金属外壳受力，长期使用也不会出现主板插槽变形、显卡下垂弯曲的问题。对于侧透机箱用户来说，垂直安装的显卡可以将显卡的正面外观、RGB灯效完整展示出来，满足装机展示的需求；对于紧凑型小机箱用户来说，垂直安装可以缩短显卡在机箱内部的纵向占用长度，让小机箱也能安装长尺寸的高性能显卡，提升小机箱的硬件兼容性。整套结构的所有棱角都做了倒角处理，没有尖锐的飞边毛刺，安装过程中不会划伤操作人员的手部，也不会刮伤机箱内部的线材绝缘层，所有金属部件都做了氧化发黑处理，既提升了部件的防锈能力，也和机箱内部的黑色硬件风格保持统一，不会显得突兀。
