Phanteks Glacier 1080 Strix显卡水冷头结构设计

　　这款显卡水冷头的结构设计，核心围绕华硕ROG Strix GTX1080显卡的PCB布局、核心发热区、显存与供电模块的散热需求展开，属于分体式水冷系统中的核心换热部件，主要应用于高端台式电脑DIY改装、电竞主机散热升级、小型化高性能ITX机箱散热方案搭建等场景，能够替代原装风冷散热器，大幅降低高负载下显卡核心、显存、供电MOS管的工作温度，同时减少风冷散热带来的风道乱流与运行噪音。

　　从实际安装边界来看，这款水冷头完全贴合对应型号显卡的PCB轮廓，安装孔位精准匹配显卡原厂的固定螺柱位置，不需要对显卡PCB进行任何打孔、切割改装，安装时只需清理干净显卡各发热元件表面的残留导热硅脂，在GPU核心位置均匀涂抹导热硅脂，在显存颗粒、供电MOS管表面粘贴对应厚度的导热垫，再将水冷头主体对齐孔位压紧，锁紧固定螺丝即可完成安装，不会出现孔位偏移、元件压合不到位导致的散热失效问题。水冷头的进出水接头位置设置在顶部居中区域，预留了足够的水管走管空间，不管是机箱内硬管弯折还是软管排布，都不会和机箱侧板、主板散热装甲、内存插槽产生结构干涉，适配绝大多数支持ATX、MATX、ITX板型的分体水冷机箱。

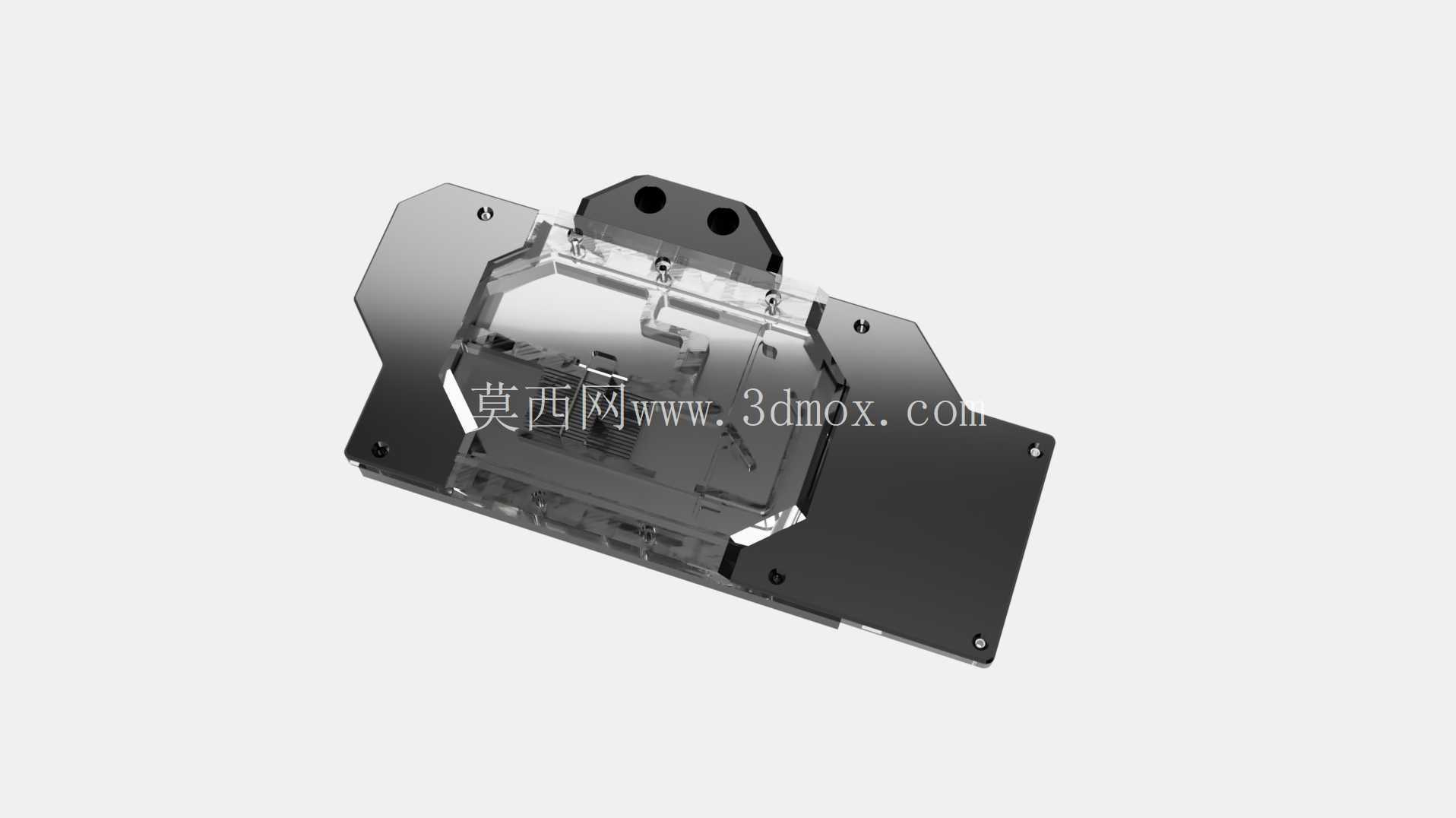

　　在功能特性设计上，这款水冷头采用了全覆式结构设计，换热底座覆盖了GPU核心、全部显存颗粒、核心供电电路的所有发热元件，区别于仅覆盖GPU核心的入门级水冷头，能够避免高负载下显存、供电模块因为热量堆积出现降频、寿命缩短的问题。水冷头内部的流道采用了微通道鳍片结构，鳍片间距控制在0.3mm左右，能够在保证冷却液流通阻力处于合理区间的前提下，最大化冷却液与铜质底座的接触面积，提升热交换效率；流道走向经过优化，冷却液从进水口进入后，会首先冲刷GPU核心对应的高温区域，再分流经过显存、供电模块对应的换热区域，最后从出水口流出，避免了冷量分布不均导致的局部温差过大问题。水冷头上盖采用透明亚克力材质，既可以直观观察内部冷却液的流动状态，也支持搭配RGB灯效组件实现个性化外观展示，上盖与底座之间采用密封胶圈加螺丝锁紧的密封结构，经过1.5bar的保压测试不会出现漏液问题，能够满足长期稳定运行的密封要求。

　　从设计思路层面来看，这款水冷头在开发阶段首先完成了对应型号显卡的三维扫描测绘，精准获取了PCB上所有元件的高度、位置、轮廓尺寸，尤其是电容、电感等凸起元件的高度参数，在水冷头底座内部预留了对应的避让槽，避免安装时压损元件；同时兼顾了散热性能与流阻的平衡，没有一味缩小鳍片间距提升换热面积，而是根据常见分体水冷泵的流量扬程参数，将流道阻力控制在大多数家用分体水泵的适配范围内，不需要搭配高扬程的工业级水泵就能获得足够的冷却液流量。水冷头两侧的固定压片采用不锈钢材质，强度足够不会因为螺丝锁紧出现变形，保证水冷头底座与各发热元件的压力均匀，避免因为压力不均导致的导热介质接触不良问题；表面做了黑化处理，既提升了耐腐蚀性能，也能和黑色PCB的显卡外观形成统一的视觉效果。

　　在实际使用场景中，这款水冷头能够支持显卡在满负载超频状态下长期稳定运行，GPU核心温度可以控制在比原装风冷低15-20摄氏度的区间，显存与供电温度也能降低10摄氏度以上，同时因为没有风冷散热器的风扇高速转动产生的噪音，能够大幅提升高负载运行时的使用体验，尤其适合对噪音敏感的内容创作者、电竞玩家，以及需要在小型机箱内搭载高性能显卡的用户。水冷头的外部轮廓没有多余的凸起结构，整体厚度控制在15mm以内，相比厚度超过50mm的三风扇风冷散热器，能够节省大量的机箱内部空间，为机箱内的其他硬件安装、走管预留更多操作空间，也避免了大型风冷散热器容易出现的内存插槽遮挡、PCIe插槽干涉等常见问题。
