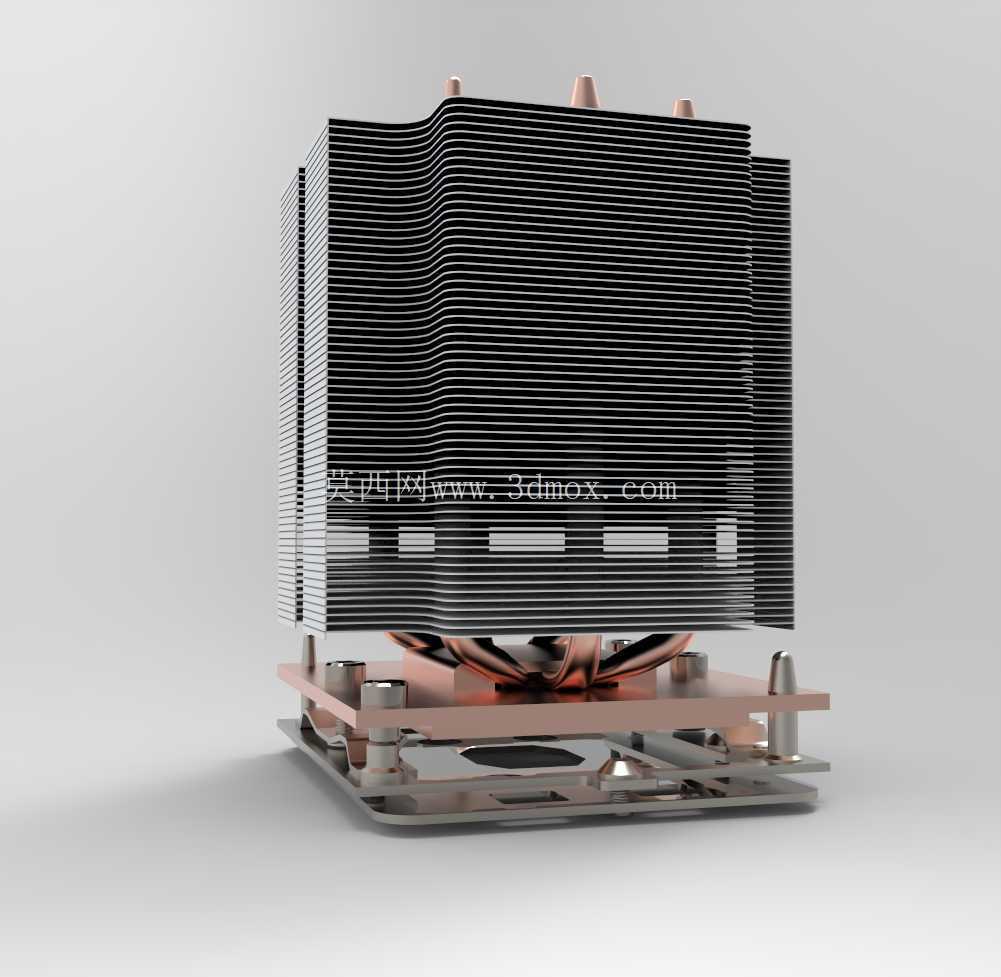

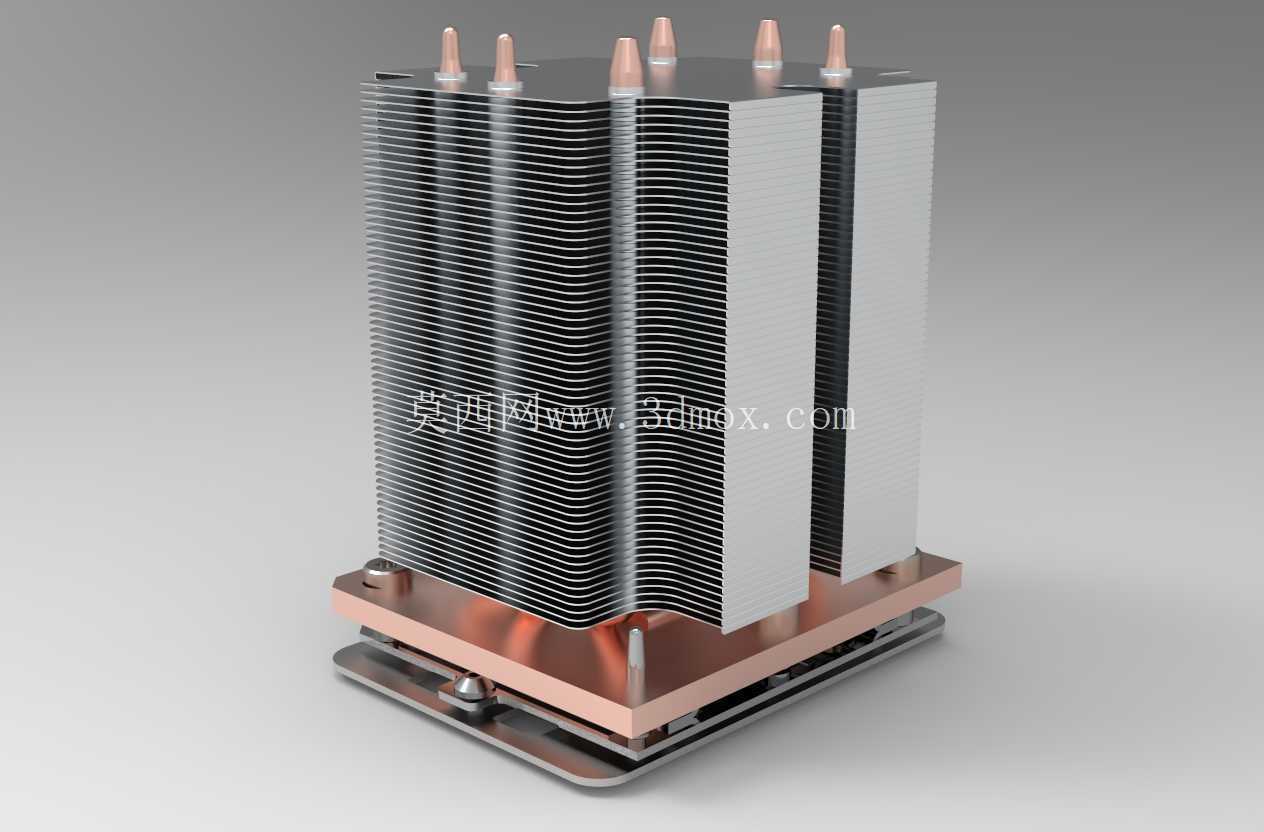

英特尔至强LGA3647平台方形CPU风冷散热器

　　这款方形风冷散热装置，是专门针对LGA3647接口的英特尔至强处理器开发的被动式散热解决方案，主要适配2U及以上机架式服务器、工作站主机的板载CPU安装位，在机房无强制直通风道的部署场景下，也能通过鳍片组的自然对流结合机箱系统风道完成热量导出，不需要额外加装独立风扇即可满足TDP165W以内处理器的持续满载散热需求。从结构设计逻辑来看，整个散热模组采用分层堆叠的装配思路，最底部是镀镍处理的铜质吸热底座，底座底面做了超精铣平处理，平面度控制在0.02mm以内，安装后可以和CPU顶盖形成充分的面接触，减少接触热阻；底座上方通过回流焊工艺固定了六根直径6mm的烧结式热管，热管采用穿fin工艺贯穿整个铝制鳍片组，每一片鳍片都做了折边压合处理，既可以提升鳍片组的整体结构强度，避免运输或者安装过程中出现鳍片变形倒伏，也能在鳍片之间形成稳定的通风间隙，保证气流穿过时可以充分带走鳍片表面的热量。

　　鳍片组整体采用方形截面设计，相比同体积的圆形鳍片组，方形结构可以更好地适配服务器机箱内部的矩形安装空间，不会和周边的内存插槽、PCIe扩展卡位置产生空间干涉，鳍片间距控制在1.8mm，既可以避免机房环境下浮尘堆积堵塞风道，也能保证足够的换热面积，整个鳍片组的有效换热面积超过0.8平方米，足够应对处理器长时间高负载运算产生的热量。安装结构上，散热模组底部配备了一体化的金属安装扣具，扣具的安装孔位完全匹配LGA3647插座周围的标准固定孔距，不需要额外加装背板，只需要通过六颗对应位置的固定铜柱即可完成锁紧，安装时可以通过铜柱的锁紧程度控制底座对CPU顶盖的压力，压力控制在30lbf的标准范围内，既不会因为压力过小导致接触热阻升高，也不会因为压力过大损坏CPU基板或者主板焊盘。

　　从实际使用的边界条件来看，这款散热器的整体高度控制在150mm以内，可以兼容绝大多数标准2U机架式服务器的机箱内部高度限制，底座周围的避让空间足够覆盖主板上CPU插槽周边的电容、电感等元器件，不会出现安装干涉；热管顶端做了密封封头处理，封头位置低于鳍片组顶面2mm，不会和机箱侧壁或者顶部的导流风罩产生碰撞。在实际的服务器运行场景中，这类被动式方形散热器相比带风扇的主动式散热器，没有运动部件，不存在风扇轴承磨损、扇叶积灰导致的转速下降、振动噪音等问题，平均无故障运行时间可以达到10万小时以上，非常适合需要7*24小时不间断运行的数据中心、工业控制工作站、渲染计算节点等使用场景，不需要定期对散热风扇进行维护更换，能够大幅降低机房运维的人力成本。

　　设计过程中，针对LGA3647平台处理器的发热特点，对热管的排布做了优化，六根热管采用对称式布局，每根热管的蒸发段都和铜底座充分接触，冷凝段均匀分布在鳍片组的不同区域，避免出现鳍片局部热量堆积的问题；鳍片表面做了阳极氧化处理，既可以提升铝质鳍片的抗腐蚀能力，也能提升表面的热辐射系数，增强被动辐射散热的效率。在安装兼容性方面，这款散热器的扣具只针对LGA3647孔位设计，不需要额外的转接配件即可完成安装，安装过程不需要特殊工具，只需要使用常规的十字螺丝刀按照对角锁紧的顺序固定铜柱即可，普通运维人员即可完成拆装操作，不需要专门的结构安装培训。从散热性能的实际表现来看，在环境温度25摄氏度、机箱内部风道风速2m/s的条件下，处理器满载运行时的核心温度可以控制在75摄氏度以内，完全满足英特尔至强处理器的长期运行温度要求，不会出现因为过热导致的处理器降频、系统宕机等问题。整个散热模组的所有金属部件都做了圆角钝化处理，安装过程中不会出现锐边划伤操作人员的问题，鳍片组的边缘做了包边处理，即使在安装过程中手部接触鳍片边缘，也不会被锋利的鳍片切口划伤。
