乐高复古7710蒸汽机车拼装结构设计

　　这款乐高复古蒸汽机车的三维结构设计，核心围绕积木类拼装模型的运动仿真需求展开，区别于常规静态展示类积木模型，其驱动机构的结构设计完全匹配积木零件的装配公差，可实现轮组的连贯转动模拟，还原老式蒸汽机车的走行动作逻辑。从实际应用场景来看，该结构既可以作为积木爱好者拼装参考的结构样例，也能为小型桌面动态展示装置的轮组驱动设计提供参照，其走行部的连杆传动逻辑，和工业领域小型窄轨机车的曲柄连杆驱动原理完全一致，只是将工业级的金属铆接、焊接结构替换为乐高积木的卡扣、销接连接形式，在缩小尺寸的前提下完整保留了蒸汽机车的核心传动逻辑。

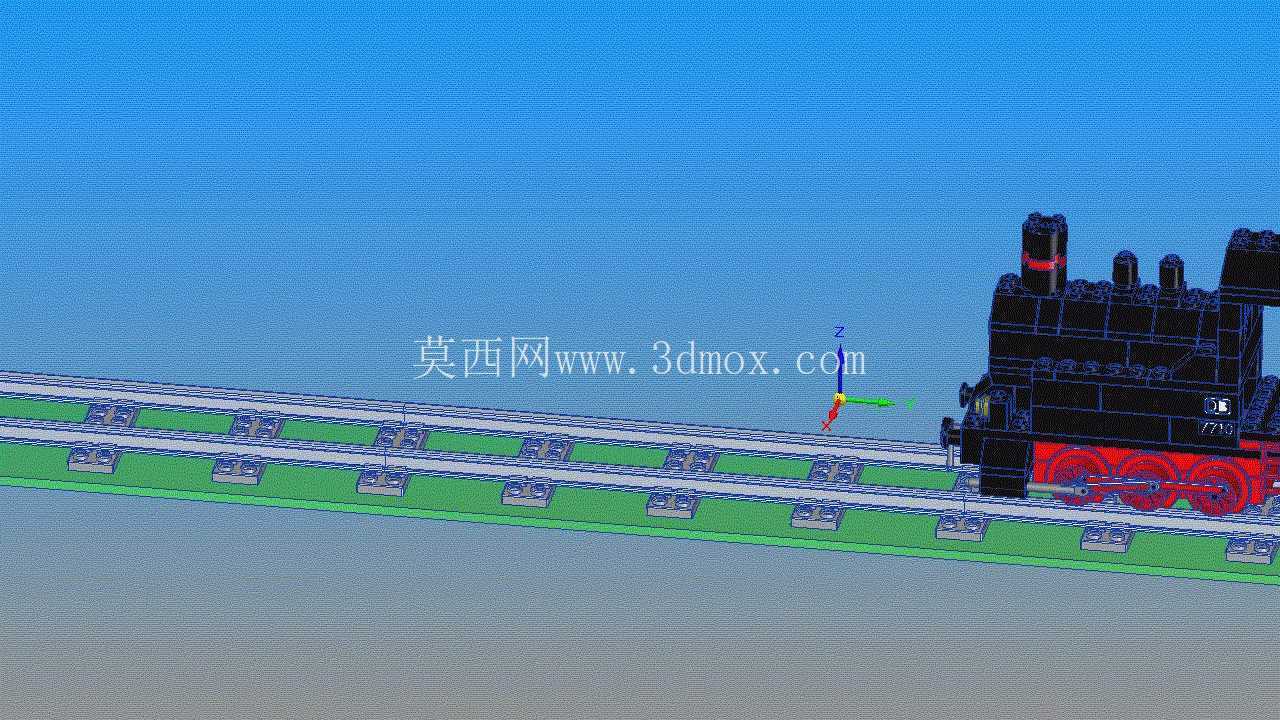

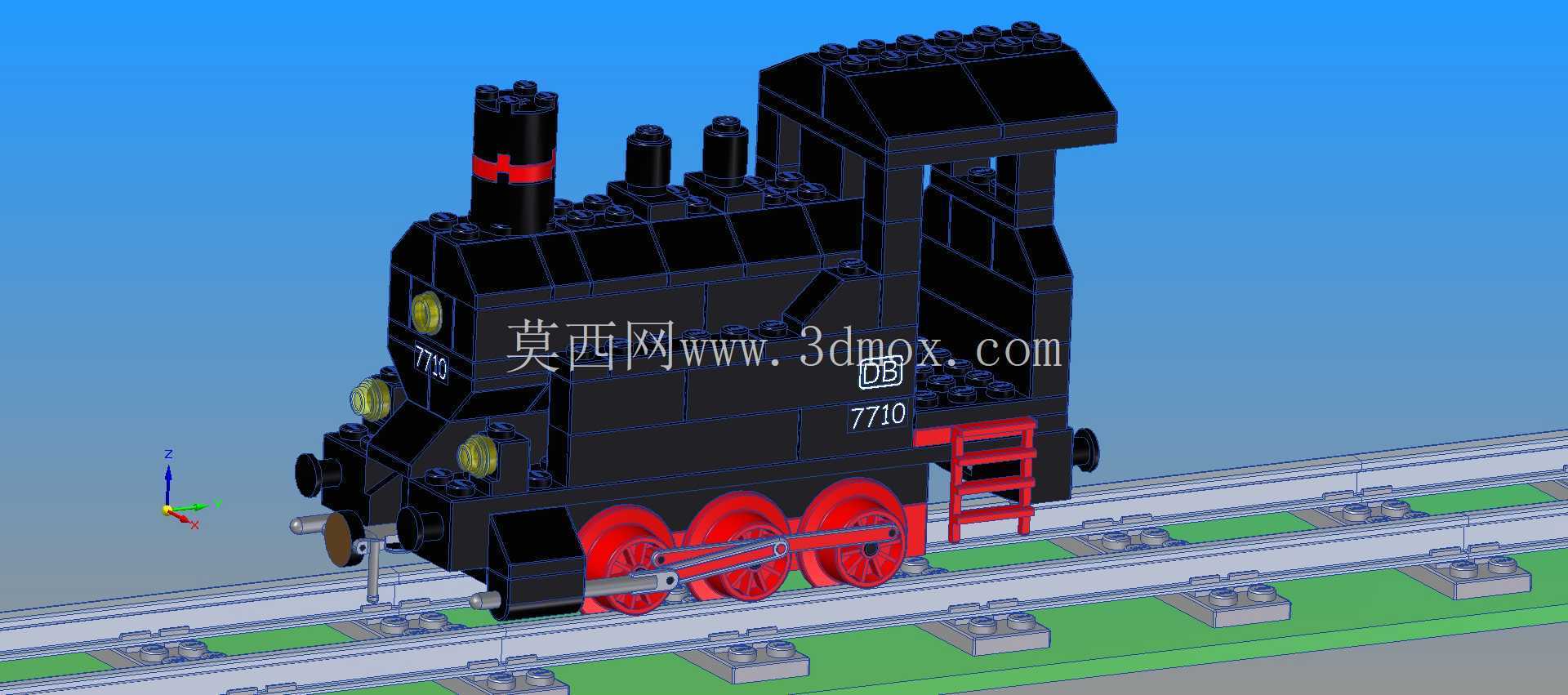

　　从功能特性来看，该模型完整还原了7710型蒸汽机车的走行部结构，红色轮组部分包含主动轮、从动轮的层级排布，连杆机构的铰接点位置完全匹配真实机车的曲柄偏心距，在轮组转动过程中，连杆不会和车架、轮辐产生运动干涉，这也是设计过程中反复校核运动包络的核心要点。车架主体采用黑色积木块分层堆叠，还原了老式蒸汽机车的锅炉、驾驶室的外轮廓造型，侧面的标识区域预留了标准化的积木安装位，可兼容常规乐高印刷件的装配，不需要额外修改积木结构就能完成外观细节的补充。模型底部和轨道的接触部分，轮缘的尺寸完全匹配乐高标准轨道的轨距与槽深，轮对的内侧距、轮缘高度都按照标准积木轨道的参数做了适配，放置在标准轨道上时不会出现脱轨、卡滞的问题，推进行驶时轮组可以顺畅转动，带动连杆完成模拟活塞往复的动作效果。

　　设计思路上，没有完全照搬真实蒸汽机车的复杂管路、阀件结构，而是在有限的积木零件规格下，优先保障核心运动功能的实现，再通过外轮廓的块面堆叠还原复古机车的视觉特征。驱动机构的设计没有采用额外的电机加装结构，而是保留了纯机械传动的逻辑，通过外力推动即可实现轮组与连杆的联动，既降低了拼装的复杂度，也能让拼装者直观理解蒸汽机车曲柄连杆传动的基本原理。在安装边界的校核上，整个机车模型的宽度、高度都控制在乐高同比例机车模型的常规尺寸范围内，和同比例的乐高车厢模型连接时，车钩的安装位置高度匹配，不会出现连接错位、行驶过程中干涉的问题；轮组的最低点到车架底部的间隙预留足够，在轨道的弯道、道岔位置通行时，车架底部不会和轨道的凸起部分产生刮擦。

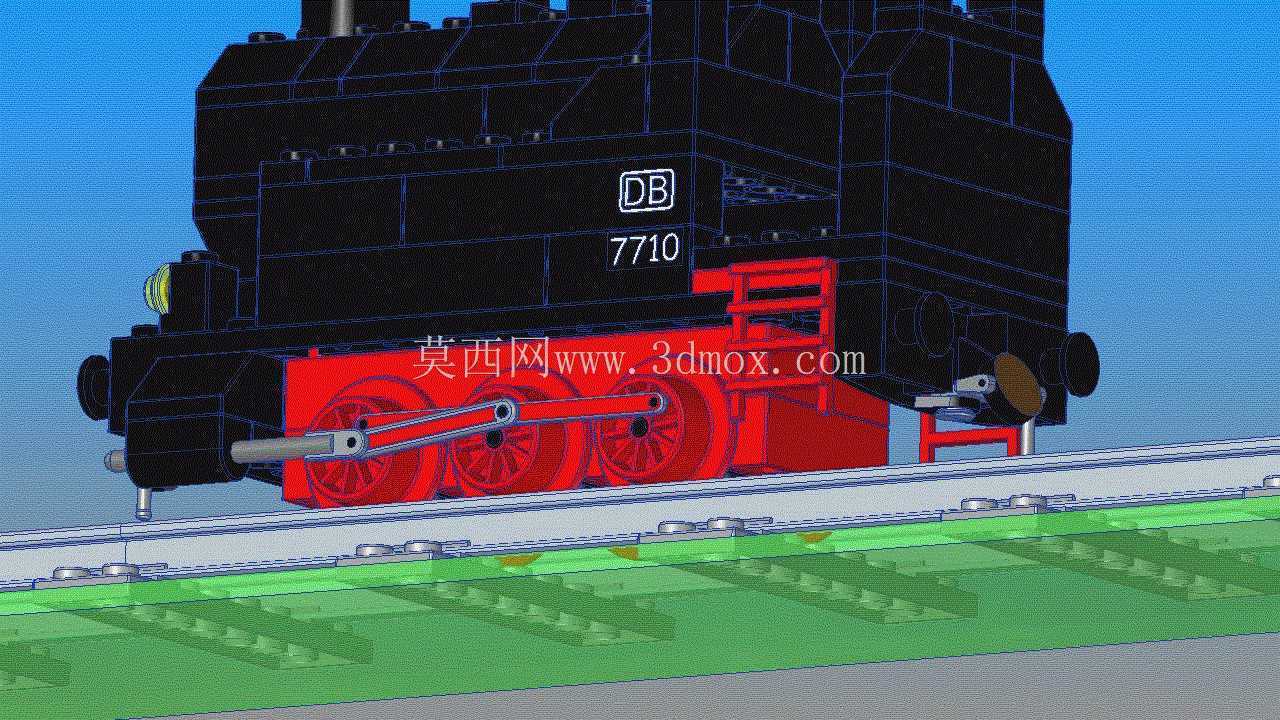

　　从结构细节来看，轮组部分的红色积木件选择了高强度的拼接结构，主动轮的曲柄位置采用十字轴加销钉的双重固定方式，频繁转动也不会出现松脱的问题；连杆部分的铰接点预留了微小的活动间隙，避免积木件的公差累积导致转动卡滞；车架部分的分层堆叠采用交错拼接的方式，提升整体结构的抗扭强度，拿取移动时不会出现车架散架的问题。锅炉部分的外轮廓采用阶梯状堆叠的方式，还原真实机车锅炉的圆柱形曲面视觉效果，在不使用特殊弧形积木件的前提下，通过常规方块积木的排布实现接近的外观质感，也降低了零件获取的难度。驾驶室部分预留了镂空的窗口位置，可根据需求加装小型人仔配件，拓展模型的展示场景。

　　在运动仿真的校核过程中，重点验证了轮组转动全行程内的连杆位置，确保每一个铰接点的运动轨迹都在安全范围内，不会和周边的车架、轮辐、轨道附属结构产生碰撞；同时校核了整车的重心位置，将重心控制在轮组支撑面的中心区域，行驶过程中不会出现侧翻的问题。轨道部分的模拟结构也做了对应适配，轨道上的导电片、枕木结构都做了简化还原，和机车轮组的接触位置平整，不会因为轨道表面的凹凸导致轮组跳动。整个模型的结构设计兼顾了外观还原度、运动可靠性与拼装便捷性，既满足静态展示的视觉需求，也能实现动态行驶的功能效果，对于积木模型设计者、小型传动结构学习者来说，都具备实际的参考价值，其曲柄连杆机构的简化设计思路，也可以迁移到其他小型动态模型的结构设计中，解决小尺寸空间内的转动传动、运动干涉规避等实际问题。
