带自动换刀结构的6090数控雕刻加工设备

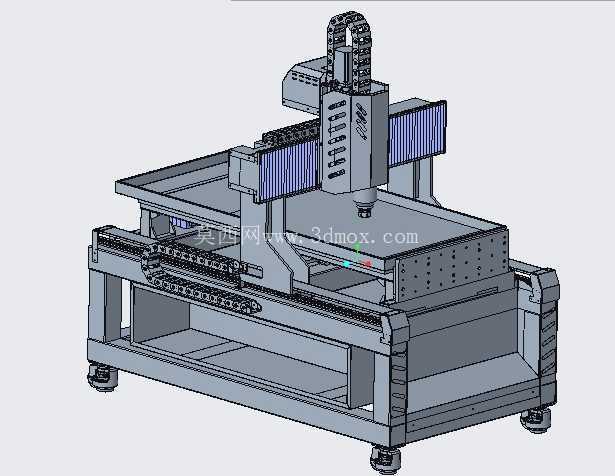

　　这款6090规格的自动换刀数控加工设备，在广告标识加工、小型五金件精雕、工艺礼品铣削、木工浮雕作业场景中适配性极强，相较于同尺寸无刀库的普通机型，它能在单次装夹工件后完成多工序连续加工，无需人工中途停机换刀，能有效减少重复对刀产生的精度误差，也能降低一线操作人员的重复劳动强度。从结构设计逻辑来看，整体采用固定龙门移动工作台的布局形式，床身主体采用厚壁方管焊接后经时效去应力处理，能在长期高速往复运动中保持结构刚性，避免因机身形变导致的加工面振纹、尺寸超差问题。

　　X轴传动布置在横梁两侧，采用双直线导轨配合滚珠丝杠的传动组合，Y轴传动沿床身长度方向布置，Z轴滑枕搭载直连式高速电主轴，刀库采用直排式布局安装在床身侧端，换刀动作通过Z轴移动配合主轴松拉刀机构完成，无需额外的机械手换刀结构，既压缩了设备整体占地空间，也降低了后期换刀机构的维护难度。设备的有效加工行程覆盖600mm×900mm范围，Z轴有效加工高度可适配200mm以内的工件装夹需求，工作台面采用T型槽结构设计，可搭配对应规格的压板、组合夹具完成不同外形工件的装夹固定，配套的150-600×500规格辅助夹具，可针对长条状、异形薄壁类工件提供多点位支撑夹紧，避免加工过程中工件受切削力作用产生位移或翘曲变形。

　　走线部分全部采用坦克链封闭式防护，X、Z轴的运动行程段加装了风琴式防护罩，可阻挡加工过程中产生的切屑、切削液飞溅到导轨丝杠表面，延长传动部件的使用寿命。床身底部配置可调式减震脚杯，安装时可通过调整脚杯高度完成设备水平校准，无需额外制作专用安装地基，在普通工业厂房的硬化地面上即可完成部署调试。从实际加工适配性来看，这款设备可支持铜、铝等软金属材料的轻切削加工，也可完成亚克力、PVC、密度板、实木等非金属材料的雕刻、铣槽、切割、钻孔工序，在小批量定制化加工场景中，可通过预设的加工程序自动调用不同规格的刀具，比如先用大直径铣刀完成大面开粗，再自动换用小直径球头刀完成精细纹路雕刻，最后换用倒角刀完成边缘毛刺处理，整个流程无需人工干预，单批次工件的加工一致性远高于人工换刀的普通机型。

　　设计阶段针对运动部件的惯量匹配做了反复校核，X、Y轴的伺服电机参数与丝杠导程、运动部件重量做了匹配优化，高速移动时不会出现过冲、丢步问题，低速进给时运行平稳无爬行，可满足精细雕刻时的表面光洁度要求。主轴采用水冷式高速电主轴，转速区间覆盖0-24000rpm，可根据不同加工材料、不同刀具直径调整适配的切削转速，比如加工铝合金时采用高转速低进给参数，加工硬木时采用中等转速配合合适的进给速度，避免刀具烧损或工件表面焦糊。设备的电气元件全部布置在床身下部的独立电气仓内，与加工区域做了物理分隔，可避免切削液、切屑进入电气仓造成元件短路，日常维护时只需打开电气仓门即可完成线路检查、元件更换，操作便利性较强。
