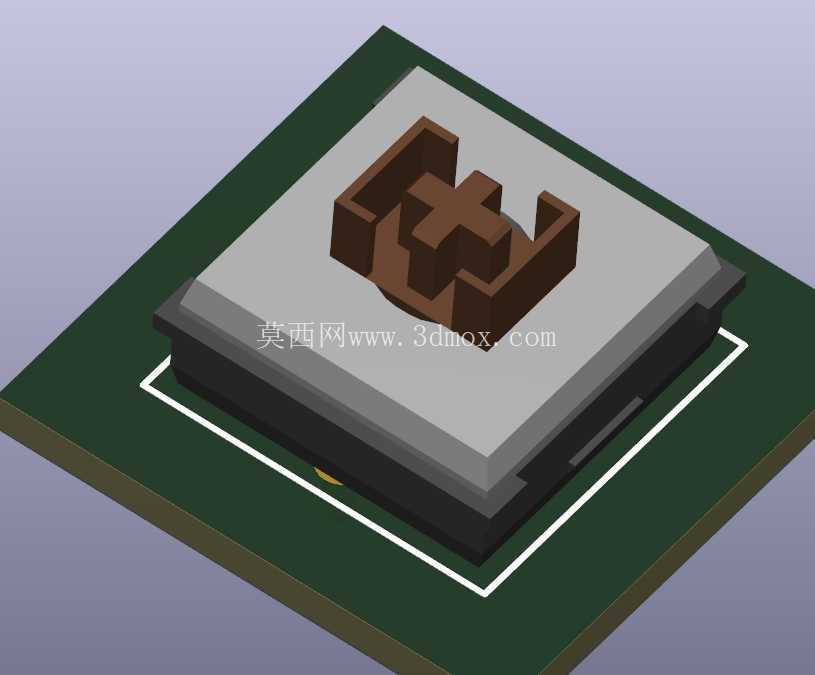

红龙ZT04薄型机械键盘轴体结构

　　这款薄型键盘开关的三维结构还原，最初是为了适配紧凑型矮轴机械键盘的装机需求做的逆向测绘成果，日常做客制化键盘结构设计、外设产品改款时，经常会碰到矮轴选型和安装位匹配的问题，很多市售薄型轴的公开安装参数不全，直接拿实物试装很容易打样后出现干涉、键帽适配错位的问题，所以测绘时特意把安装边界、引脚定位、十字轴芯的配合公差都做了精准还原。

　　从实际应用场景来看，这类薄型轴主要用在轻薄款办公机械键盘、便携无线键盘、笔记本外接矮轴键盘上，相比传统MX规格轴体，它的总行程更短，整体高度压缩了近三分之一，能把键盘整机厚度控制在15mm以内，满足便携外设的轻薄化设计需求，同时保留机械轴的段落触发手感，兼顾便携性和输入反馈感。

　　设计还原过程中，首先确认了轴体的安装适配边界：它兼容凯华Choc Low Profile 1350矮轴的安装孔位，PCB板上的定位孔距离中心钉的坐标分别为1号位[0,5.969]、2号位[3.429,3.429]，单位为毫米，这个定位尺寸是用测量显微镜反复校准过的，能直接导入PCB设计文件做焊盘定位，不会出现引脚虚焊、轴体装歪的问题。轴芯部分做了十字安装柱的公差匹配，兼容标准MX规格的DSA、PBT高度矮键帽，不需要额外更换适配键帽，用户后续更换键帽的选择空间更大。

　　从功能特性来看，这款轴体属于线性矮轴范畴，触发压力和行程都做了轻量化调校，适合长时间办公输入，不会像传统高轴那样长时间打字容易累。轴体的底座做了定位卡扣设计，和钢板定位板的卡合量控制在0.3mm，既保证安装后轴体不会晃动，又能方便后续维修拆换，不需要拆焊就能直接拔轴更换。上盖的防尘结构做了贴合设计，轴芯和上盖的配合间隙控制在0.1mm以内，能减少日常使用中灰尘进入轴体内部导致的卡涩问题，提升轴体的使用寿命。

　　外形尺寸方面，轴体整体的长宽尺寸和标准Choc矮轴保持一致，为15mm*15mm的正方形底座，总高度从PCB板面到轴芯顶端仅为6.2mm，相比传统MX轴11mm左右的高度，压缩了近一半的垂直空间，给键盘内部的电池、主控板预留了更多排布空间，做无线三模键盘的时候，能在有限的壳体空间内容纳更大容量的电池，提升续航表现。轴体的引脚做了直插式设计，兼容常规机械键盘的1.6mm厚度PCB，焊盘直径设计为1.8mm，和常规轴体的焊盘规格通用，不需要额外调整PCB工艺参数，能直接沿用成熟的矮轴键盘生产工艺，降低开模和生产的调试成本。

　　在建模还原的时候，特意把轴体内部的触发弹片、接触端子的位置也做了对应还原，虽然外观模型看不到内部结构，但做键盘壳体的防呆设计、灯位排布的时候，需要确认内部金属件的位置，避免加装RGB灯珠的时候和内部弹片出现干涉，尤其是做下灯位设计的时候，灯珠的高度不能超过轴体底座的内腔高度，否则会顶住轴芯导致卡键，这些细节在建模时都做了干涉检查，确保导入装配后不会出现结构冲突。另外轴体的导向柱做了对称设计，安装时不需要区分正反方向，能提升SMT贴片和手工焊接的效率，减少装反的报废率。

　　实际选型使用的时候，需要注意这款轴体的定位板开孔尺寸要和底座的卡扣匹配，开孔公差建议控制在±0.05mm，过松会导致轴体晃动影响打字手感，过紧则会导致轴体压装不到位，出现引脚虚焊的问题。如果是做硅胶静音垫改装的话，垫的厚度不能超过0.5mm，否则会把轴体顶起，导致触发行程变短，出现误触的问题。
