隔离式DC-DC电源转换模块结构设计

　　在工业控制板卡、通讯基站前端供电、车载低压配电回路、医疗设备信号隔离供电这类场景里，板载隔离型DC-DC模块是解决不同电位回路供电、阻断共模干扰的核心元件，本次建模的1W功率等级隔离转换模块，就是针对小功率分布式供电场景做的结构还原。做这类模块的三维建模，首先要明确实际安装时的边界约束：这类直插式模块通常是焊接在PCB板的对应焊盘位置，引脚伸出长度、引脚间距必须严格匹配 datasheet 里的焊盘布局，否则会出现批量生产时插件对位偏差，甚至引脚过短无法透焊、过长顶到板底绝缘层的问题。模块本体采用塑封灌封结构，外壳为阻燃黑色工程塑料，边角做了小尺寸倒角处理，避免生产转运过程中边角崩裂，同时也能减少插件时与周边元件的干涉。

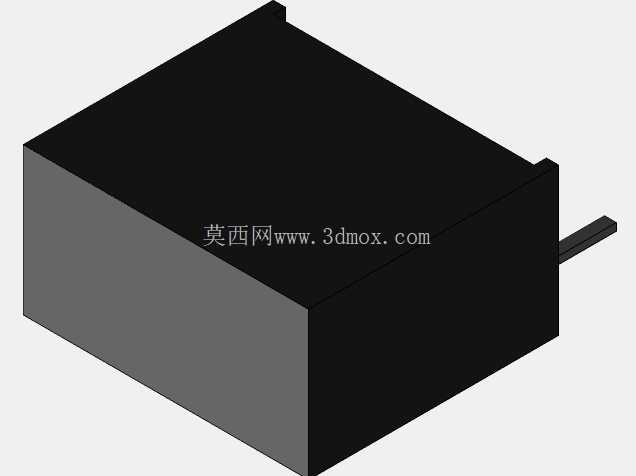

　　从功能特性上看，这款隔离模块可以实现输入输出回路的电气隔离，阻断地环路带来的干扰，1W的输出功率刚好满足板载MCU、信号采集回路、通讯接口这类小功率负载的供电需求，覆盖常用的5V、12V、24V等输入电压等级，输出端可提供稳定的固定电压，不需要额外增加外围调压电路，能大幅简化板卡的电源回路设计。建模过程中，首先要还原模块的整体外形轮廓，本体为长方体结构，两侧伸出的直插引脚做了等距排布，引脚截面尺寸、伸出本体的长度都按照实际元件的安装尺寸做了还原，外壳表面的细微脱模斜度也做了体现，避免建模时做成完全垂直的侧壁，和实际注塑件的结构特征不符。

　　考虑到PCB布局时的空间预留，模型严格还原了模块的最大外形尺寸，包括本体的长宽高、引脚的外伸总宽度，结构工程师在做板卡布局时，可以直接调用这个模型做干涉检查，确认模块周边预留的安全距离是否满足安规要求，尤其是高压输入场景下，模块本体与周边走线、元件的爬电距离是否达标。另外，模块本体底部与PCB表面的间隙也做了准确还原，这个间隙是焊接后焊锡厚度、引脚成型高度共同决定的，建模时预留这个间隙，能帮助Layout工程师确认板底对应位置是否可以走低压信号线，避免出现元件压接走线导致绝缘破损的问题。

　　这类小功率隔离模块在实际应用中，通常不需要额外加装散热片，1W的功耗下依靠本体塑封外壳自然散热即可满足工作温度要求，所以建模时没有额外增加散热结构，完全还原元件本身的出厂状态。在做结构装配验证时，这个模型可以直接导入板卡装配体，检查插件工位的工装是否会和模块本体干涉，确认波峰焊时模块的高度是否会超过设备的过板高度限制，同时也能帮助结构设计师确认设备外壳内部的净空高度是否足够，避免外壳装配时压到模块顶部。不同于大尺寸的开放式电源模块，这类灌封隔离模块的外形一致性很高，不同电压等级的同系列产品外形尺寸、引脚布局完全通用，所以这个模型可以覆盖同系列多个型号的结构选型参考，不需要针对每个电压等级重复建模，能大幅提高板卡设计阶段的选型效率。建模时也注意还原了外壳表面的细微质感，没有做多余的装饰特征，完全按照工业元件的实际外观呈现，避免过度建模导致模型冗余，影响装配体的运行流畅度。
