高适配性矮轴机械键盘按键开关结构

　　在消费电子外设的结构设计领域，机械键盘开关作为直接决定输入手感与使用寿命的核心部件，其结构精度与适配性一直是外设厂商、客制化玩家关注的核心要点。本次呈现的这款矮轴键盘开关结构，主要面向紧凑型便携机械键盘、薄型办公键盘、客制化矮轴键盘的装配场景，可直接适配常规PCB板的轴体安装位，替代传统高轴体实现键盘整体厚度的压缩，满足轻薄化外设产品的设计需求。

　　从实际使用功能来看，该轴体属于线性红轴品类，触发过程无段落阻滞感，触发压力适中，既能够满足日常办公场景下长时间打字输入的低疲劳度需求，也可适配轻度电竞场景下的快速触发操作，轴体内部的接触结构采用镀金触点设计，可有效降低长期使用后的接触氧化风险，保障触发信号的稳定性，避免出现按键双击、无触发等常见故障。

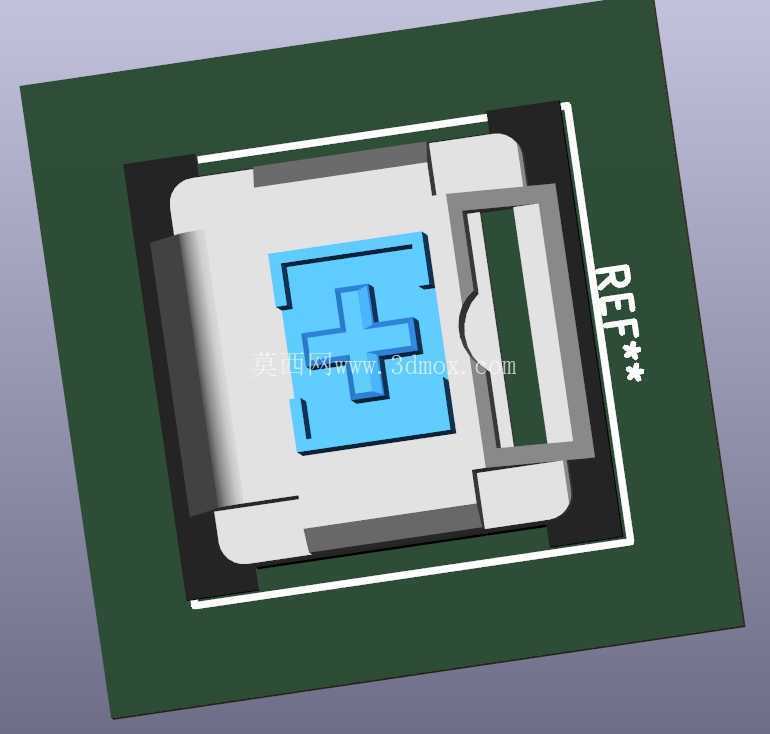

　　在结构适配性设计上，这款轴体充分考虑了现有外设配件的通用生态，轴体上部的十字安装柱完全兼容标准Cherry MX规格的键帽，无论是DSA高度、PBT材质的通用键帽，还是各类定制化个性键帽都可直接装配，无需额外转换结构；同时轴体的整体安装尺寸也与Kailh Choc Low Profile 1350系列矮轴保持一致，现有采用该系列轴体的键盘PCB无需修改开孔位置与焊盘定义，即可直接替换使用，大幅降低了厂商的产品改造成本与玩家的客制化门槛。

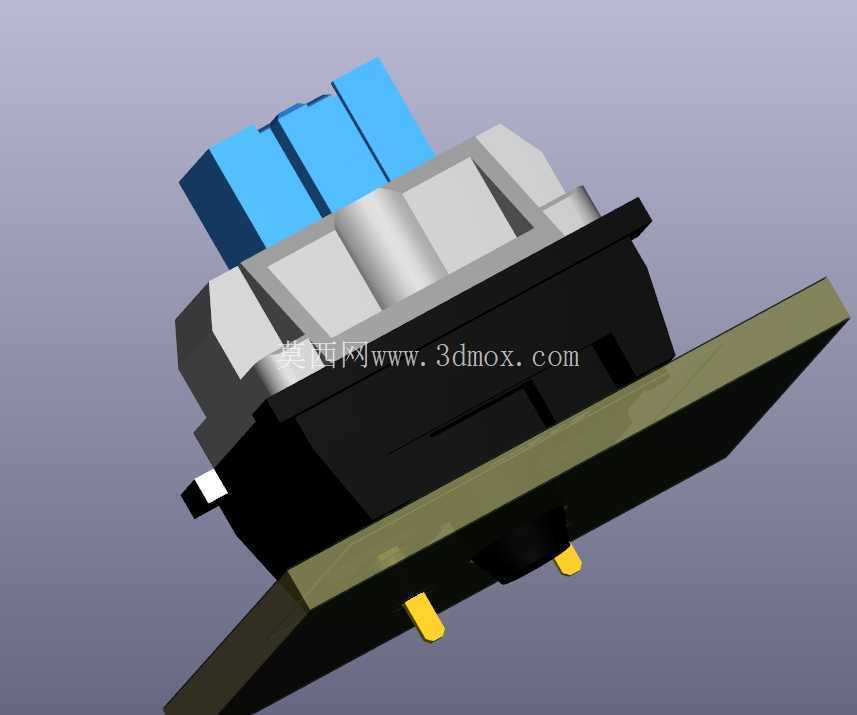

　　设计过程中，为了保障尺寸精度与安装匹配度，结构建模时以轴体中心定位销作为尺寸基准原点，对两个定位销的相对位置、轴体底座的长宽尺寸、引脚伸出长度与位置都做了精准的尺寸约束，两个定位销相对于中心基准的坐标分别为[2.54,5.12]与[-3.81,2.54]，单位为毫米，完全匹配PCB板上对应的定位开孔尺寸，可避免装配时出现轴体偏移、引脚虚焊的问题。轴体的十字柱与上盖之间预留了足够的滑动间隙，既保障按键按压过程中不会出现卡涩、晃动感，也控制了间隙量避免键帽安装后出现过大的旷量影响输入手感。

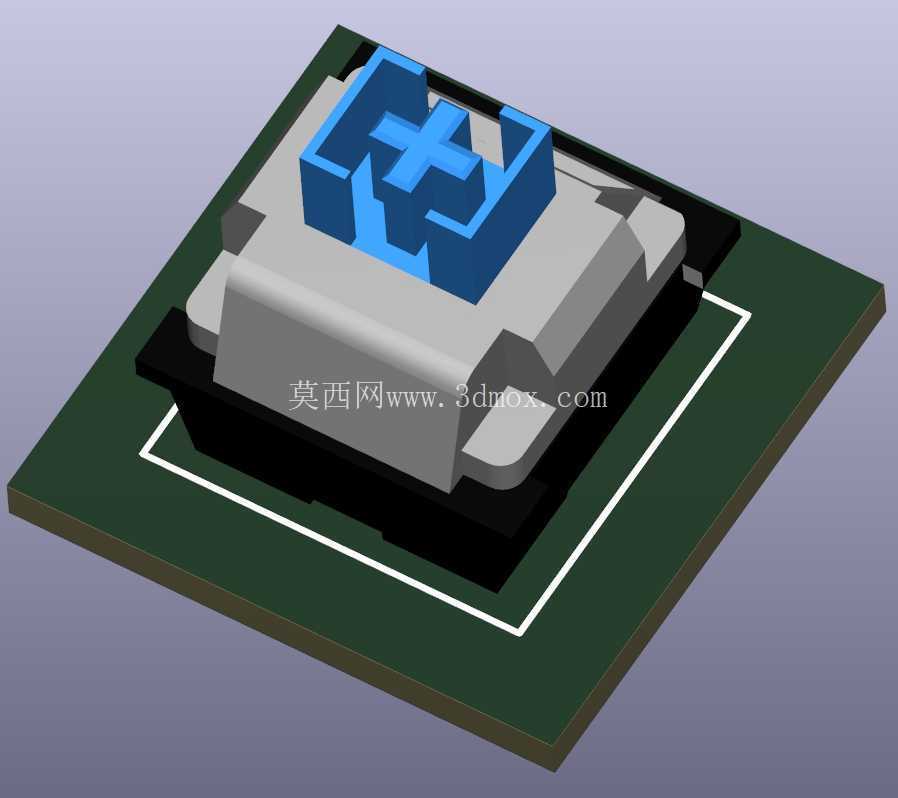

　　从外形与安装边界来看，该轴体整体高度远低于常规MX轴体，装配后从PCB板面到键帽安装面的高度大幅降低，可将键盘整体厚度控制在更薄的范围内，适配便携出行的使用需求；轴体底座采用方形定位结构，与PCB安装后可通过定位板进一步固定，保障轴体在长期高频按压下不会出现松动移位，引脚长度适配常规1.6mm厚度PCB的波峰焊与手工焊接需求，不会出现引脚过短无法透焊、过长导致背面元件干涉的问题。

　　在实际选型应用中，结构设计人员可直接基于该三维模型完成键盘整体的堆叠设计，校验轴体与键盘外壳、定位板、键帽之间的装配间隙，避免出现键帽碰边、轴体与外壳加强筋干涉等问题；客制化玩家也可基于该模型完成个性化键盘外壳的3D打印设计，提前验证装配匹配度，减少实物打样的迭代次数。轴体的弹簧参数、触发行程也在模型中做了对应的结构体现，可根据不同的手感需求调整弹簧刚度、滑块行程等参数，衍生出不同触发压力、不同行程的轴体变体，覆盖更多细分使用场景的需求。
