联合式万向联轴器精密机械结构设计

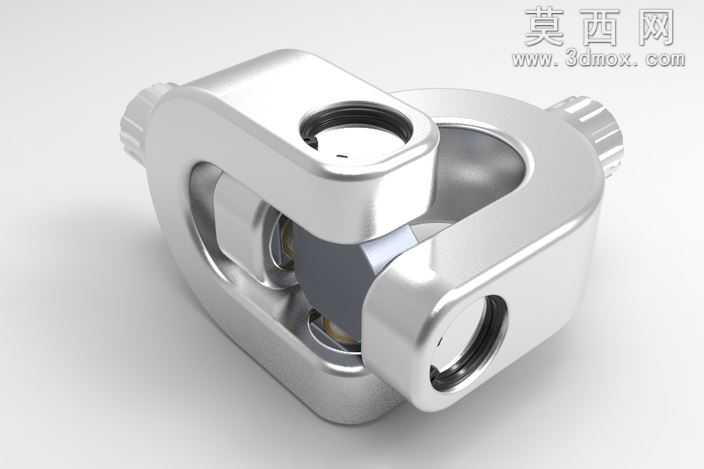

本作品为联合式万向联轴器的三维设计成果，建模阶段严格遵循机械传动部件的设计规范，以实现两轴间不同轴线角度偏差下的稳定扭矩传递为核心目标开展结构搭建。建模过程中首先完成十字轴主体、两端叉形接头、连接销轴、配套轴承组件的基准特征绘制，通过精准的尺寸约束保证各部件的装配公差符合通用机械传动的使用要求，所有配合面均预留合理的装配间隙，既满足实际加工的工艺可行性，也保证部件运转时的活动自由度。材质设计上针对不同部件的功能特性做了区分设置，叉形接头与十字轴主体采用高强度合金结构钢材质，渲染时赋予哑光金属质感，表面做细腻的磨砂金属处理，还原工业金属部件的真实质感；销轴与轴承配合面做高光金属处理，体现精加工表面的光洁度特征；内部缓冲阻尼部件采用深色硬质工程塑料材质，与金属部件形成清晰的视觉区分，也符合实际产品的材质选型逻辑。渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角投射，突出金属部件的轮廓转折与曲面弧度，辅助光源补全暗部细节，避免金属表面出现死黑区域，同时添加柔和的环境反射效果，让金属材质的质感表现更加真实自然。结构设计上采用双叉配合十字轴的经典万向传动结构，两端叉形接头分别对应输入轴与输出轴的连接端，预留标准轴孔与键槽结构，可直接适配常规规格的传动转轴，十字轴与叉头之间通过销轴与微型轴承连接，有效降低传动过程中的摩擦阻力，提升传动效率与部件使用寿命。设计过程中充分考虑万向联轴器的实际使用场景，针对大角度偏置传动的需求优化了十字轴的转动角度范围，可在两轴存在较大夹角的工况下持续稳定传递扭矩，同时整体结构紧凑，外形轮廓做了圆角过渡处理，避免尖锐棱角带来的安全隐患，也提升了部件的整体美观度。各部件的装配关系完全还原实际产品的装配逻辑，可直接用于虚拟装配验证、运动仿真演示，也可作为机械设计教学、传动方案选型的参考模型，帮助设计者直观理解万向联轴器的工作原理与结构组成。
