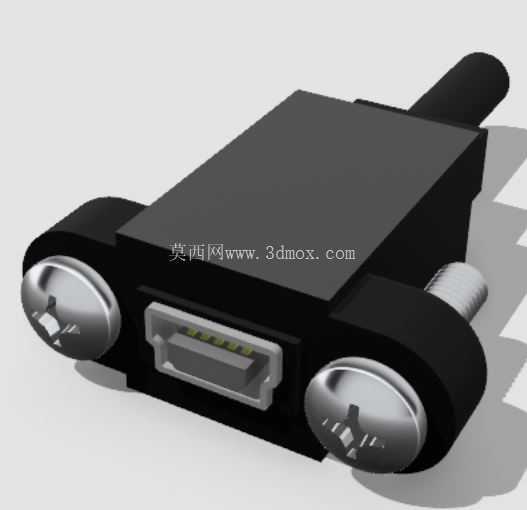

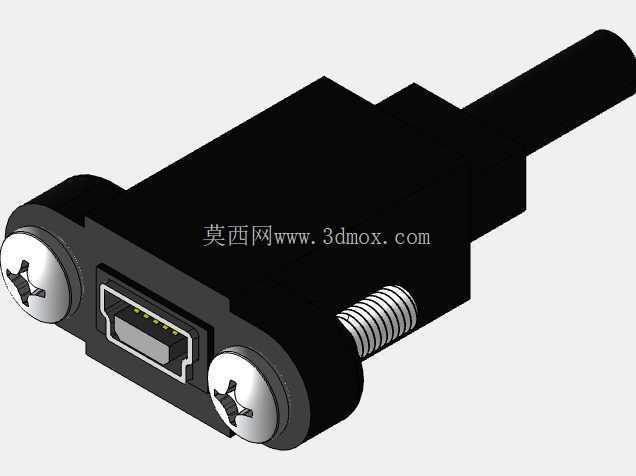

带固定耳座的迷你USB接口连接组件

　　这款带双侧固定耳座的迷你USB连接组件，在小型化电子设备、嵌入式工控模块、便携检测仪器的内部布线场景中应用十分广泛，区别于常规直插无固定的USB接头，它的双侧带安装孔的金属固定耳设计，从根源上解决了设备移动、线缆拉扯过程中接头松脱、接触不良的问题，很多需要频繁插拔或者处于振动工况下的小型设备，比如手持数据采集终端、便携式工业检测仪、外置小型传感模块的信号传输端，都会优先选用这类带固定结构的USB连接组件。

　　从实际功能层面看，这个组件核心承担USB协议下的数字信号传输与小功率供电通路作用，接口内部的接触弹片按照标准USB引脚定义排布，能够兼容对应规格的USB公头插接，实现设备与上位机、存储模块之间的应用程序数据传递，也能为外接的小型外设提供额定范围内的直流供电。组件尾部的线缆出线端做了应力释放结构，和接头主体的衔接处做了加厚的包覆处理，避免线缆反复弯折导致内部芯线断裂，这一点在经常需要移动使用的设备上尤为重要，很多现场调试用的便携设备，线缆弯折疲劳是接插件失效的主要诱因之一，这个结构设计能大幅提升接插件的弯折使用寿命。

　　设计思路上，这款组件没有采用常规迷你USB接头的全塑外壳结构，主体基座采用高强度工程塑料注塑成型，表面做了哑光耐磨处理，双侧的固定耳直接集成在基座两侧，固定孔内嵌了金属衬套，当用螺丝把接头固定在设备壳体或者内部安装支架上时，锁紧力不会直接作用在塑料基座上，避免长期应力作用下塑料基座开裂，也能让固定更加牢靠，不会因为温度变化导致塑料蠕变出现固定松动的问题。接口的金属屏蔽壳和固定耳的金属衬套做了导通设计，安装后可以通过固定螺丝和设备的金属壳体连通，实现良好的电磁屏蔽效果，降低外界电磁干扰对USB信号传输的影响，这一点在工业现场有变频器、伺服电机等强电磁干扰源的场景下，能有效减少数据传输出错、连接中断的问题。

　　从安装边界尺寸来看，这款组件的主体宽度控制在12mm左右，加上双侧固定耳的总宽度在18mm上下，主体厚度不到6mm，出线方向的线缆直径约3mm，固定耳上的安装孔中心距为15mm，适配M2规格的固定螺丝，安装时只需要在设备面板或者内部支架上开出对应尺寸的接口避让槽，在两侧固定孔位置预留螺丝柱即可，不需要额外设计复杂的固定结构，整体占用的安装空间非常小，很适合在内部空间紧凑的小型电子设备、嵌入式模块中使用。接口的插接深度符合通用迷你USB接口的标准尺寸，公头插入后不会出现过松或者顶死的情况，插拔手感保持在合适的阻尼范围内，既不会因为太松容易脱落，也不会因为太紧导致插拔困难、甚至把接头从固定位扯松。

　　在实际选型使用的时候，需要注意这个组件的固定耳是和接头主体平行的结构，安装时要预留足够的螺丝锁紧操作空间，出线方向要和设备内部的布线走向匹配，避免线缆过度弯折。另外接口内部的接触弹片采用了镀金处理，抗氧化能力更强，在一些湿度稍高的工业现场环境下，也能长期保持稳定的接触性能，不会因为触点氧化出现接触电阻变大、信号传输不稳定的问题。和普通的无固定迷你USB接头相比，这款组件虽然在安装时需要额外锁两颗螺丝，但是长期使用的可靠性提升非常明显，尤其是在有振动、需要频繁插拔的使用场景下，能大幅降低接插件的维护更换频率，减少因为接头松动导致的设备通讯故障。很多做小型工业手持设备、嵌入式检测模块的结构工程师，在做USB接口选型的时候，都会优先考虑这类带固定耳的结构，毕竟设备在现场使用的时候，通讯连接的稳定性直接影响设备的正常使用，一个可靠的接插件结构，能减少很多后期的售后维护问题。
