管路扩径装配专用扩张工装结构设计

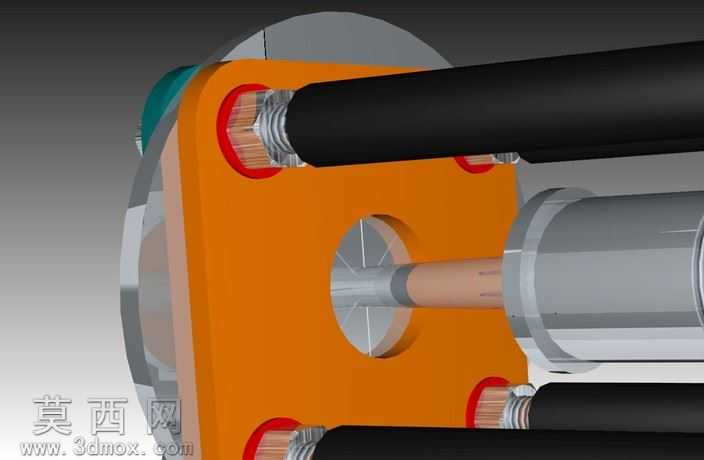

本模型为管路装配作业专用的管扩张工具，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差配合规范，对各活动部件的装配间隙、运动行程做了精准的参数约束，确保模型可直接用于后续的工程出图与加工验证。渲染阶段采用工业级写实渲染方案，对工具的安装基板做了橙色喷塑金属材质处理，还原了实际工装表面的哑光磨砂质感，对扩张执行芯轴做了抛光钢材材质设置，模拟出金属加工面的高光反射效果，对被加工的管材部分分别设置了黑色橡塑外层、金属内层的分层材质，同时在管材与基板的密封接触位置添加了红色橡胶密封圈材质，通过材质的差异化区分清晰展现各部件的功能属性。结构设计上，该工具采用定位基板作为安装基准，基板上预留多组管路穿装孔位，可同时适配多根管路的扩径作业需求，扩张执行组件采用同轴推进式结构，通过芯轴的轴向进给实现管材端部的均匀扩径，可将外径40mm、壁厚3mm的管材端部扩张至43mm，扩张过程中可保证管壁变形均匀，不会出现局部开裂、壁厚不均的问题。设计思路围绕管路密封装配的实际需求展开，针对管路插接装配时需要端部扩径形成密封承口的作业场景，优化了扩张头的锥度参数，确保扩张后的管材端部尺寸精度满足另一根管路的滑入装配要求，同时在工具上设置了行程限位结构，可精准控制扩径长度，避免过度扩张导致的管材报废，整套工具结构紧凑，可适配现场手动作业或设备集成安装的使用需求，建模过程中对所有棱角位置做了工艺倒角处理，还原实际加工零件的工艺特征，各连接位置的螺纹结构、紧固件装配都做了1:1还原，确保模型的结构完整性与工程实用性。
