封闭式多显卡并行运算机箱结构设计

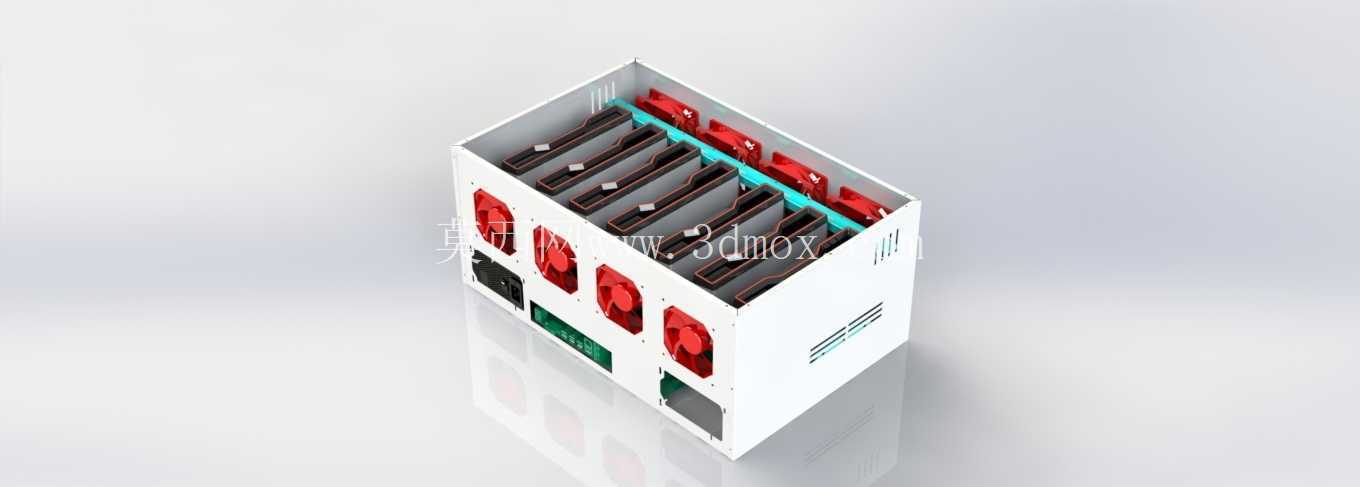

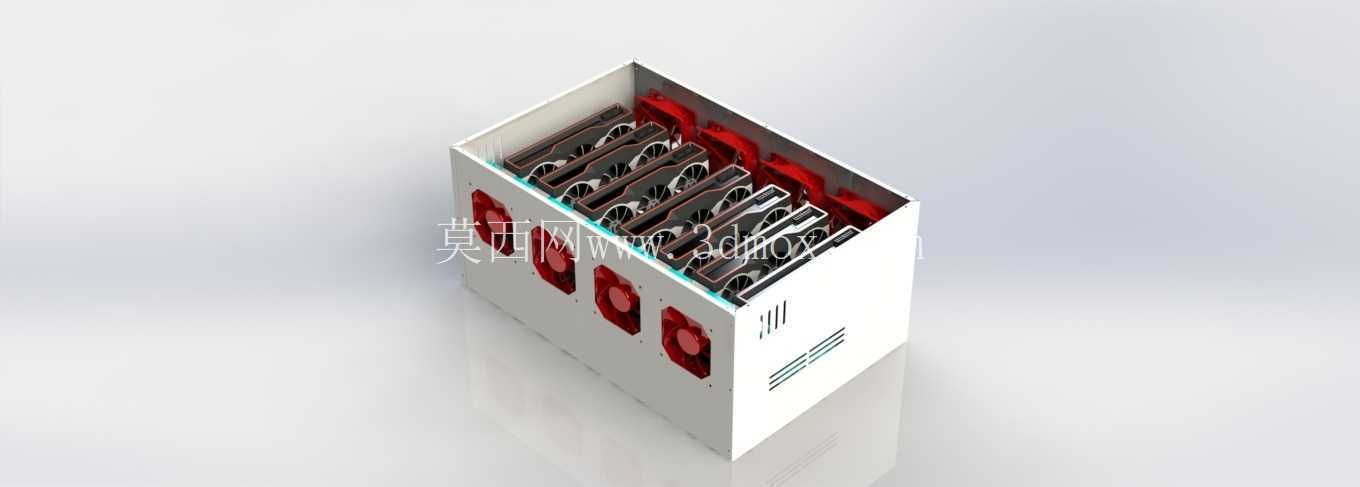

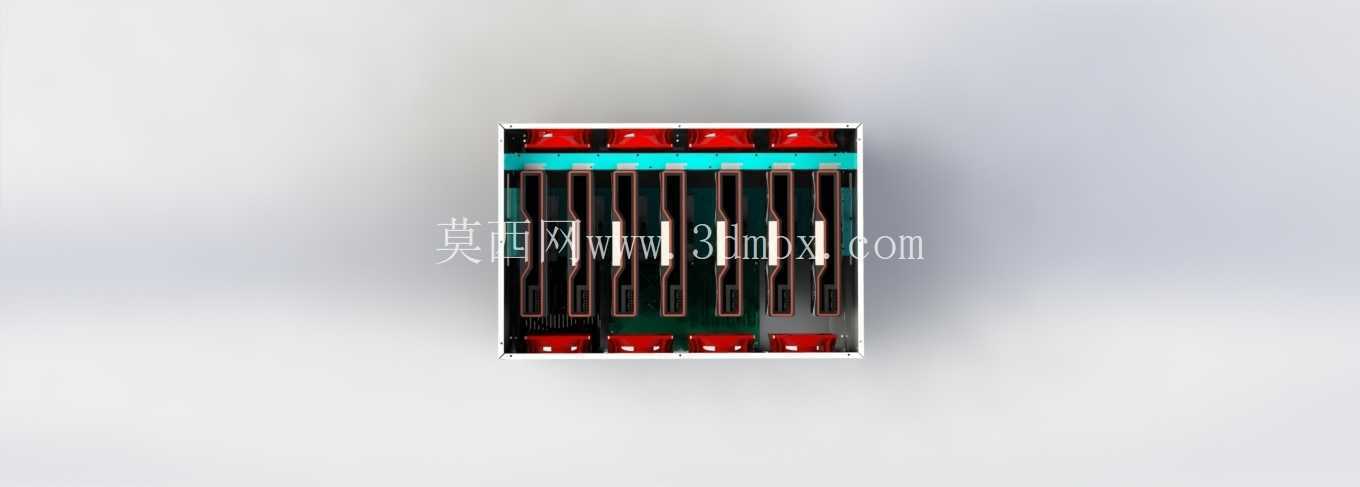

　　这款封闭式机箱的设计初衷，是为高密度并行运算硬件提供稳定的承载与运行环境，主要面向需要多显卡协同工作的运算场景，比如分布式计算、图形渲染集群节点这类对硬件排布密度、运行稳定性有较高要求的使用场景。从结构布局来看，机箱内部预留了6到8张标准尺寸显卡的安装位，显卡采用横向平行排布的方式，每两张显卡之间预留了足够的通风间隙，避免硬件堆叠造成的热量淤积。机箱侧面对应每个显卡的输出接口位置，都做了精准的开孔处理，开孔尺寸完全匹配标准显卡挡板的规格，既可以保证接口完全外露不影响线材插拔，又能减少不必要的缝隙，控制机箱内部的气流走向。

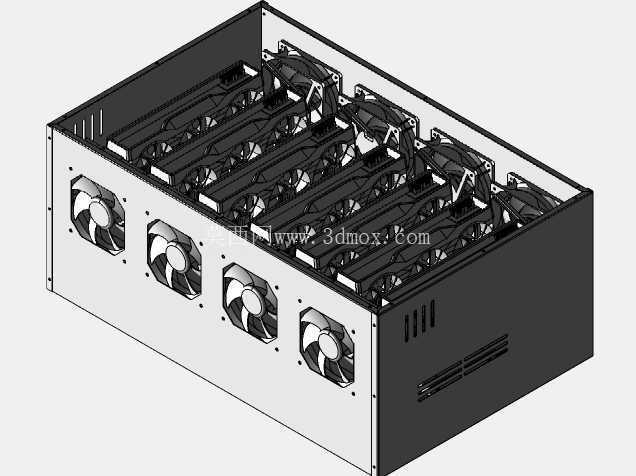

　　供电单元的安装位设置在机箱内部的独立区域，和显卡安装区做了物理分隔，避免供电线路和显卡供电接口的走线交叉，同时预留了双电源的安装空间，满足多显卡满负载运行时的大功率供电需求，供电区域的侧面也预留了对应的接线开孔，方便电源线材从机箱外部接入，不会和显卡区域的散热气流产生干扰。散热系统的设计上，机箱对应显卡排布的位置，预留了8个120mm标准风扇的安装位，风扇采用统一的送风方向，形成从机箱一侧进风、穿过显卡间隙后从另一侧排出的贯穿式风道，气流可以直接带走显卡运行时产生的热量，不需要额外的导风结构就能实现较高的散热效率。

　　机箱的外壳采用封闭式钣金结构，所有拼接边都做了折边处理，既可以提升壳体的结构强度，避免搬运过程中出现壳体变形挤压内部硬件的问题，又能减少灰尘从拼接缝隙进入机箱内部，降低硬件积灰造成的散热效率下降、接触不良等故障概率。机箱的主板安装位设置在显卡区域的侧边，和显卡安装区保持合理的间距，方便主板供电线、数据线的连接操作，同时不会阻挡散热气流的通行。从安装边界来看，机箱的外部尺寸经过严格控制，既可以满足标准硬件的安装需求，又能适配常规的服务器机架安装孔位，也可以直接放置在桌面使用，底部预留了防滑垫的安装位置，放置时不会出现滑动移位的问题。

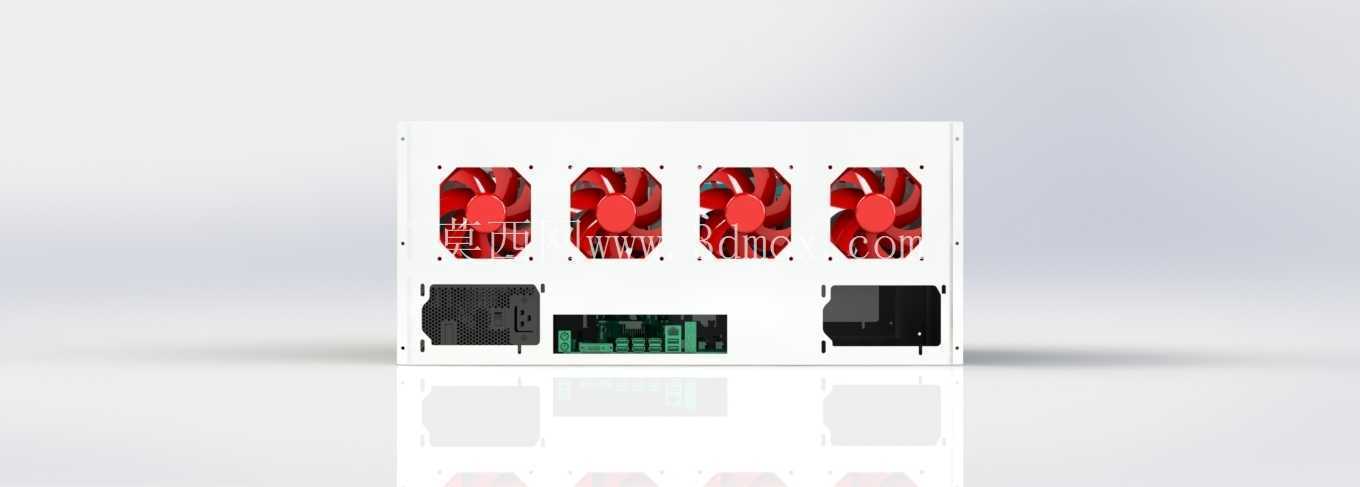

　　机箱的开关、指示灯等操作部件都设置在正面便于操作的位置，对应的开孔位置和内部主板的插针位置完全匹配，不需要额外延长线材就能完成接线。在结构强度设计上，机箱内部的显卡安装位都做了加强筋处理，每张显卡的尾部都设置了支撑结构，避免显卡长期使用因为自重出现PCB板弯曲变形的问题，电源安装位也设置了对应的固定螺柱，保证电源安装后不会出现松动晃动。整个机箱的结构设计没有多余的装饰性结构，所有的开孔、分隔、支撑结构都围绕硬件安装、散热、走线的实际需求设计，在保证结构强度的前提下尽可能控制整体重量，同时兼顾了不同使用场景下的安装适配性，不管是作为固定运算节点的机架式安装，还是临时搭建运算集群的桌面放置，都能满足硬件稳定运行的需求。
