架空式集装箱活动房支撑框架结构

　　该结构针对非平整场地、低洼易涝区域的临时建筑搭建需求设计，核心解决常规集装箱房直接落地时面临的地面找平成本高、雨季积水倒灌、场地硬化破坏原有地表的问题，在野外作业营地、临时施工办公点、山地景区临时配套用房、应急安置点等场景中具备极强的适配性，无需对搭建场地做大规模混凝土硬化处理，仅需对支撑腿落点做局部夯实即可完成部署，大幅缩短现场施工周期，降低临时建筑的场地复垦成本。

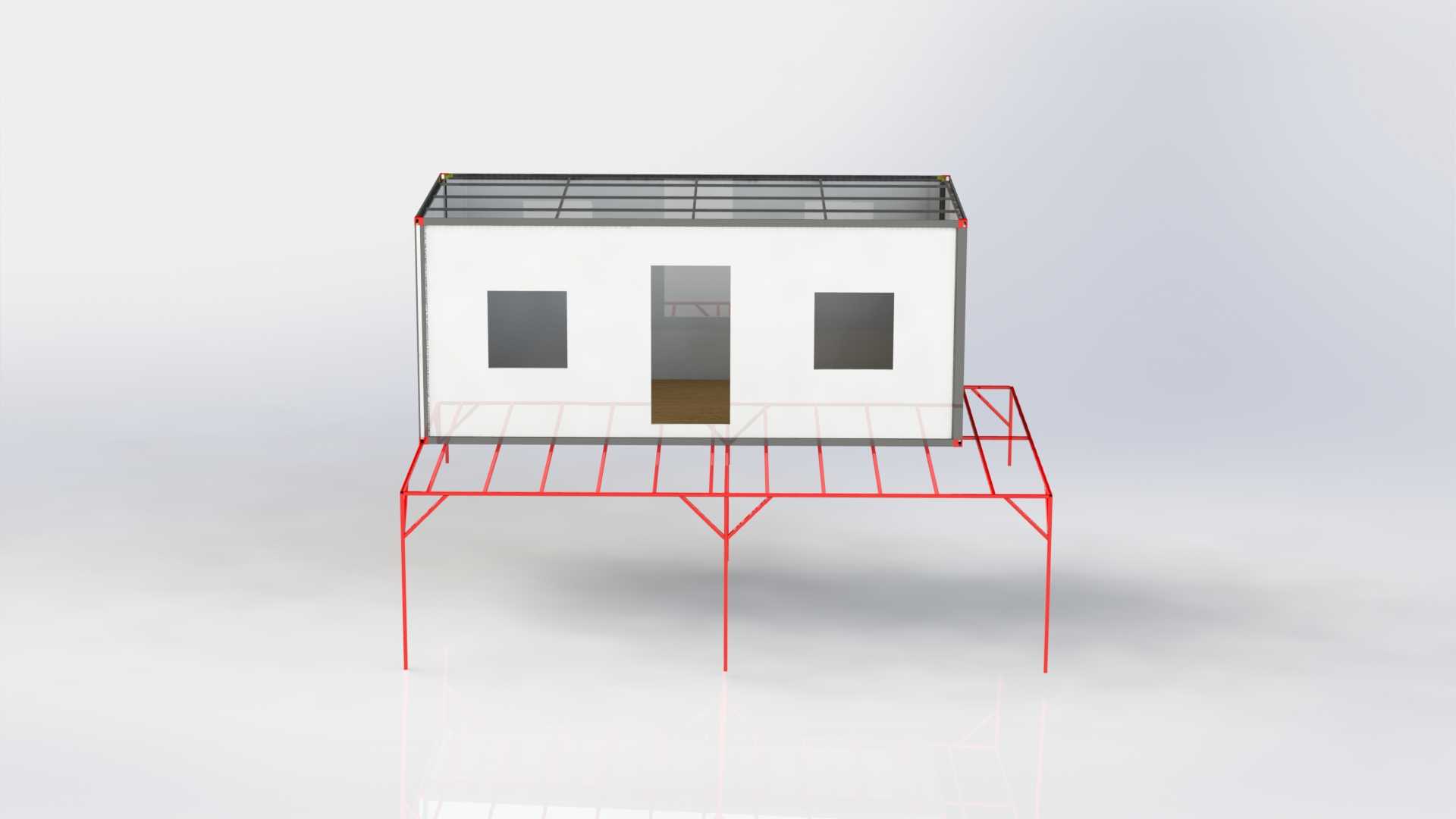

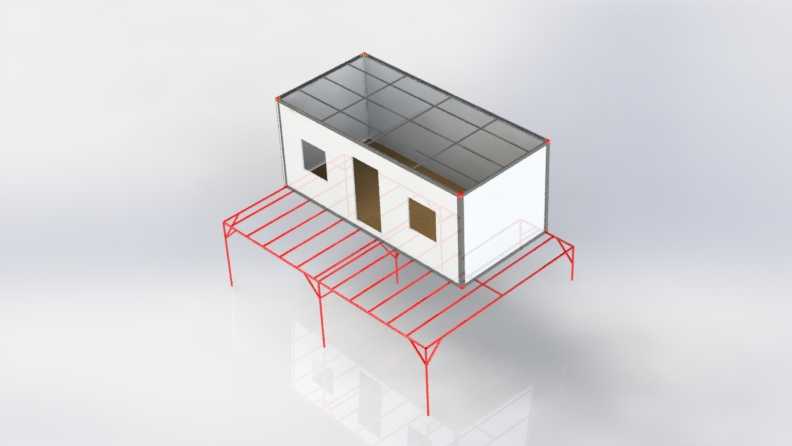

　　整体支撑框架采用型材焊接成型，主承力梁沿集装箱箱体长度方向通长布置，对应集装箱底部标准角件位置设置定位挡块，安装时可直接将标准集装箱箱体吊装落位，挡块恰好卡入角件定位槽内，无需额外做大面积焊接固定，仅需在角件与支撑梁接触面加装防跳压块即可满足抗风要求，适配市面上通用的20英尺标准集装箱箱体的安装尺寸，箱体落位后底部与地面预留的通行空间可兼顾管线布设、临时储物、通风防潮的多重作用，在南方多雨区域可有效避免地面潮气直接侵入箱体内部，降低箱内地面返潮的概率。

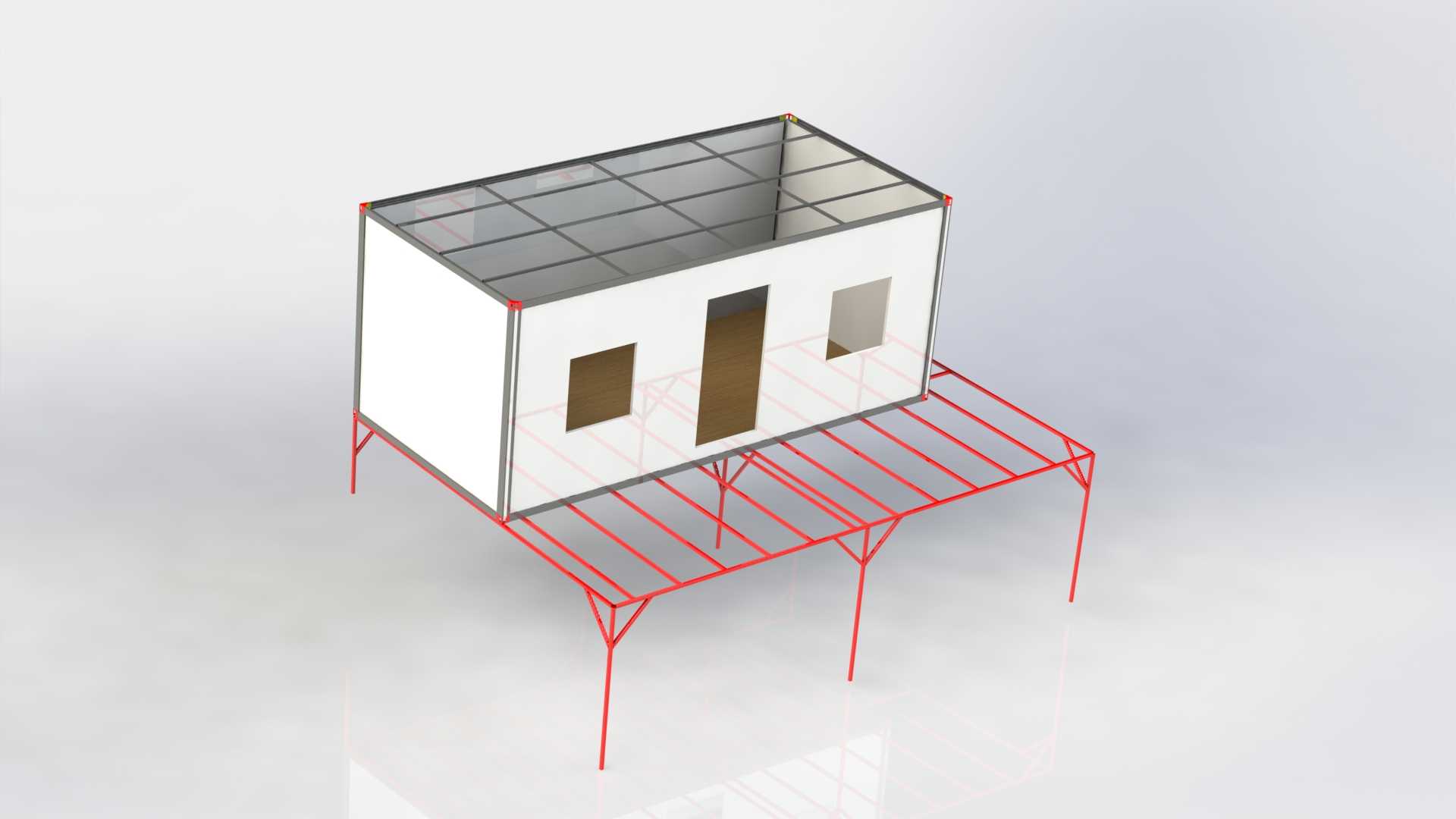

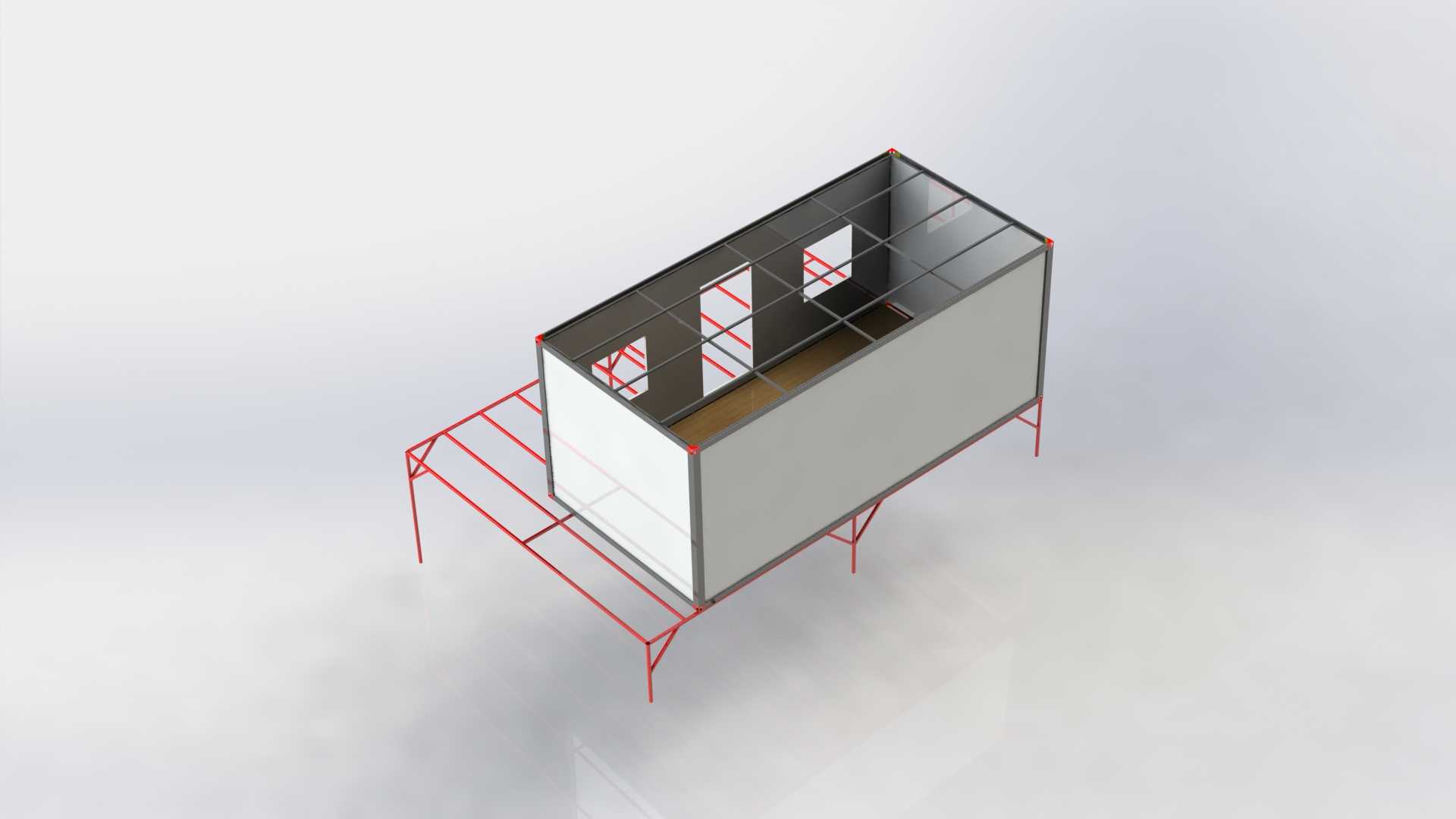

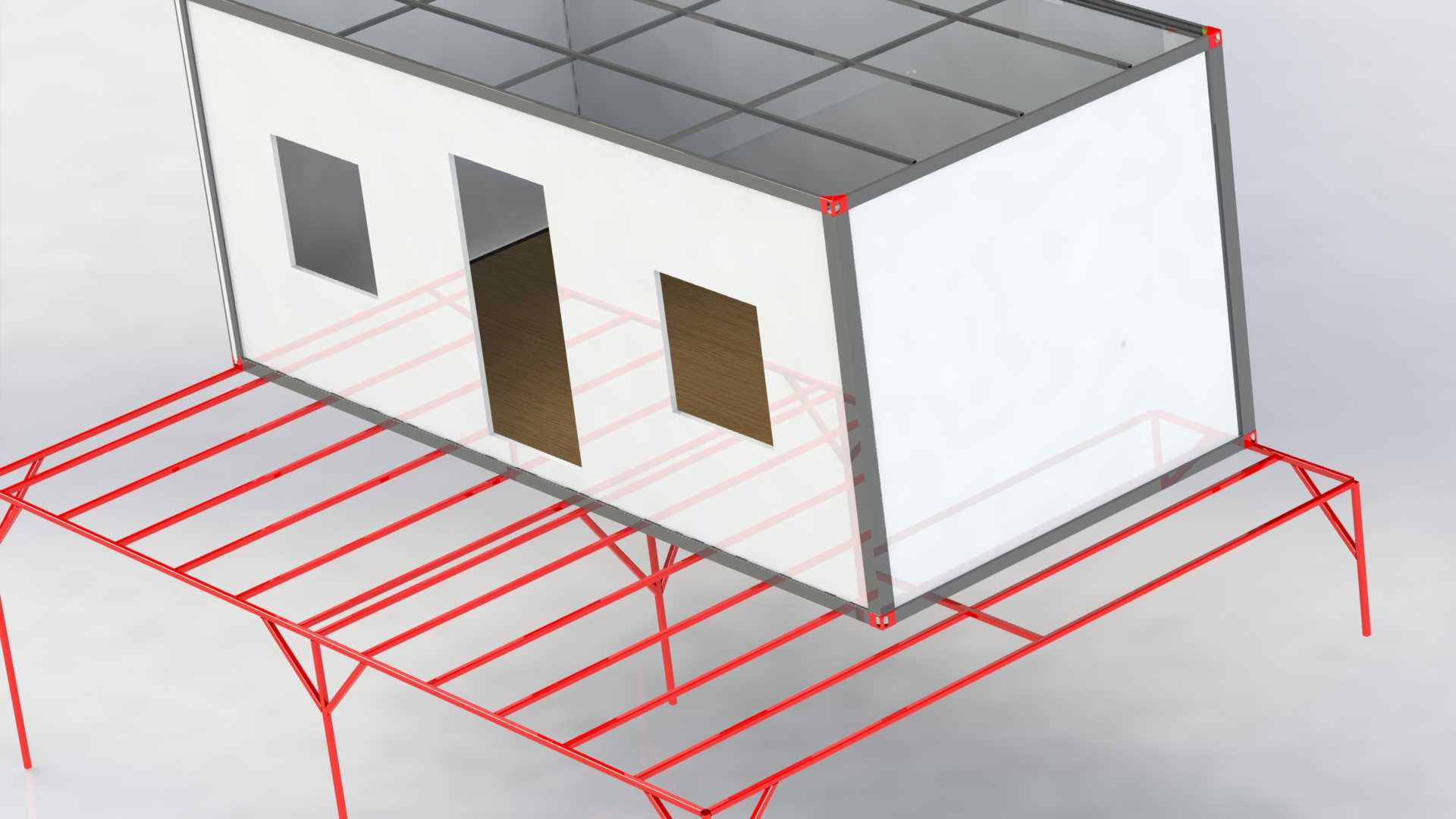

　　支撑腿采用斜撑加固结构，每根主支撑腿与主横梁之间设置45度斜向支撑筋，将箱体竖向载荷均匀分散到各个支撑落点，单腿设计承载能力可满足满装状态下的集装箱箱体总重量要求，同时可抵御常规野外场景下的风载荷作用，避免框架出现侧向失稳。框架上部的箱体围护结构采用预制夹芯板拼装，墙体预留标准门窗洞口，屋面采用檩条加铺面板的结构形式，所有构件均在工厂完成预制下料、折弯、焊接加工，现场仅需通过螺栓拼接即可完成整体组装，无需大型加工设备进场作业。

　　设计阶段充分考虑运输便利性，整个支撑框架可拆解为多个分段构件，拆分后单根构件长度不超过常规货运车辆的厢内限长，构件之间采用连接板加高强度螺栓的连接形式，连接节点处设置长圆孔调节余量，可抵消构件加工时的尺寸公差，同时适配场地微小的高差变化，安装时可通过在支撑腿底部垫设不同厚度的钢板调整整体框架水平度，无需对支撑腿做现场切割调整。框架表面采用除锈后喷涂防锈底漆加面漆的处理工艺，可适应户外露天环境下的防腐蚀要求，在常规非强腐蚀环境下可满足多年使用需求，后期若需转场，可直接拧开连接螺栓将框架拆解后整体转运，所有构件均可重复利用，无一次性施工的建筑垃圾产生。箱体内部空间可根据使用需求灵活划分，可作为临时办公室、员工宿舍、小型储物间、应急值守点使用，支撑框架预留的底部空间可布设给排水管线、供电线缆，无需在地面开挖沟槽，进一步降低现场施工的工作量，在临时用地到期后可快速拆除所有构件，将场地恢复至原始状态，完全满足临时用地的复垦要求。
