立式气动点焊机机身与加压执行结构

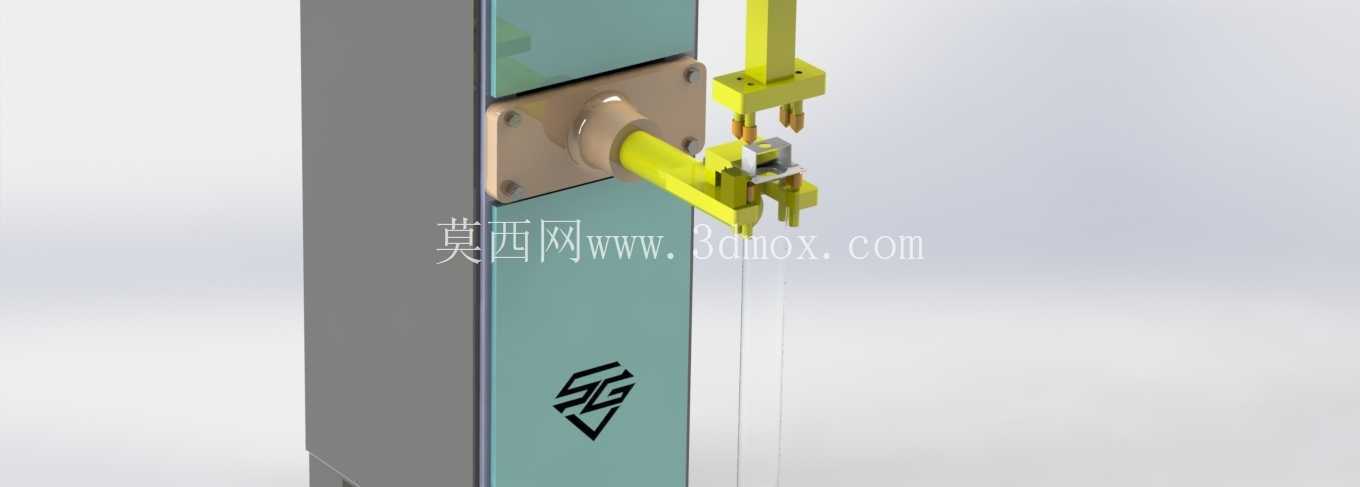

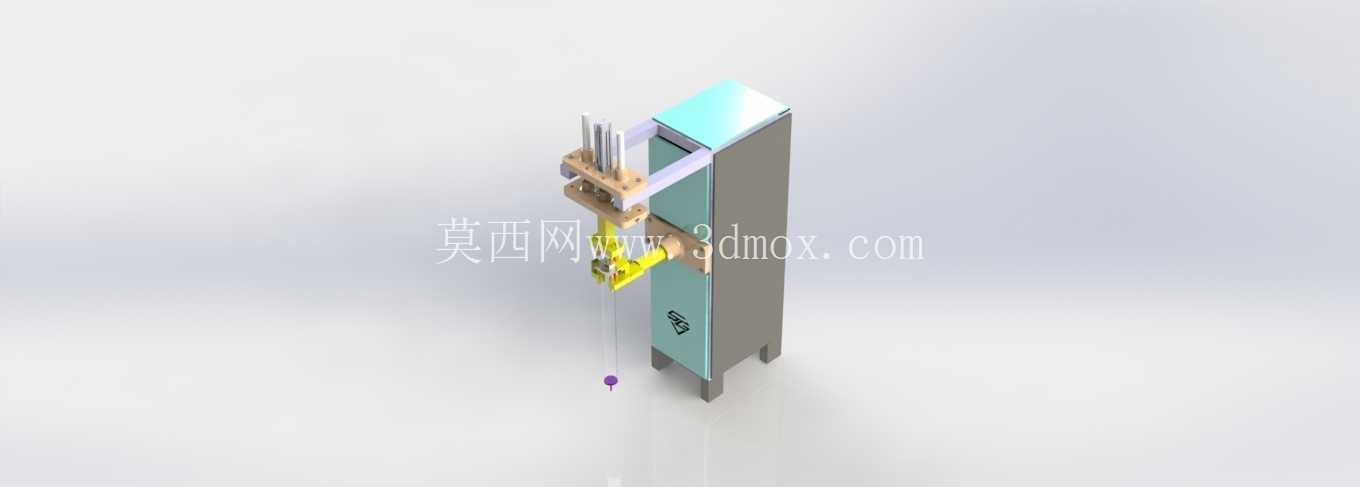

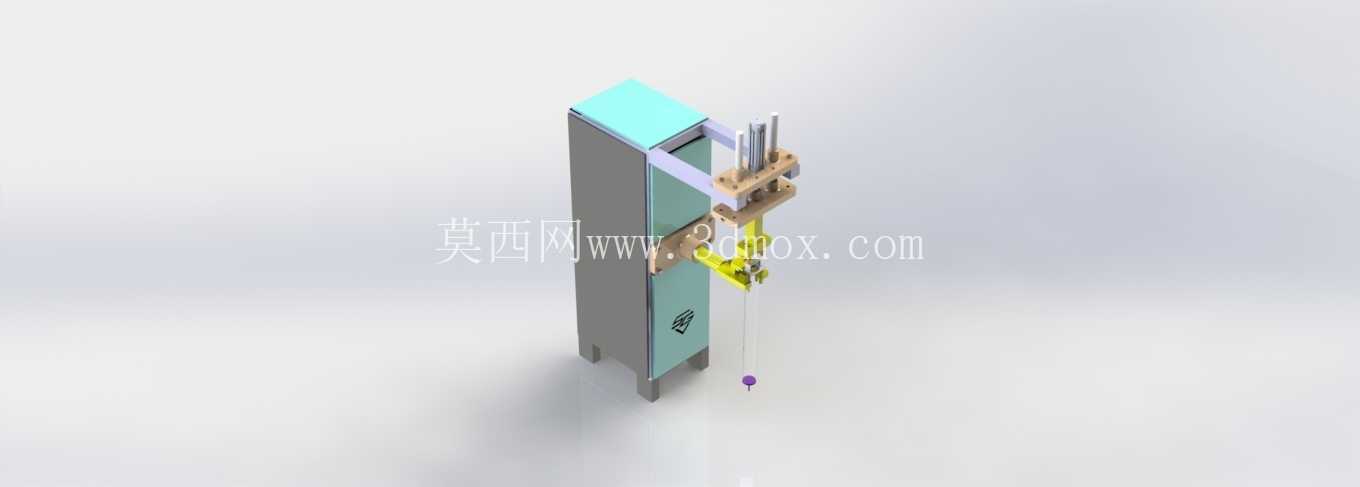

　　这台立式电阻点焊设备的三维结构，围绕金属薄板、箱体钣金件以及小型冲压件的搭接点焊工况展开。现场布局中，设备常布置在钣金焊接单元、五金制品装配线或维修试制工位旁，操作者将待焊工件放置在下电极区域，通过上电极的垂直加压与短时通电，使搭接位置形成熔核。整机采用窄高型立柱布局，占地面积控制在较小范围内，适合车间通道边、工装台旁或多台并排组成点焊工位。

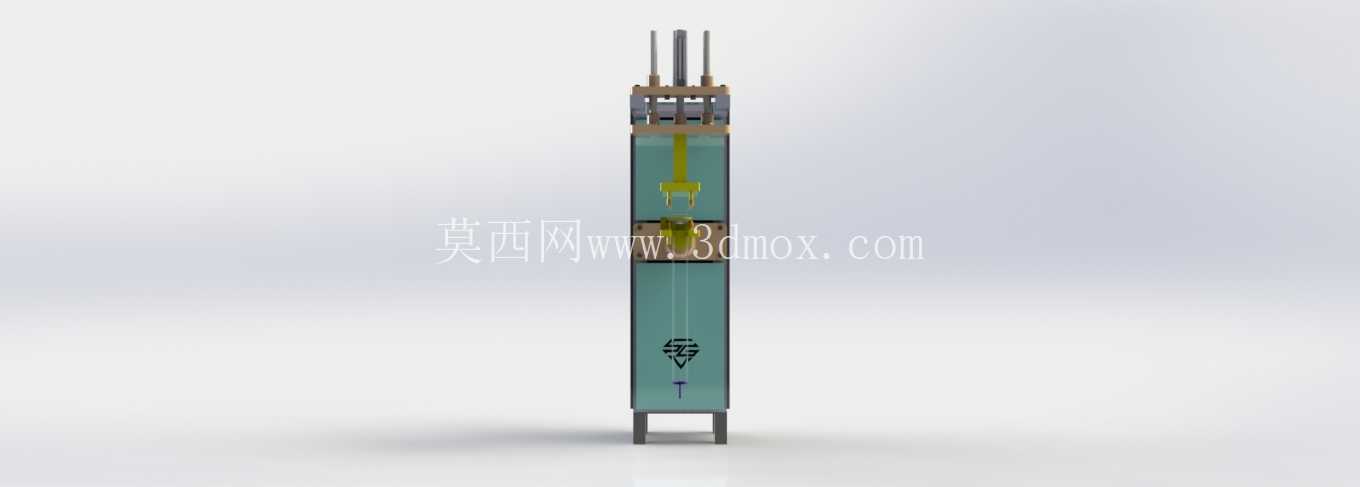

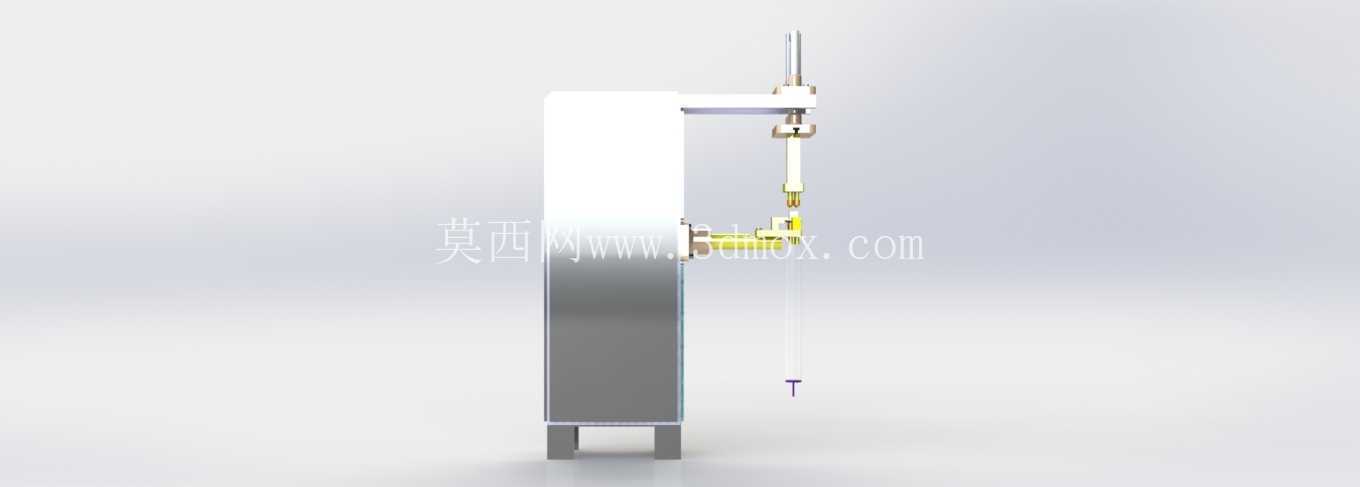

　　从结构层级看，下部为立式柜体，内部可容纳焊接变压器、冷却水路、控制电气与气路元件；柜体外侧保留检修面，便于日常检查接线、水路接头和气动元件。柜体上方伸出悬臂式加压机构，电极臂沿立柱前方布置，电极轴线基本垂直于工作台面。该布置使焊接压力直接沿电极方向传递，减少偏载力矩，也便于操作者观察焊点位置。

　　加压执行部分采用导向组件与驱动元件组合的思路。上电极安装座通过直线导向结构约束升降轨迹，避免电极闭合时出现横向摆动；驱动端提供往复运动，使电极在接近工件、压紧、保压和回程各阶段具有明确动作路径。模型中电极臂端部预留了电极杆、电极帽以及水电连接接口的安装位置，实际选型时可根据焊点厚度、材料牌号和焊接节拍更换电极形状。

　　设备的有效工作开口和喉深需要结合工件尺寸判断。立式结构使上电极能够在柜体前方形成一定悬伸，适合处理箱壳、支架、网片等不必完全伸入设备内部的工件；电极下方的操作空间用于放置工件并保证手部取放距离。若工件外形较高，应核对电极下降极限与工件上表面之间的空间；若工件边缘较宽，则需复核喉深是否覆盖焊点到工件外缘的距离。

　　安装边界方面，柜体底部设置支撑脚，设备就位时应保证底面落在平整地坪或钢制底座上，并在电极加压方向上具备足够刚性。点焊过程会产生周期性压载，虽然整机行程不大，但立柱、电极臂和底座之间的连接刚度会直接影响电极对位稳定性。三维建模时，柜体钣金、立柱型材、悬臂连接板、电极固定块和导向件之间的装配关系需要分层表达，尤其要关注螺栓连接面、调节槽口和易损件更换空间。

　　功能设计上，该结构强调垂直加压、快速接近和稳定回程。上电极在未接触工件前可快速下行，接触后转为压紧状态，使工件表面与电极端面贴合；焊接完成后，电极保持短时间压力，再随导向机构抬起。这样的动作逻辑有利于降低飞溅、压痕过深和电极错位等问题。对于镀锌板、低碳钢板或不锈钢薄板，电极压力、端面直径和焊接回路阻抗需要配套调整，机械结构则负责保证压力轴线不偏移。

　　从维护角度看，电极属于消耗件，端部结构应便于拆装；导向部件需要保留润滑和防尘空间；柜体后侧或侧侧的检修门不能被工件料架遮挡。若设备纳入自动生产线，还可在电极附近增加工件定位块、防错挡销或气动夹紧件，此时需重新检查操作者上下料路径与电极运动包络。模型整体把机身、导向、加压、电极和柜体集成在同一立式框架内，结构关系清晰，适合用于点焊机方案论证、工位布局校核、焊接工装设计以及非标设备改型参考。
