等离子切割机THC高度控制器安装座

　　这套结构针对等离子切割设备改造中的一个典型痛点展开：原装高度控制器在现场布置时，往往缺少与机身面板、气路和电控盒相匹配的固定位置，临时绑扎或外挂安装会带来线缆拉扯、调节不便和维护干涉等问题。模型将Proma THC控制单元、前置操作面板以及后部接线盒统一纳入一个框架式安装座中，使高度控制模块能够稳定嵌入谢尔曼等离子切割机的操作区域。

　　从实际切割工况看，等离子割炬在起弧、穿孔、沿板材轮廓移动时，需要根据板厚、翘曲和割嘴损耗实时维持割嘴与工件之间的距离。THC高度控制器通过弧压反馈控制升降轴，避免割嘴碰撞板材，也减少因高度漂移造成的切不透、坡口过大或断弧。安装座的作用并不是单纯承托控制器，而是把显示、按键、接口、气路通道和检修空间整合到设备正面，使操作人员在切割前能够直接查看设定值，在加工过程中也能快速切换自动、手动或升降动作。

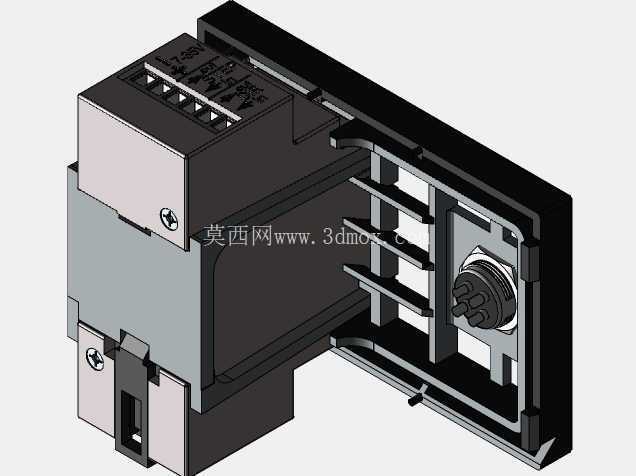

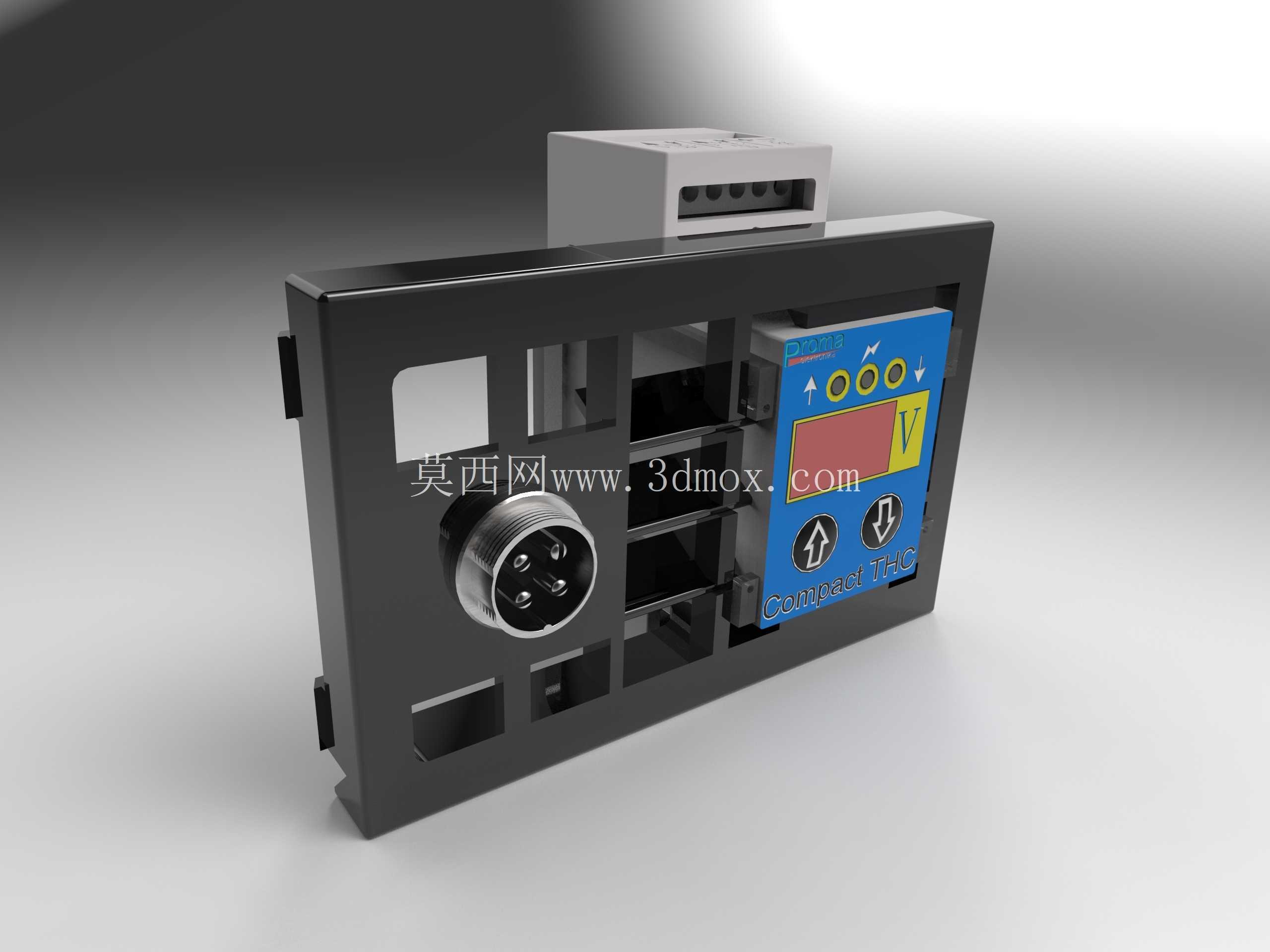

　　外形上，主体采用矩形框架结构，前侧预留大面积开口，蓝色控制板外露安装，面板上布置数码显示区、方向按键、功能按键以及状态标识。框架左侧设置圆形航空接口位置，用于割炬升降或相关信号连接；接口周围保留足够壁厚，便于螺母锁紧并承受频繁插拔。后部上方设置独立小盒体，对应控制模块的接线或信号处理单元，盒体与主框架之间形成层次，既避免线缆与面板元件拥挤，也让走线能够沿框架内侧收拢。

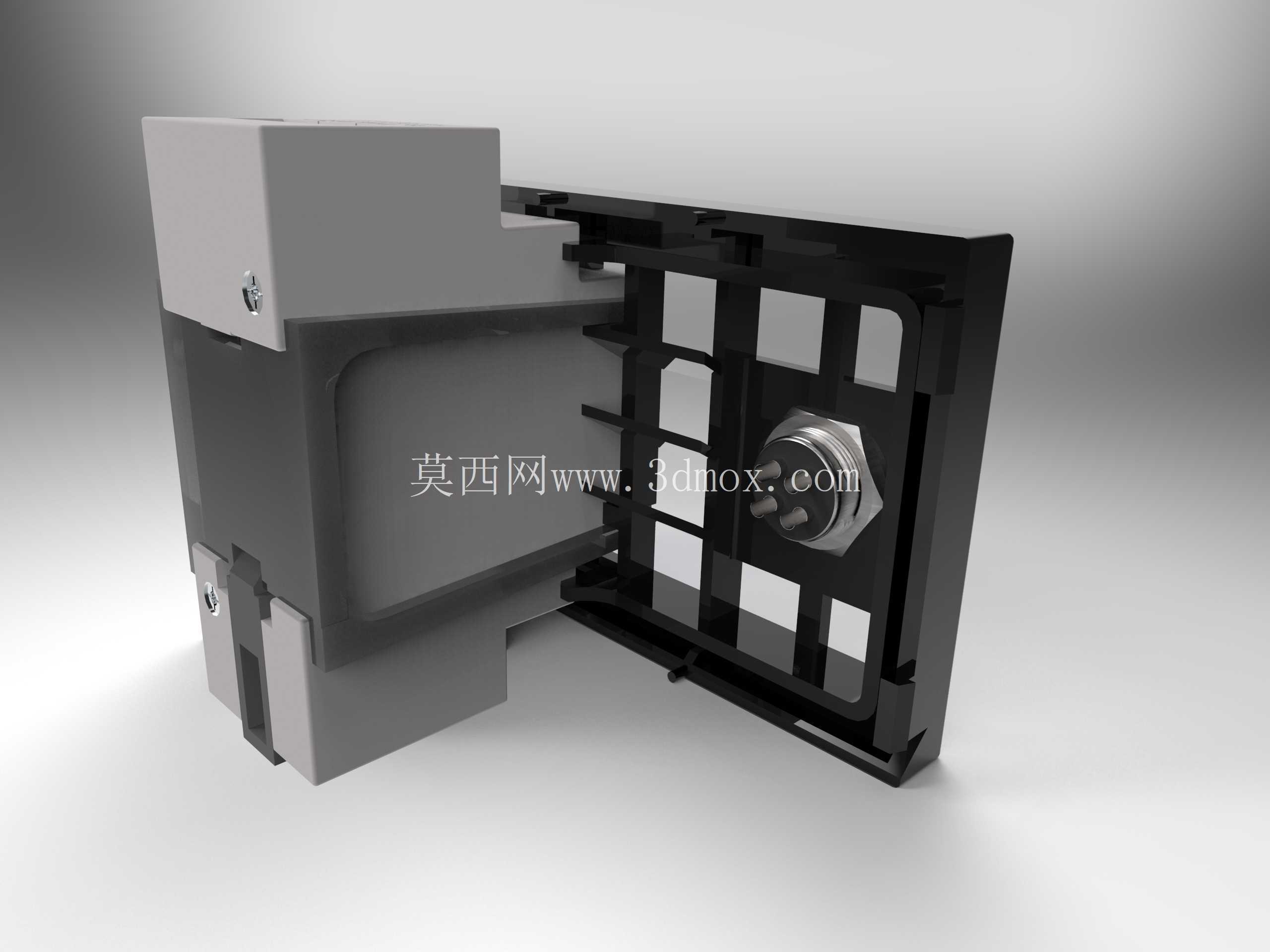

　　框架内部并非实心封闭，而是设计了多组矩形镂空和加强筋。这样处理有两方面考虑：一是FDM打印件在保证刚性的前提下减少材料消耗和打印时间；二是为控制器散热、接线插拔、按钮行程和内部观察留出空间。镂空边缘保留连续边框，受力路径围绕前面板、左侧接口和后部模块安装位展开，使打印件在拧紧螺钉、插入接头时不易出现局部开裂。侧板上的小凸耳用于与切割机原有面板或支架连接，安装孔位围绕设备边界布置，避免与内部气管、电缆桥架冲突。

　　气路改造是该件的重点之一。原始空气管道需要重新走向，为高度控制器让出安装空间，同时不能增加过多弯头或造成气流阻力突变。设计中将管道通道与框架腔体结合，使气管能够沿支架侧边或后方进入，连接位置远离操作按钮和显示区。风管采用FDM方式制作时，需关注层间密封、壁厚均匀性以及固定卡箍位置；模型在通道转折处保留圆角过渡，减少应力集中，也便于打印时减少支撑。对于现场维护而言，这种集成方式比分散固定更易拆装：松开外围紧固件后，控制器面板、接线盒和气管接口能够按顺序暴露，不需要大面积拆卸切割机外壳。

　　安装边界方面，前面板开口尺寸以控制板显示和按键操作区域为核心，四周保留压边，防止电路板直接受撞击；后部模块高度高于主框架，设计时需确认设备内侧与龙门、拖链或风机之间的净距。左侧圆形连接器的轴线应尽量与面板平行面垂直，保证插头锁紧后线缆自然下垂或沿侧板固定。框架后侧与机壳之间建议留出线缆弯曲半径，尤其多芯信号線不可紧贴锐边。若用于连续大负载切割环境，可在打印件关键孔位嵌入金属衬套，或在边框内侧增加金属压条，以提高螺纹连接的耐久性。

　　整体建模思路偏向实用改造而非外观包覆：所有开口都对应具体元件、接头、散热或走线需求，结构筋位服务于打印刚度和装配顺序，面板布局服从操作人员的观察与干预习惯。该方案可为等离子切割机加装弧压高度控制、旧机操作面板重构以及FDM工装件设计提供直接参考。
