壁挂式跳线测试引线收纳挂架

　　该壁挂式理线挂架主要面向电子调试、实验台维护、生产线测试工位以及小型维修工作台的线缆整理需求，用于集中悬挂跳线、测试引线和短连接导线。测试现场常见的问题是引线随用随放，桌面线缆相互缠绕，插头端被挤压、弯折或掉落污染，取用前需要反复理顺；挂架通过竖向背板固定在墙面、设备侧板或工位挡板上，把多根引线按槽位分开，使线缆自然下垂，减少交叉堆叠。

　　结构上采用L形折弯承载形式，上部为平直安装背板，下部向前伸出形成承托平台。背板预留两个安装孔，孔位靠近背板两端，可使用螺钉穿过孔位固定在木质工作台侧板、铝型材框架、金属墙板或复合板面上。安装时需保证背板贴合支撑面，两孔连线保持水平，避免挂架受载后倾斜。下部伸出边与背板之间形成稳定的直角承载关系，载荷通过挂钩区域传递到折弯边，再由背板分散到固定面。

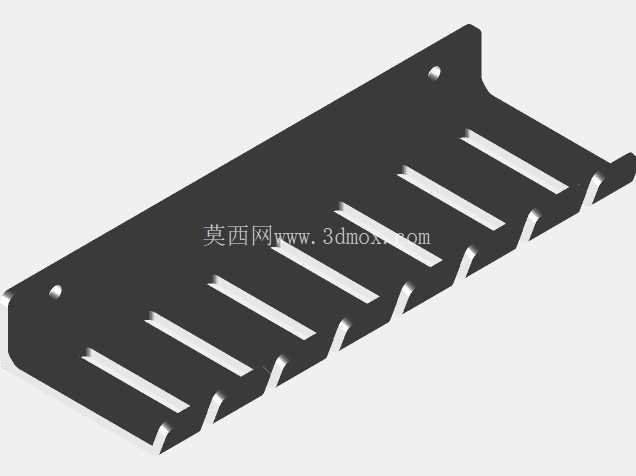

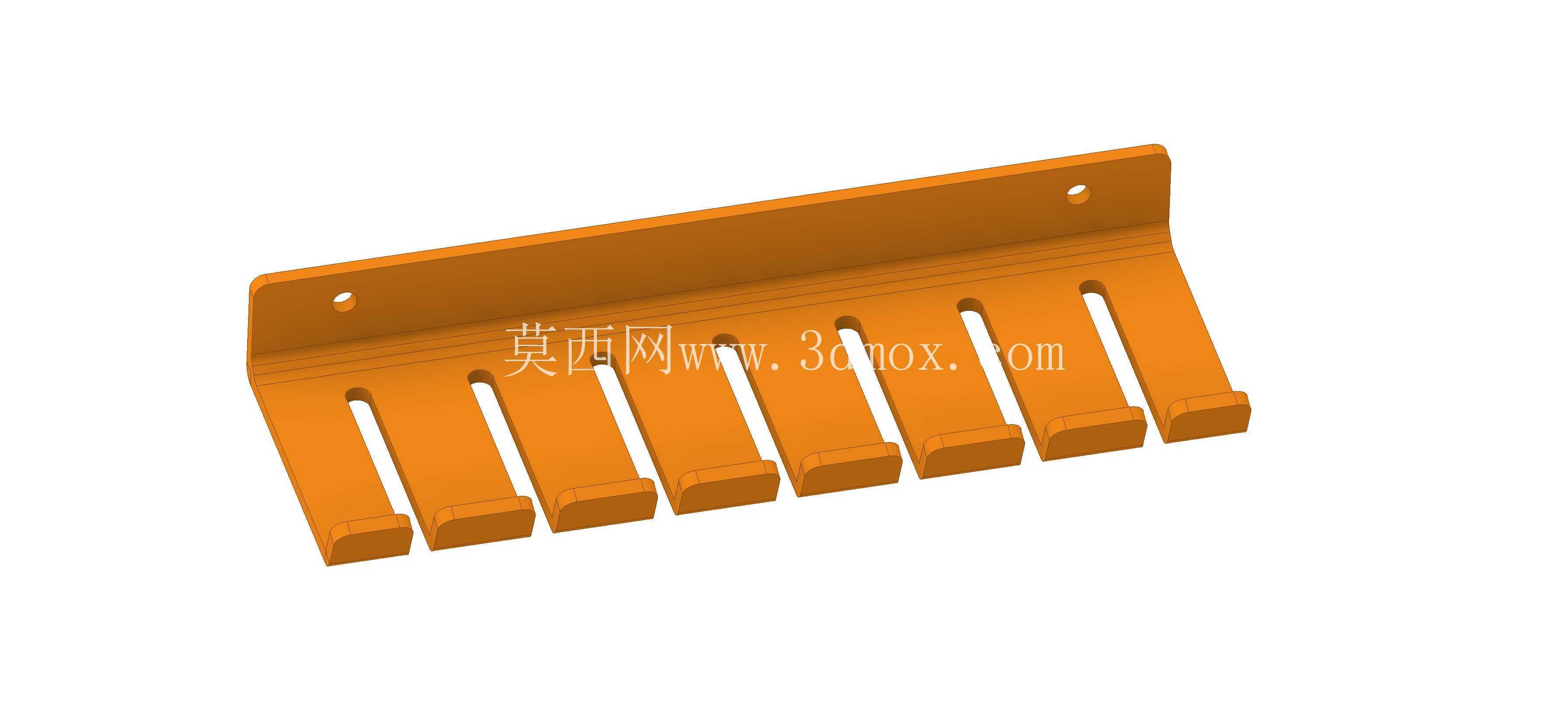

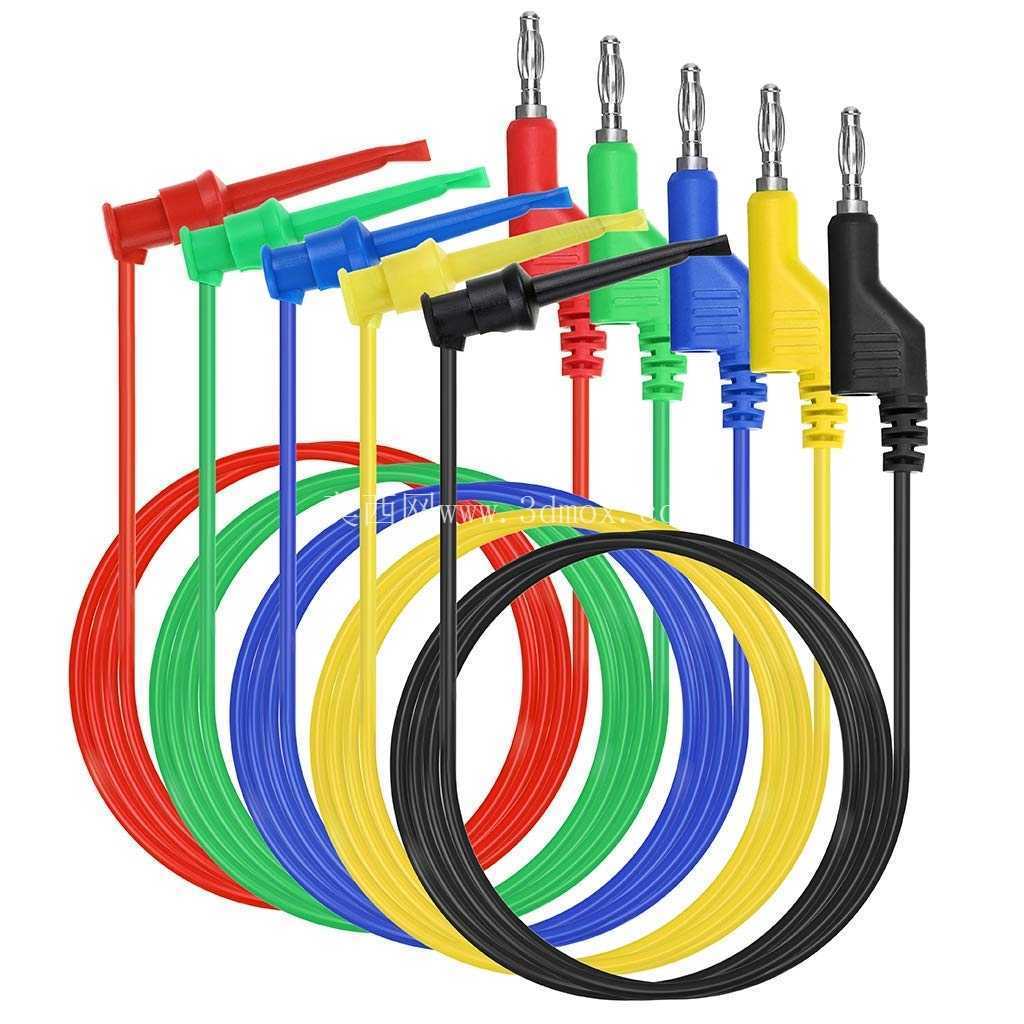

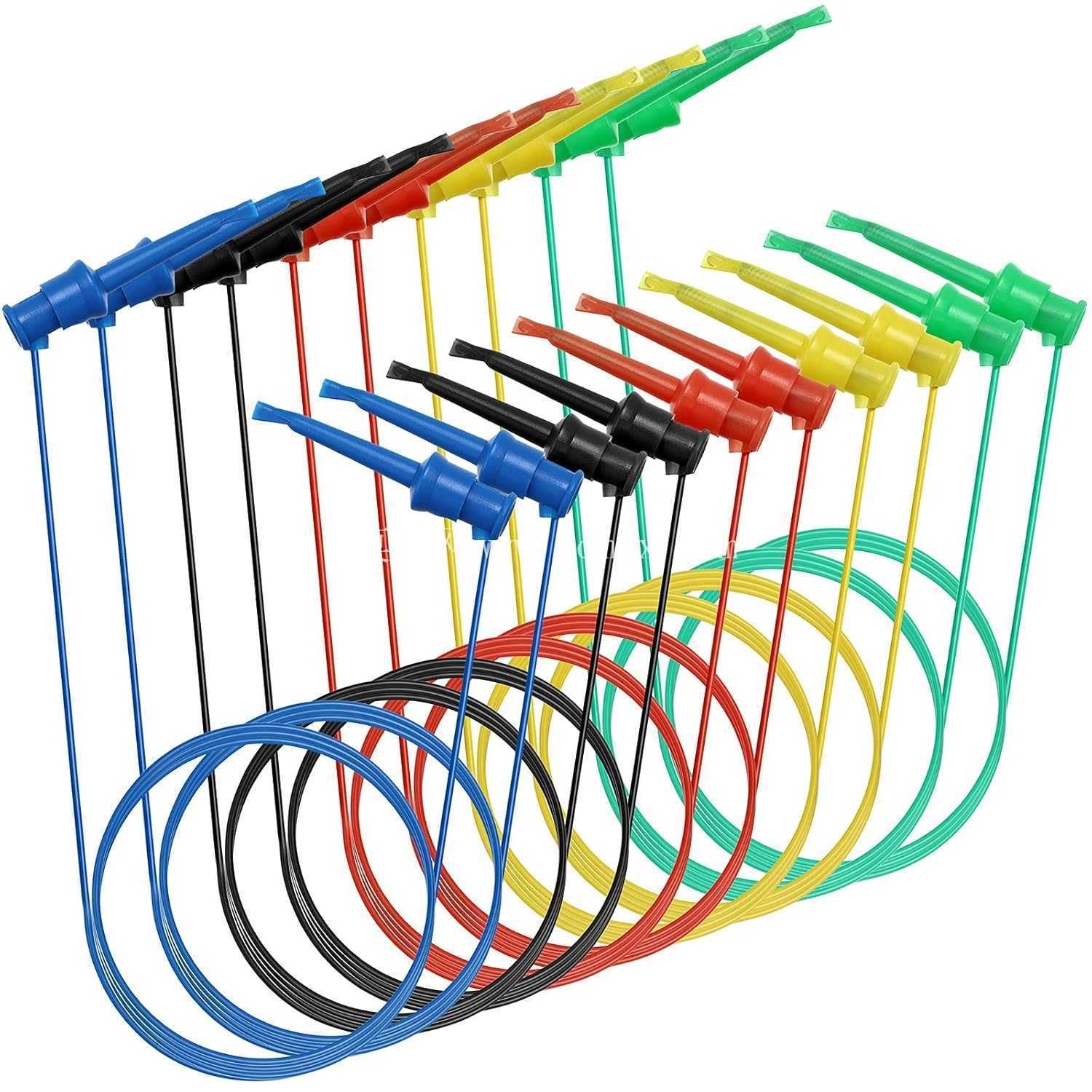

　　挂架前端设置多个并列的U形开口槽，槽口向上并沿宽度方向均匀分布。每一个槽位对应一根跳线或测试引线，线缆可从开口处放入，端部插头或较大的连接头搭在槽口外侧，靠自身尺寸限制滑落。槽与槽之间保留实体隔筋，隔筋既分隔不同引线，也增强前伸边的抗弯刚度。相比单排圆钩结构，这种宽槽隔筋形式对线材直径的适应性更好，细表笔线、香蕉插头线、鳄鱼夹短线以及部分扁平测试线都可以放入。

　　挂钩末端做了加宽挡边，挡边高度高于槽底，能够防止引线受触碰后从前端滑出。槽口边缘和挂钩端部均采用圆角过渡，避免尖锐棱边划伤线皮；对于频繁取放的测试线，圆角还能降低线材在弯折点的应力集中。背板顶部两角及安装孔周围同样保留圆滑轮廓，安装和清洁时不易刮手。整体壁厚按照塑料打印件或小批量注塑件的承载习惯设计，在满足轻量化的同时，使背板、折弯区和挂钩根部形成连续材料路径。

　　从安装边界看，挂架宽度由槽位数量决定，多个挂钩并列后可覆盖一组常用测试引线的收纳宽度；高度方向主要由背板和前伸挂钩构成，背板上方需要留出螺钉操作空间，前方则要保证引线插头能够垂直悬挂，不与工作台面碰撞。设计安装位置时，应使挂架底部高于桌面或设备表面一定距离，让引线自然垂落；若引线端部插头较重，可适当提高安装高度，避免插头接触台面后产生侧向拉扯。挂架前方不宜布置突出的仪器旋钮、电源插座或料盒，否则会影响单手取线。

　　该件的设计思路不是追求复杂机构，而是在有限空间内解决测试工位的定置管理问题。开口槽允许操作者不看挂架也能快速把线放回，隔筋使相邻线材不缠绕，末端挡边兼顾防脱和取放效率。背板孔位对称，便于在成组工位上复制安装；挂钩数量和槽宽可根据常用线材规格调整，若用于较粗的电源线或大电流测试线，可加大槽宽并增加隔筋厚度；若用于细小信号线，则可缩小槽距，在同一宽度内布置更多挂位。

　　在实际使用中，挂架适合安装在示波器、电源、电子负载等测试设备旁边的垂直面上，也可固定在维修工作台侧挡板上。作业时，常用引线按颜色或功能分槽悬挂，取用路径短，放回后线缆端部保持悬空，不易沾染金属屑、焊渣和液体。结构无活动零件，维护量低，表面连续，便于擦拭。对三维建模人员而言，建模重点在于背板安装孔、折弯承载区、U形槽、隔筋和末端挡边之间的尺寸协调：槽宽要适配线径，隔筋厚度要保证打印或成型后的强度，挂钩根部需保留足够圆角，背板孔位则应与实际螺钉头和安装面条件匹配。
