Nextion7寸800×480串口触控显示屏结构

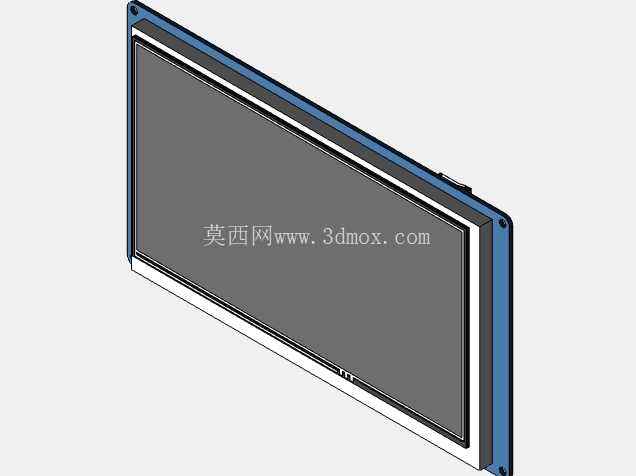

　　在嵌入式控制、小型智能设备的人机交互链路搭建中，触控显示单元是连接操作者指令与设备运行逻辑的核心载体，这款7英寸TFT触控屏的三维结构还原，完全围绕实际装机的全流程需求展开，没有冗余的装饰性设计，每一处结构细节都对应量产与使用中的实际约束。先从安装适配的角度看，整机外框采用窄边硬质围边设计，蓝色侧边的固定耳预留了标准沉头安装孔位，孔位间距匹配通用嵌入式面板的开孔规范，安装时不需要额外制作转接支架，直接将屏体嵌入设备面板预留的矩形开孔，从背部通过螺丝锁紧即可完成固定，安装后屏面与设备面板的贴合间隙控制在0.5mm以内，既可以避免灰尘进入设备内部，也能保证外观的整体性。屏体正面的显示区域做了下沉式防护设计，表层覆盖的透明防护层比外框平面低0.3mm，日常操作触控时不会因为外力磕碰直接损伤显示层，同时边框的R角处理完全符合工业设备的安全设计要求，没有尖锐凸起，避免装配和维护过程中划伤操作人员。从功能实现的结构支撑来看，屏体背部的电路区域做了分层隔离设计，驱动板与触控感应层之间预留了足够的散热间隙，长时间点亮运行时，驱动芯片产生的热量可以通过背部的金属衬板均匀散出，不会因为局部积温导致显示偏色、触控漂移的问题。

　　侧边的接口区域做了内凹式处理，插接串口排线、电源接线时，接头不会突出屏体侧边的安装平面，避免设备合盖时挤压线材造成接触不良，同时接口的定位槽做了防呆设计，反插时无法完全接入，从结构上杜绝了接线错误导致的硬件损坏。在实际应用场景中，这类串口屏不需要复杂的底层驱动开发，只需要通过TTL串口与主控板通讯，就能实现参数显示、触控指令下发的功能，常被用在小型自动化设备的操作面板、智能检测仪器的显示终端、开源硬件项目的交互界面上，相比同尺寸的通用显示屏，它的结构集成度更高，不需要额外搭配触控驱动板、背光驱动模块，整机厚度控制在12mm以内，对于内部安装空间紧张的便携设备、桌面型小型设备来说，能大幅节省内部的结构排布空间。

　　设计过程中，对屏体的受力薄弱点做了针对性加强，四个边角的安装位内侧增加了加强筋结构，锁紧安装螺丝时不会因为扭力过大导致外框开裂，屏幕与外框的贴合处采用微过盈配合，不需要额外打胶就能实现可靠固定，后期维护更换屏幕时也能快速拆解，不会残留胶痕影响二次装配。触控层的贴合精度控制在0.1mm以内，触控坐标与显示像素的对应偏差不会超过1个像素点，操作虚拟按键、滑动参数条时不会出现触控偏移的问题，对于需要精准输入参数的工业场景来说，这种精度完全可以满足操作需求。背部的固定柱位置经过多轮装机验证，既可以适配通用的壁挂安装支架，也能直接固定在设备内部的塑料立柱上，不需要额外调整安装孔位。

　　屏体的排线出口处做了圆角过渡处理，长时间开合设备盖板、拉扯线材时，不会因为锐边割伤线材外皮造成短路故障。从结构建模的细节来看，所有的拔模角度、壁厚都符合注塑生产的工艺要求，外框的平均壁厚为2mm，没有壁厚突变的区域，量产注塑时不会出现缩水、翘曲的变形问题，表面的咬花区域与光面区域的分界清晰，装配后不会出现错位。显示区域的可视角度范围在结构设计时也做了适配，外框的上沿不会遮挡大角度观看时的视线，站立操作设备时也能清晰看到屏幕上显示的参数内容，不需要刻意调整视角。
