跳汰机专用连接管件三维结构设计

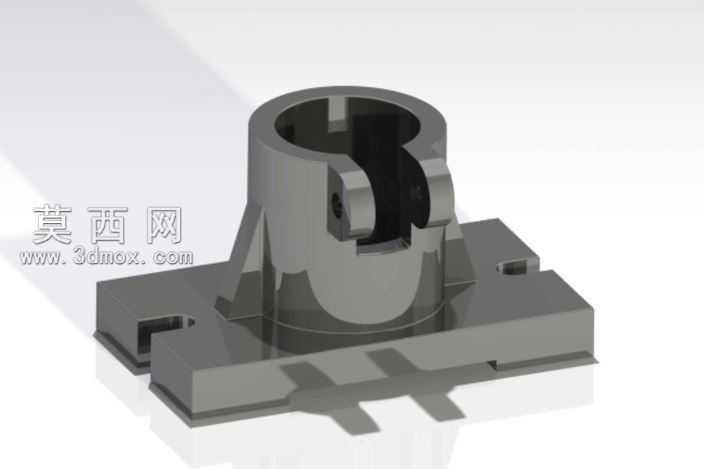

本模型为跳汰机配套的专用连接管件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循选矿设备零部件的装配公差标准，对各部位尺寸进行精准约束。模型主体分为底部安装基座、中部支撑筒体、顶部连接卡口三个核心功能区段，底部基座设计为带定位槽的方形法兰结构，预留的安装孔位可直接与跳汰机的主体机架完成定位装配，基座与筒体衔接处设置了多道三角加强筋结构，通过均匀分布的筋位提升整体结构的抗载荷能力，避免设备运行过程中受物料冲击、振动影响出现结构变形。中部筒体为变径过渡结构，内壁做光滑圆弧过渡处理，可有效降低矿浆输送过程中的流阻，减少物料淤积堵塞的概率；筒体上部的对称卡口结构为快装式连接设计，卡口内侧预留了密封件安装槽位，可适配不同规格的输送管路，同时兼顾连接的密封性与拆装便捷性。材质设计上针对选矿作业的高磨损、高腐蚀工况，预设了耐磨合金钢的材质属性，渲染阶段采用金属哑光质感搭配局部倒角高光处理，清晰呈现各部位的结构细节与加工特征，所有棱边均做了合理的倒角工艺处理，既消除了应力集中隐患，也符合机械加工的工艺要求。设计过程中充分考虑了部件的实际使用场景，对安装定位、管路对接、结构强度、维护便利性等维度做了多轮优化验证，模型各结构特征均可直接对接生产加工流程，能够为跳汰机的管路系统装配、备件生产提供精准的三维数据支撑，也可作为选矿设备管路布局设计的参考构件使用。
