分层式桌面音频播放终端结构设计

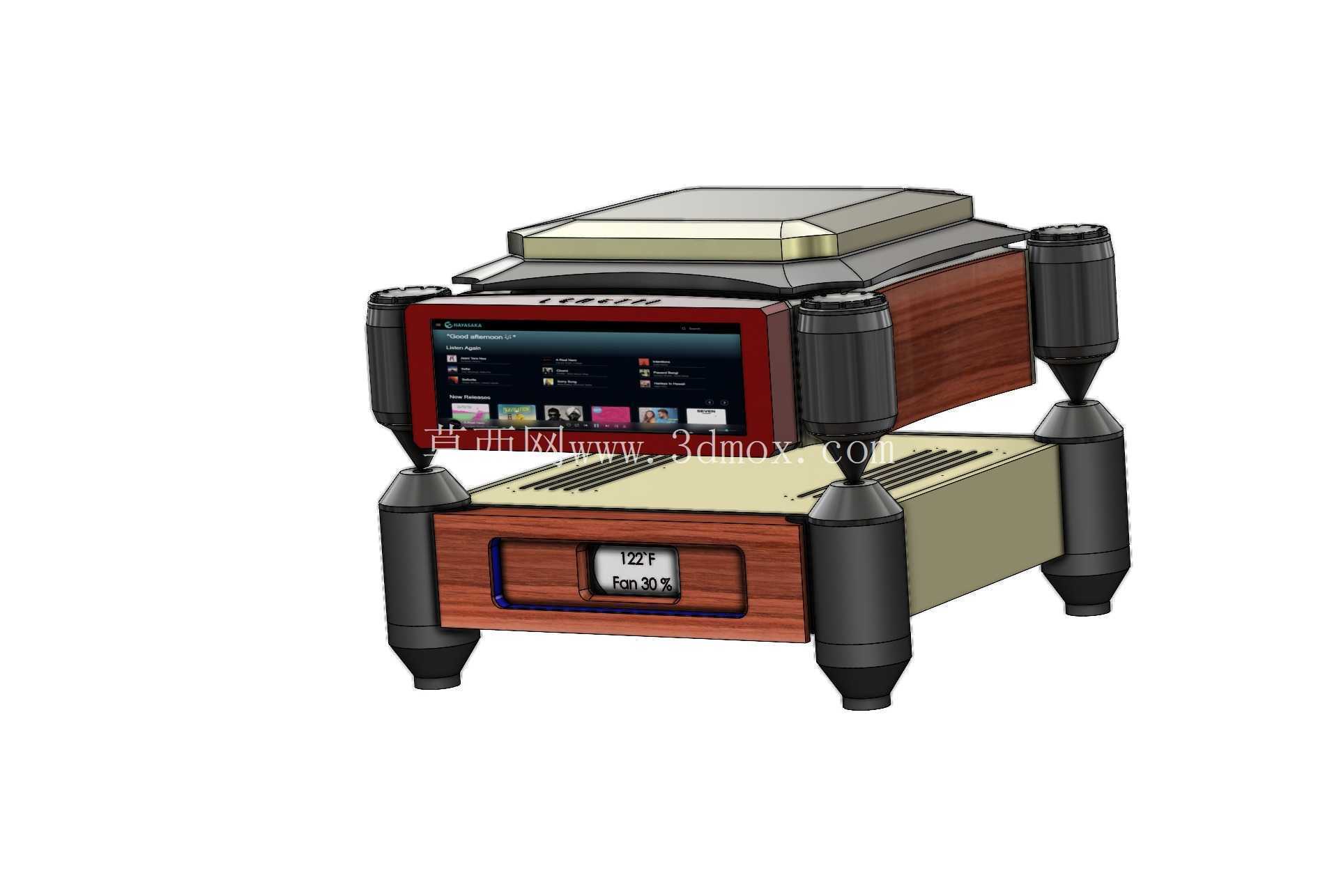

　　该设备为桌面级音频播放终端，采用上下分层堆叠式结构布局，整体适配桌面摆放场景，可满足个人音频播放、小型工作室音源输出等日常使用需求。设备底部集成供电模块与SSD存储单元，作为整机的能源供给与数据存储载体，底部模块正面设置小型状态显示屏，可实时反馈设备运行温度、存储读取状态等核心运行参数，方便使用者快速掌握设备工况。支撑脚采用sorbothane绝缘材质加工，该材质具备优异的阻尼减震特性，可有效隔绝桌面传递的振动干扰，避免振动传导至上部音频解码与播放单元引发音质劣化，同时绝缘材质可阻断设备与桌面之间的静电传导路径，提升内部电子元件的运行稳定性。

　　上部模块为核心音频播放单元，正面配置7.9英寸宽幅液晶显示屏，可承载曲目信息展示、播放参数调节、功能菜单交互等可视化操作需求，屏幕周边采用木质饰面包覆，兼顾结构防护与外观质感表现。设备顶部隐藏设置大尺寸轴流风扇，配套开设通风格栅形成贯通式散热风道，可将上部音频解码模块、下部供电与存储模块工作产生的热量快速排出，避免密闭结构内部热量堆积引发的元件性能衰减，保障设备长时间高负载运行的可靠性。

　　结构设计阶段充分考虑各模块的安装边界，上下层模块采用定位卡扣加隐藏式紧固件的连接方式，既保证堆叠结构的连接强度，又避免外露连接件破坏外观整体性；支撑脚采用上粗下细的锥台结构，底部接触面积经过优化，在保证支撑稳定性的同时减少与桌面的接触面积，进一步降低振动传递效率。内部走线采用分层理线结构，供电线路与信号线路分仓排布，避免强电线路对音频信号产生电磁干扰，保障音频输出的信噪比表现。前部显示屏的安装边框做了下沉式台阶设计，屏幕表面与边框外沿齐平，既避免日常使用中屏幕被磕碰划伤，也方便清洁维护。底部小显示屏采用嵌入式安装，与下部模块的木质饰面板齐平，显示区域做了防眩光处理，避免桌面灯光反射导致参数读取困难。

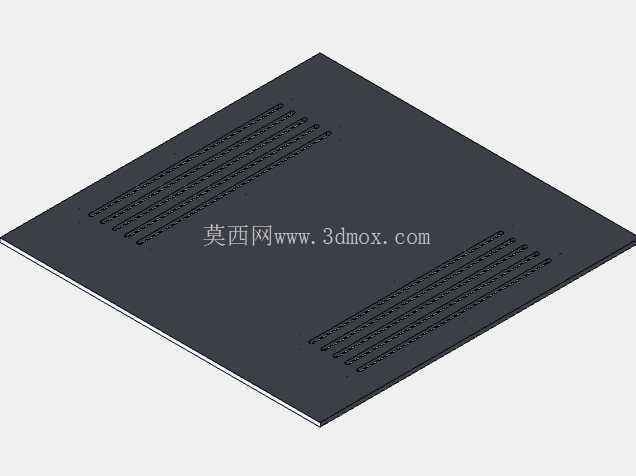

　　散热风道的进风口设置在下部模块的侧面格栅处，出风口位于顶部风扇周边，风道走向避开内部核心电路板的敏感元件区域，防止气流直吹元件引发的积尘问题。整机的外形尺寸适配常规桌面置物空间，不会占用过多桌面操作区域，分层结构也方便后续的模块升级与维护，拆卸上层模块即可对下部的供电、存储单元进行检修更换，无需完全拆解整机。
