个人小型通风喷漆作业工作台结构

　　在小批量零件涂装、模型制作、小型五金件补漆这类作业场景里，敞开式喷漆带来的漆雾扩散一直是影响作业环境、干扰周边工序的核心问题，这款个人尺寸的喷漆作业台，就是针对单人小规模涂装作业的实际需求设计的专用作业工装。从实际使用场景来看，这类设备主要适配个人工作室、小型加工坊的零散涂装需求，不需要大型工业喷漆房的复杂配套，就能在有限空间内构建相对封闭的喷漆作业区域，避免漆雾无组织扩散到车间其他区域，同时也能减少作业人员直接吸入漆雾的风险。

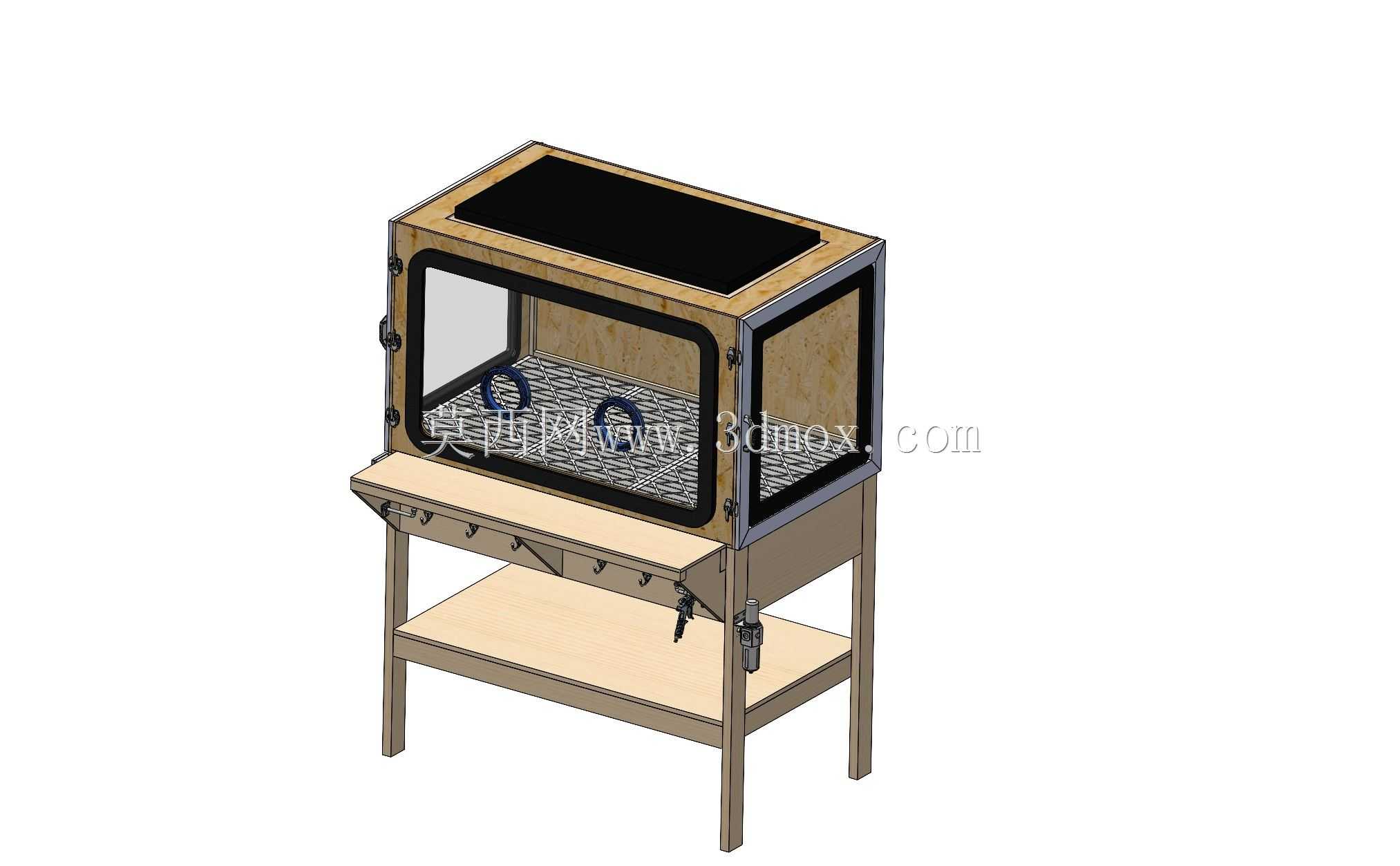

　　从结构设计思路来看，整个设备采用框架式分层结构，底部是四条实木支腿支撑的落地式结构，支腿之间设置下层置物平台，可以临时放置待喷工件、调漆工具、耗材配件等物品，减少作业过程中来回取物的动线长度。作业台主体的操作舱采用半封闭结构，正面设置可开合的透明观察窗，两侧预留操作手孔，作业人员可以将手伸入舱内完成工件的喷漆操作，同时通过观察窗清晰看到舱内的作业状态，兼顾操作便利性和漆雾阻隔效果。舱体顶部设置封闭的顶板，预留通风接口安装位置，可外接排风管道将舱内含有漆雾的空气导出到室外或者配套过滤装置，避免漆雾在舱内淤积影响喷涂视线，也能降低舱内有机溶剂的浓度。

　　操作舱正面下方设置向外翻折的操作托板，托板通过铰链与舱体框架连接，不用时可以向上翻折收起，减少设备的占地空间，使用时翻下可以临时放置喷枪、调漆杯等常用工具，托板下方设置多个挂点，可以悬挂夹具、砂纸、清洁工具等小件物品，提升作业区域的空间利用率。舱体内部的操作台面采用平整的实心板材制作，表面做耐溶剂腐蚀处理，能够承接喷漆过程中滴落的漆液，日常清洁只需要擦拭表面即可，不会因为漆液残留渗透导致台面凹凸不平影响工件放置。

　　从安装边界和外形尺寸来看，这款喷漆作业台的整体占地尺寸适配普通个人工作室的角落摆放，不需要专门的大型设备安装空间，底部支腿的高度符合成年人站立作业的人体工程学要求，作业时不需要弯腰或者抬臂过高，长时间操作也不容易产生疲劳。舱体的内部空间足够容纳常见的小型五金零件、模型工件、3D打印件等涂装对象，手孔的位置和尺寸按照成年人手臂活动范围设计，手臂伸入后可以覆盖舱内整个操作台面的范围，不会出现操作死角。设备整体不需要复杂的现场安装，到货后只需要将支腿与主体框架连接固定，接好通风管道即可投入使用，对安装场地的地面平整度要求不高，普通水泥地面、地砖地面都可以稳定放置，不需要额外做地脚固定。

　　从功能特性上看，半封闭的舱体结构既能够阻挡大部分漆雾向外扩散，又不会像全封闭喷漆房那样操作不便，透明观察窗采用耐溶剂的透明材质，长期接触漆雾后只需要用专用溶剂擦拭即可恢复透明度，不会因为漆雾附着导致视线模糊。舱体框架采用木质与金属连接件结合的方式，整体重量较轻，单人即可完成移位调整，同时框架结构的强度足够支撑舱体和台面上放置的工件重量，日常使用过程中不会出现框架变形的问题。顶部的通风接口采用标准圆形尺寸，可以适配市面上常见的民用通风管道和小型排风机，不需要定制特殊规格的配件，后期维护更换配件的成本较低。操作托板的承重设计满足放置常用喷漆工具的需求，翻折结构采用简单的铰链加支撑结构，没有复杂的联动机构，长期使用不容易出现故障，即使出现小的损坏也可以很方便地更换配件。

　　在实际使用过程中，作业人员只需要提前将待喷工件放置在舱内台面上，接好通风设备，打开排风后即可通过手孔伸入舱内进行喷涂作业，喷涂过程中产生的漆雾会在排风的引导下从顶部通风口排出，不会从手孔或者观察窗缝隙大量溢出。作业完成后，可以将工件暂时放在舱内晾干，避免外界灰尘落在未干的漆面上，也不需要担心未干的漆味扩散到整个空间。日常维护只需要定期清理台面的漆渣，检查通风管道的通畅情况，观察窗表面漆雾积累过多时及时擦拭或者更换透明板材即可，整体维护难度很低，不需要专业的设备维护人员即可完成日常保养。
