诺比特声纳水下探测换能器结构设计

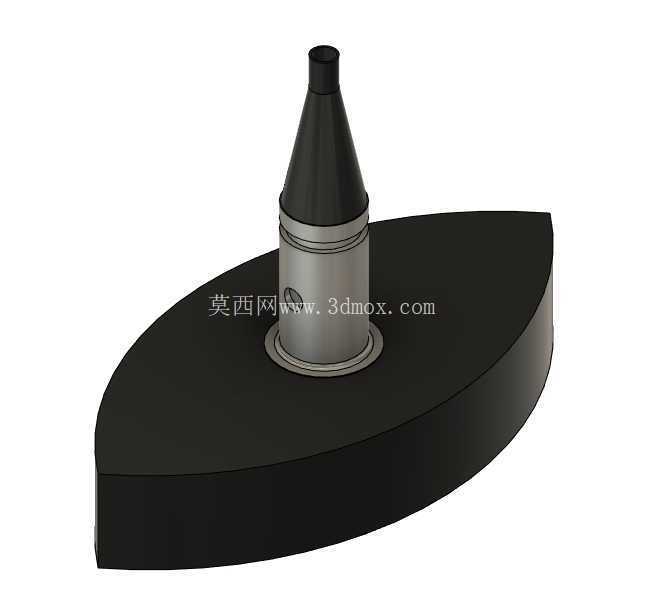

　　该结构为水下声学探测作业的核心换能器承载结构，整体采用扁平椭圆基座搭配锥形导声段的组合构型，适配各类小型水下航行器、船底挂载式探测平台的安装需求，在近岸水文勘测、水下障碍物排查、小型潜器避碰作业场景中可直接作为声学收发单元的安装载体使用。从实际工程应用角度出发，扁平椭圆基座的轮廓设计充分考虑了水下挂载的流阻特性，椭圆长轴沿航行方向布置时可有效降低行进过程中的水流紊流干扰，减少水流冲击带来的结构振动，避免振动传导至声学换能器芯体影响探测信号的信噪比。基座底部预留的安装贴合面为整面平面结构，可通过环氧粘接或者周圈压块固定的方式安装在潜器壳体外壁或者船底挂载板上，安装时无需在载体上开设大尺寸开孔，仅需预留信号线缆穿接的小孔即可完成布设，适配各类厚度在3mm到15mm之间的玻璃钢、铝合金材质水下壳体，安装边界容错率较高，即使载体表面存在0.5mm以内的平面度误差，也可通过涂覆声学密封胶完成填充密封，不会影响结构固定强度与水密性能。

　　锥形导声段的锥度经过声学匹配优化，锥面角度设置为12度，既可以保证声学信号的发射指向性满足近场探测的波束角要求，又能减少锥段自身的声反射干扰，锥段内部预留的圆柱形空腔用于安装换能器压电陶瓷芯体与前置信号调理电路板，空腔内壁设计有环形定位台阶，芯体安装时可直接抵靠在台阶面上完成轴向定位，无需额外设计定位工装即可保证换能器发声面与锥段顶端的距离符合声学设计要求，降低装配环节的调校难度。结构选材上，基座部分建议采用密度较低的ABS工程塑料或者POM材质加工，既可以满足水下100米作业深度的耐压要求，又不会对声学信号产生过多的屏蔽干扰，锥形段外层采用硬质聚氨酯材质包覆，可在接触水下礁石、漂浮杂物时起到缓冲作用，避免磕碰损伤内部的陶瓷芯体。

　　整体结构的连接部位，也就是锥形段与椭圆基座的衔接处，设计有一圈嵌入式密封槽，装配时放置O型橡胶密封圈即可实现两段结构的水密连接，密封圈压缩量设置在25%，可在长期水下浸泡环境下避免渗水进入内部空腔损坏电路元件。在实际选型适配时，该结构可覆盖工作频率在200kHz到800kHz区间的单波束换能器安装需求，基座的椭圆长轴尺寸控制在220mm，短轴尺寸为120mm，整体高度（含锥形段）为110mm，安装后突出载体表面的高度较低，不会对潜器的水下航行姿态产生明显影响，也不容易在航行过程中勾挂水中的渔网、水草等杂物。

　　结构设计阶段充分考虑了批量加工的工艺性，椭圆基座与锥形段均可采用注塑工艺一次成型，成型后仅需对密封槽、定位台阶的位置进行少量机加工修整即可满足装配精度要求，无需复杂的多工序加工，可有效降低批量生产的制造成本。针对不同的应用场景，该结构还可在基座侧面预留扩展安装孔位，用于加装温度传感器、深度传感器等辅助探测元件，无需额外改动主体结构即可实现多参数集成探测的功能拓展，适配不同用户的定制化探测需求。在装配流程上，操作人员可先将换能器芯体与电路板固定在锥形段的空腔内，完成线缆焊接与绝缘处理后，将密封圈放置在基座的密封槽内，对齐锥形段与基座的定位标记后采用周圈均匀布置的自攻螺丝完成紧固，最后在衔接缝隙处涂覆一圈水下密封胶即可完成整体装配，整个装配过程无需专用工装，普通的电子装配人员即可完成操作，适合现场快速组装与更换部件。
