三爪轴承齿轮拆卸拉马工具模型

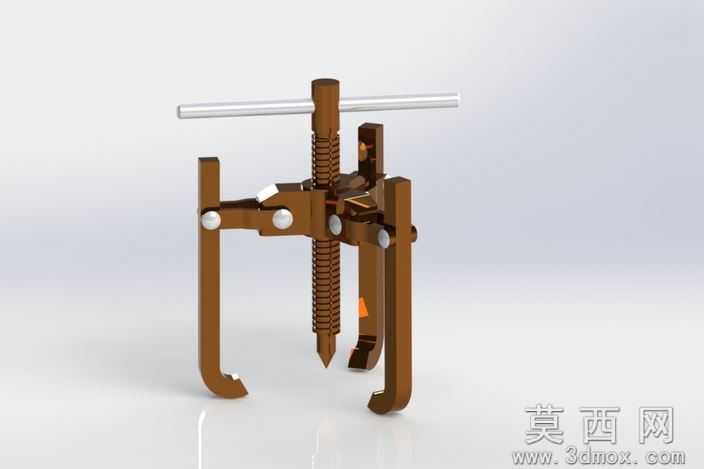

本模型为三爪式齿轮轴承拆卸拉马，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械维修工具的实际尺寸比例与装配逻辑，保证各部件的运动干涉校验完全符合真实使用工况。模型主体结构分为顶部旋压螺杆、横向操作杆、三爪联动支架、勾爪四个核心部分，旋压螺杆采用梯形传动螺纹结构建模，还原了螺纹的牙型角、导程等细节参数，保证螺杆旋转时的进给动作逻辑准确；横向操作杆与螺杆顶部采用通孔插接结构建模，还原了操作杆可灵活拆装、适配不同操作力矩需求的结构特点。三爪联动支架部分采用铰接式结构设计，每只勾爪通过销轴与支架主体实现转动连接，建模时还原了铰接处的间隙配合关系，可模拟真实使用时三爪随螺杆进给同步收拢、勾住待拆卸工件外圈的动作过程。材质渲染方面，主体金属部件采用棕褐色氧化发黑金属材质，调整了金属粗糙度、反光度参数，还原了五金工具表面的哑光耐磨涂层质感；顶部操作杆采用亮面镀铬金属材质，与主体材质形成视觉区分，突出操作部件的位置；螺杆尖端采用高硬度淬火钢材质，调高了材质的反光强度与硬度质感，还原顶针部位的高耐磨特性。设计思路上，该工具针对过盈配合安装在轴上的齿轮、轴承等零部件的拆卸需求设计，建模时重点优化了三爪的开合行程范围，保证可适配不同直径的待拆卸工件，同时螺杆的有效进给行程满足常规轴类零件的拆卸顶出距离要求，整体结构紧凑，受力路径清晰，旋转顶部操作杆带动螺杆进给时，螺杆尖端顶住轴端，三爪勾住工件外圈，通过螺纹传动的机械力将工件平稳从轴上拉出，避免拆卸过程中损伤工件与轴体，完全符合维修场景的实用需求。
