杠杆式手动台夹工装夹具结构设计

　　在小型零件铣削、钻孔、装配修配等工位场景中，手动夹紧夹具的操作便捷性与夹持可靠性，直接影响单件小批量加工的作业效率与装夹精度，这款杠杆式手动台夹正是针对这类工位需求设计的手动夹紧工装。从实际使用场景来看，这类夹具常布置在钳工台、小型钻铣床工作台面，或是装配线旁的辅助工位，用来夹持尺寸较小的金属坯料、塑料样件、待装配的小型组件，不需要外接气源、液压源，纯手动操作即可完成夹紧与松脱，对于没有集中动力供给的维修工位、教学实训场景、小批量试制车间的适配性极强。

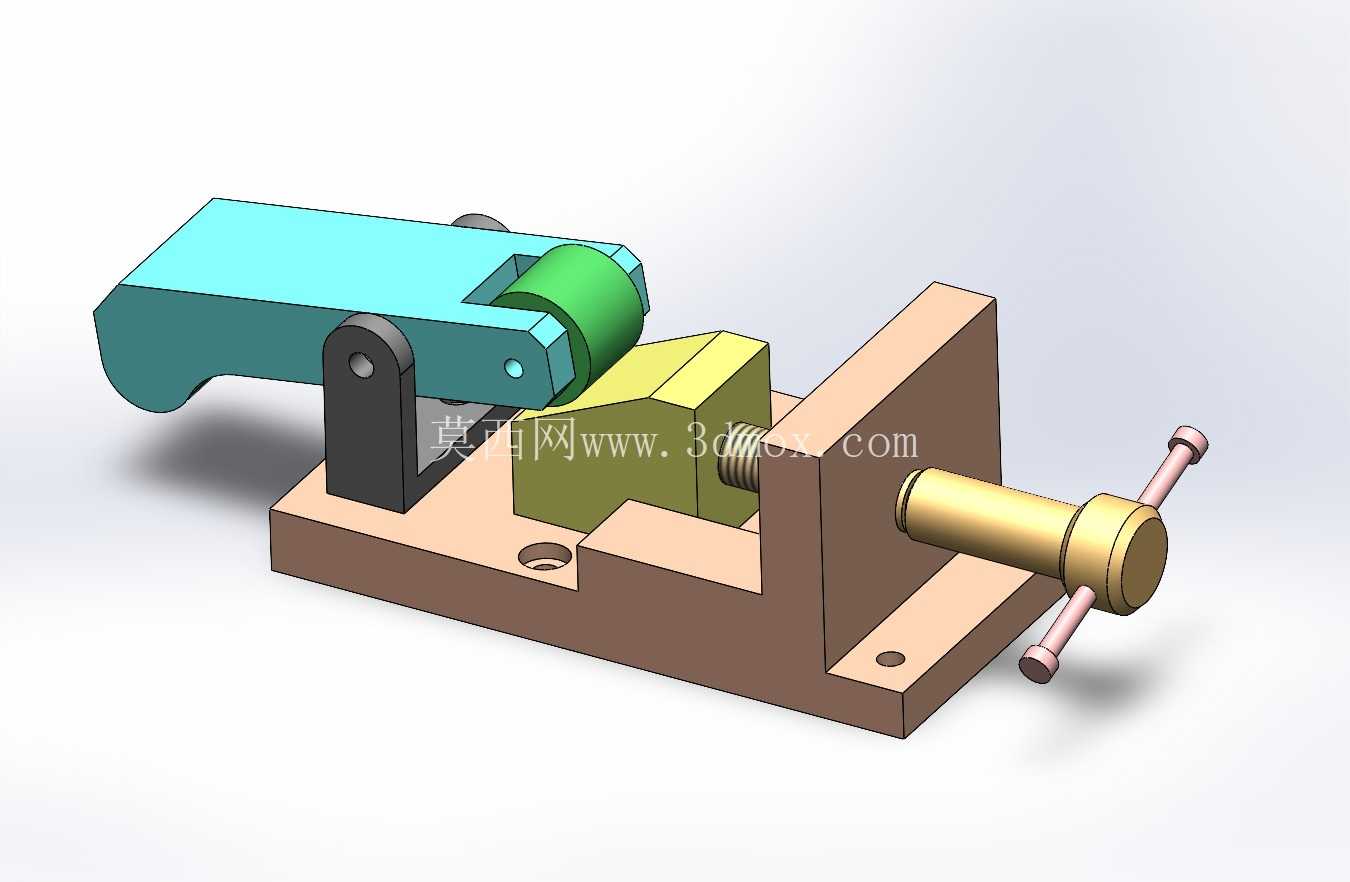

　　从功能特性来看，这款台夹采用了杠杆压合与螺旋进给结合的复合夹紧逻辑：前端的杠杆压臂通过铰接支座固定在夹具体底座上，压头部位做了圆弧过渡的包胶式接触设计，避免硬接触夹伤工件表面，同时增大接触摩擦力防止夹紧后工件窜动；侧方的T型手柄丝杆进给机构，用来调整活动定位块的初始位置，适配不同宽度尺寸的工件，当丝杆推动活动块抵住工件侧方基准面后，扳动前端杠杆压臂即可完成快速压紧，不需要像普通台虎钳那样反复转动丝杆进给，单次夹紧动作耗时不超过两秒，松脱时只需要抬起杠杆压臂，就能快速取出工件，对于需要频繁上下料的小件加工作业，能大幅降低装夹辅助时间。

　　设计思路上，整个夹具体的底座采用一体化的L型折弯式支撑结构，固定支撑面与底座安装面做了垂直度公差约束，保证装夹后工件的基准面与工作台面垂直，方便进行垂直方向的钻孔、铣边作业；铰接部位采用销轴连接，销轴与孔的配合选用H7/g6间隙配合，既保证杠杆转动灵活，又不会出现过大的旷量，避免夹紧时压头偏移；丝杆部位采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，自锁性能更好，夹紧后不会因为加工振动出现丝杆回退、夹持力下降的问题；压臂的力臂比例经过核算，人手在压臂末端施加150N左右的按压力时，压头部位能产生超过1200N的夹紧力，足够应对常规的轻载切削、装配紧固需求，同时不会因为夹紧力过大导致薄壁工件变形。

　　安装边界方面，底座上预留了两个沉头安装孔，孔距按照常规钳工台T型槽的通用间距设计，可以直接通过T型螺栓固定在标准工作台面上，也可以通过压板压在小型机床的工作台上，不需要额外制作过渡连接法兰；夹具体的整体外轮廓尺寸控制在合理区间，长度方向不超过200mm，宽度方向不超过120mm，高度方向不超过100mm，占用工作台面的面积极小，不会对加工操作空间造成过多挤占；活动定位块的行程范围设计为0-50mm，配合杠杆压头的高度调整空间，可以夹持宽度在10mm到60mm之间、高度在5mm到40mm之间的各类异形或规则工件，对于常见的小型轴类、块类、板类零件都能实现稳定装夹。

　　从结构细节来看，所有受力部位都做了应力集中规避设计：铰接支座的根部做了圆角过渡，避免长期受交变应力出现根部断裂；丝杆端部与活动定位块的接触部位采用球面接触，即使丝杆进给时出现轻微的角度偏差，也能保证活动块的定位面与工件基准面完全贴合，不会出现点接触导致的工件压痕或夹持不稳；压臂的握持部位做了圆弧收边，没有尖锐棱角，手动操作时不会划伤手部；底座的底面做了平面度加工处理，安装后不会出现翘曲，保证整个夹具体的安装稳定性。在实际使用中，这类手动台夹不需要复杂的维护，铰接部位和丝杆部位定期涂抹少量润滑脂即可保证长期操作顺畅，相比气动、液压夹具，没有管路泄漏、动力故障的隐患，环境适应性更强，在多品种小批量的生产场景、实训教学场景、设备维修现场都有很高的实用价值。
